本技術涉及道路施工，尤其是一種基于高強度土工格室處理道路及廣場軟基的結構。

背景技術：

1、軟土路基是常見的一種特殊地區路基。多分布于江、河、海洋沿岸、內陸湖泊、塘、盆地和多雨的山間洼地。軟土具有含水量大、滲透性差、天然強度低和壓縮性高等特征。因此，若將道路、廣場等建筑直接建設到該軟土路基上，在外部載荷的作用下，會由于軟土路基強度低等問題出現深陷、塌方以及失穩的情況，導致建筑被破壞，造成事故。

2、目前，對于超過3m深度的軟基，通常采用設粒料樁來加固路基。上述加固結構由于設置粒料樁使得施工周期較長，影響施工進度，造成環境污染，同時還會增加加固成本。

3、因此，需要一種新的加固結構來解決上述問題。

技術實現思路

1、本實用新型的目的是根據上述現有技術的不足，提供了一種基于高強度土工格室處理道路及廣場軟基的結構，通過設置由pet高強度土工格室和墊土層構成的換填層，實現對深層軟土的快速處理，縮短了施工周期，減少環境污染，大大節省了施工成本。

2、本實用新型目的實現由以下技術方案完成：

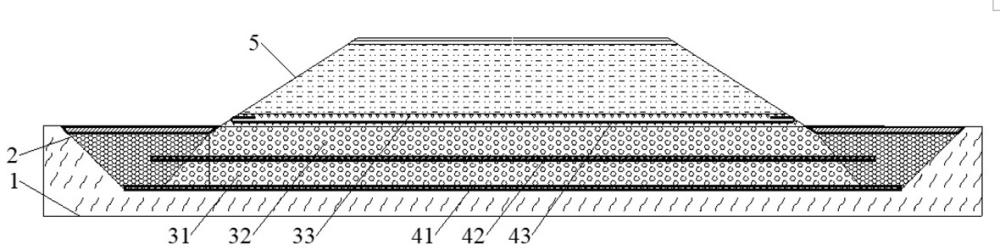

3、一種基于高強度土工格室處理道路及廣場軟基的結構，設置在路基與護坡之間，其特征在于：所述路基沿寬度方向的兩側設置有反斜坡，在兩側的所述反斜坡之間的所述路基之上鋪設有至少一層由pet高強度土工格室和墊土層構成的換填層，所述換填層的上方鋪設有土工格柵，所述土工格柵的上方鋪設有連砂石墊層，所述連砂石墊層的上方回填形成所述護坡。

4、所述墊土層沿寬度方向的兩側設置有應力擴散角，所述應力擴散角為所述墊土層的斜面與豎直方向的夾角。

5、所述墊土層與所述反斜坡之間設置有回填土。

6、pet高強度土工格室沿寬度方向的兩側伸入所述回填土中。

7、位于最上方的所述墊土層的高度與地面持平。

8、所述土工格柵的兩側反包處理。

9、所述墊土層通過采用中粗砂回填到所述pet高強度土工格室中，并采用碎石土回填到所述pet高強度土工格室上方形成。

10、本實用新型的優點是：能夠保障路基整體強度的同時，取消了打樁設備和人員配置，通過在回填時鋪設多層pet高強度土工格室來增強該路基的強度，快速對深層軟土進行處理，縮短了施工周期，減少環境污染，大大節省了施工成本。

技術特征：

1.一種基于高強度土工格室處理道路及廣場軟基的結構，設置在路基與護坡之間，其特征在于：所述路基沿寬度方向的兩側設置有反斜坡，在兩側的所述反斜坡之間的所述路基之上鋪設有至少一層由pet高強度土工格室和墊土層構成的換填層，所述換填層的上方鋪設有土工格柵，所述土工格柵的上方鋪設有連砂石墊層，所述連砂石墊層的上方回填形成所述護坡。

2.根據權利要求1所述的一種基于高強度土工格室處理道路及廣場軟基的結構，其特征在于：所述墊土層沿寬度方向的兩側設置有應力擴散角，所述應力擴散角為所述墊土層的斜面與豎直方向的夾角。

3.根據權利要求1所述的一種基于高強度土工格室處理道路及廣場軟基的結構，其特征在于：所述墊土層與所述反斜坡之間設置有回填土。

4.根據權利要求3所述的一種基于高強度土工格室處理道路及廣場軟基的結構，其特征在于：pet高強度土工格室沿寬度方向的兩側伸入所述回填土中。

5.根據權利要求1所述的一種基于高強度土工格室處理道路及廣場軟基的結構，其特征在于：位于最上方的所述墊土層的高度與地面持平。

6.根據權利要求1所述的一種基于高強度土工格室處理道路及廣場軟基的結構，其特征在于：所述土工格柵的兩側反包處理。

7.根據權利要求1所述的一種基于高強度土工格室處理道路及廣場軟基的結構，其特征在于：所述墊土層通過采用中粗砂回填到所述pet高強度土工格室中，并采用碎石土回填到所述pet高強度土工格室上方形成。

技術總結
本技術涉及道路施工技術領域，尤其是一種基于高強度土工格室處理道路及廣場軟基的結構，所述正常土層沿寬度方向的兩側設置有反斜坡，在兩側的所述反斜坡之間的所述正常土層之上鋪設有至少一層由PET高強度土工格室和墊土層構成的換填層，所述換填層的上方鋪設有土工格柵，所述土工格柵的上方鋪設有連砂石墊層，所述連砂石墊層的上方回填形成所述護坡。本技術的優點是：能夠保障路基整體強度的同時，取消了打樁設備和人員配置，通過在回填時鋪設多層PET高強度土工格室來增強該路基的強度，快速對深層軟土進行處理，縮短了施工周期，減少環境污染，大大節省了施工成本。

技術研發人員：邵曉峰,范軍琳,宋廣林,劉波,卿鵬,王坤,蔡勇,郭翠瓊
受保護的技術使用者：中鐵上海設計院集團有限公司
技術研發日：20240430
技術公布日：2025/4/28
