本技術涉及一種水炮，尤其涉及一種擺動式噴灑器。

背景技術：

1、灑水車又稱為噴灑車或水罐車，是一種在路面附件實現灑水、壓塵、農藥噴灑、護欄沖洗等功能的特種車輛，同時具有運水、排水，應急消防等作用。目前，灑水車的核心用途主要包括兩方面：(1)向道路路面進行灑水，可以抑制塵土的飛揚，同時又能增加空氣濕度；(2)對城市中的綠化帶植物進行澆灌，保證綠化帶植物所需要的水分，同時還清洗植物葉子上的灰塵。

2、灑水車多采用水炮噴灑的方式對綠化帶植物進行澆灌，現有的灑水車水炮是需要人工調整方向與大小的，這樣不僅操作起來極不方便，而且還會造成部分水資源的浪費。例如，一個灑水車需要兩個工作人員，一個負責駕駛，另一個負責控制水炮；或者駕駛員將水炮固定后駕駛汽車。由此可見，由于灑水車常規的水炮模塊缺乏依據環境條件的自動控制，并且僅僅只可進行單點噴灑，近點噴灑和遠點噴灑時需要切換噴頭模式，噴灑模式的切換還需要時間，并且僅可對道路單側進行噴灑。

技術實現思路

1、本實用新型旨在解決上述缺陷，提供一種擺動式噴灑器。

2、為了克服背景技術中存在的缺陷，本實用新型解決其技術問題所采用的技術方案是：一種擺動式噴灑器，包括兩側均為開口結構的固定箱，所述固定箱內設置儲水箱，所述儲水箱上分別設置朝向所述固定箱開口端的擺動頭組件，所述擺動頭組件與噴頭連接，所述固定箱內設置帶動所述擺動頭組件上下擺動的擺動機構，所述固定箱內設置的分流機構通過連接管與儲水箱連通。

3、進一步的改進，包括所述分流機構包括分流箱以及與分流箱連通的法蘭連接端，所述法蘭連接端通過所述固定箱上開設的窗口。

4、進一步的改進，包括所述固定箱內相對設置兩個儲水箱，所述連接管上串接電磁閥。

5、進一步的改進，包括所述連接管上串聯加壓泵。

6、進一步的改進，包括所述擺動機構包括矩形框、固定桿以及安裝于所述固定箱內的升降驅動機構，所述矩形框通過固定桿與擺動頭組件轉動連接，所述升降驅動機構的輸出端與所述矩形框連接從而帶動所述矩形框上下升降。

7、進一步的改進，包括所述擺動頭組件包括設置于所述儲水箱上的連接座、空心球體以及與空心球體連通的擺動管，所述空心球體在所述連接座內開設的球形腔中轉動設置，所述連接座內開設的輸入腔與所述儲水箱連通，所述擺動管通過所述連接座上開設的活動口延伸至外部，且所述擺動管在所述活動口內上下擺動，所述空心球體上開設與所述輸入腔導通的進水口，所述擺動管連接噴頭。

8、進一步的改進，包括所述擺動頭組件設置多個，且所述噴頭采用直噴頭、霧化噴頭以及加壓噴頭。

9、進一步的改進，包括所述固定箱上設置工裝板。

10、進一步的改進，包括所述儲水箱內設置用于安裝所述儲水箱的固定板。

11、本實用新型的有益效果是：通過本設計可自動對道路兩側進行噴灑，并可自動調節噴灑角度和范圍；通過控制電磁閥可實現單側噴灑和雙側噴灑；設置多個擺動頭組件可實現多點噴灑，并且選用不同功能的噴頭從而實現多種的噴灑模式。

技術特征：

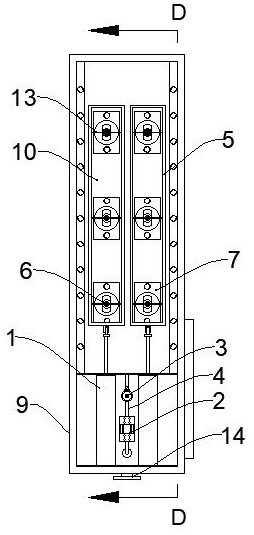

1.一種擺動式噴灑器，其特征是，包括兩側均為開口結構的固定箱（9），所述固定箱（9）內設置儲水箱（10），所述儲水箱（10）上分別設置朝向所述固定箱（9）開口端的擺動頭組件（7），所述擺動頭組件（7）與噴頭（6）連接，所述固定箱（9）內設置帶動所述擺動頭組件（7）上下擺動的擺動機構，所述固定箱（9）內設置的分流機構通過連接管（4）與儲水箱（10）連通。

2.如權利要求1所述的一種擺動式噴灑器，其特征在于：所述分流機構包括分流箱（11）以及與分流箱（11）連通的法蘭連接端（14），所述法蘭連接端（14）通過所述固定箱（9）上開設的窗口（12）。

3.如權利要求1所述的一種擺動式噴灑器，其特征在于：所述固定箱（9）內相對設置兩個儲水箱（10），所述連接管（4）上串接電磁閥（3）。

4.如權利要求3所述的一種擺動式噴灑器，其特征在于：所述連接管（4）上串聯加壓泵（2）。

5.如權利要求1所述的一種擺動式噴灑器，其特征在于：所述擺動機構包括矩形框（5）、固定桿（13）以及安裝于所述固定箱（9）內的升降驅動機構（1），所述矩形框（5）通過固定桿（13）與擺動頭組件（7）轉動連接，所述升降驅動機構（1）的輸出端與所述矩形框（5）連接從而帶動所述矩形框（5）上下升降。

6.如權利要求1所述的一種擺動式噴灑器，其特征在于：所述擺動頭組件（7）包括設置于所述儲水箱（10）上的連接座（705）、空心球體（703）以及與空心球體（703）連通的擺動管（701），所述空心球體（703）在所述連接座（705）內開設的球形腔（706）中轉動設置，所述連接座（705）內開設的輸入腔（707）與所述儲水箱（10）連通，所述擺動管（701）通過所述連接座（705）上開設的活動口（702）延伸至外部，且所述擺動管（701）在所述活動口（702）內上下擺動，所述空心球體（703）上開設與所述輸入腔（707）導通的進水口（704），所述擺動管（701）連接噴頭（6）。

7.如權利要求6所述的一種擺動式噴灑器，其特征在于：所述擺動頭組件（7）設置多個，且所述噴頭（6）采用直噴頭、霧化噴頭以及加壓噴頭。

8.如權利要求1所述的一種擺動式噴灑器，其特征在于：所述固定箱（9）上設置工裝板（15）。

9.如權利要求1所述的一種擺動式噴灑器，其特征在于：所述儲水箱（10）內設置用于安裝所述儲水箱（10）的固定板（8）。

技術總結
本技術涉及一種水炮，尤其是一種擺動式噴灑器，包括兩側均為開口結構的固定箱，所述固定箱內設置儲水箱，所述儲水箱上分別設置朝向所述固定箱開口端的擺動頭組件，所述擺動頭組件與噴頭連接，所述固定箱內設置帶動所述擺動頭組件上下擺動的擺動機構，所述固定箱內設置的分流機構通過連接管與儲水箱連通。通過本技術可自動對道路兩側進行噴灑，并可自動調節噴灑角度和范圍。
