本技術涉及軌道施工,涉及一種軌道施工用臨時夾持裝置。
背景技術:
1、軌道是鐵路和城市軌道交通系統中的重要組成部分,起著引導車輛行駛和承受車輛荷載的作用。其結構和類型隨著技術的發展而不斷演變,從早期的木槽軌道到現代的鋼軌軌道,經歷了多次改進和優化。
2、軌道安裝時,在遇到有些安裝位點具有一定高度及角度時,需要利用起重機吊至一定高度,然后利用夾持裝置對軌道進行夾持,以實現軌道安裝,該過程中需要耗費大量的人力物力,且操作還比較麻煩,從而急需一種軌道施工用臨時夾持裝置來解決上述出現的問題。
技術實現思路
1、針對現有技術中存在的上述技術問題,提供了一種軌道施工用臨時夾持裝置,解決了軌道安裝過程中需要耗費大量的人力物力,且操作還比較麻煩的問題。
2、本實用新型的目的與功效,由以下具體技術手段所達成:
3、一種軌道施工用臨時夾持裝置,包括:
4、u型鋼;
5、傳輸組件,所述傳輸組件安裝于u型鋼內部下方;
6、電力夾持件,所述電力夾持件設有兩個且分別安裝于u型鋼內壁兩側,且電力夾持件的夾持端上開有若干個通孔;
7、測距儀,所述測距儀設有兩個且分別安裝于u型鋼內壁兩側,且測距儀與其中一個所述通孔相對應;
8、抬升組件,所述抬升組件安裝于u型鋼底部。
9、與現有技術相比,本實用新型的有益效果是:
10、該種軌道施工用臨時夾持裝置,抬升組件的使用便于軌道安裝具有一定高度及角度的位點處,電力夾持件的使用可實現自動夾持,根據測距儀測得距離值,可實現兩個電力夾持件精確夾持軌道,解決了軌道安裝過程中需要耗費大量的人力物力,且操作還比較麻煩的問題。
11、可選的,所述傳輸組件包括若干根傳輸輥,若干根所述傳輸輥均轉動連接于u型鋼內部下方。
12、可選的,所述電力夾持件包括電動推桿和夾持板,所述電動推桿至少設有兩根且均水平安裝于u型鋼上,所述夾持板位于u型鋼內且固定于電動推桿輸出端處,所述通孔開設于夾持板上。
13、可選的,所述抬升組件包括底座、抬升驅動件和安裝件,所述底座位于u型鋼下方,所述抬升驅動件設有四個且分別安裝于底座四角處,所述安裝件設有四個且分別安裝于u型鋼兩側,且四個所述安裝件分別與四個所述抬升驅動件驅動端鉸接。
14、可選的,所述抬升驅動件包括電動缸,所述電動缸底端固定于底座上,頂端與安裝件鉸接。
15、可選的,所述安裝件包括旋轉塊和旋轉軸,所述旋轉塊套接旋轉于旋轉軸上,且旋轉塊與抬升驅動件頂端鉸接,所述旋轉軸固定于u型鋼外壁,且旋轉軸外端設有用于旋轉塊限位的限位部。
16、可選的,還包括所述控制面板,所述控制面板安裝于u型鋼上,且控制面板與手機信號連接。
17、可選的,所述u型鋼頂部安裝有若干根均勻分布的限位輥。
1.一種軌道施工用臨時夾持裝置,其特征在于,包括:

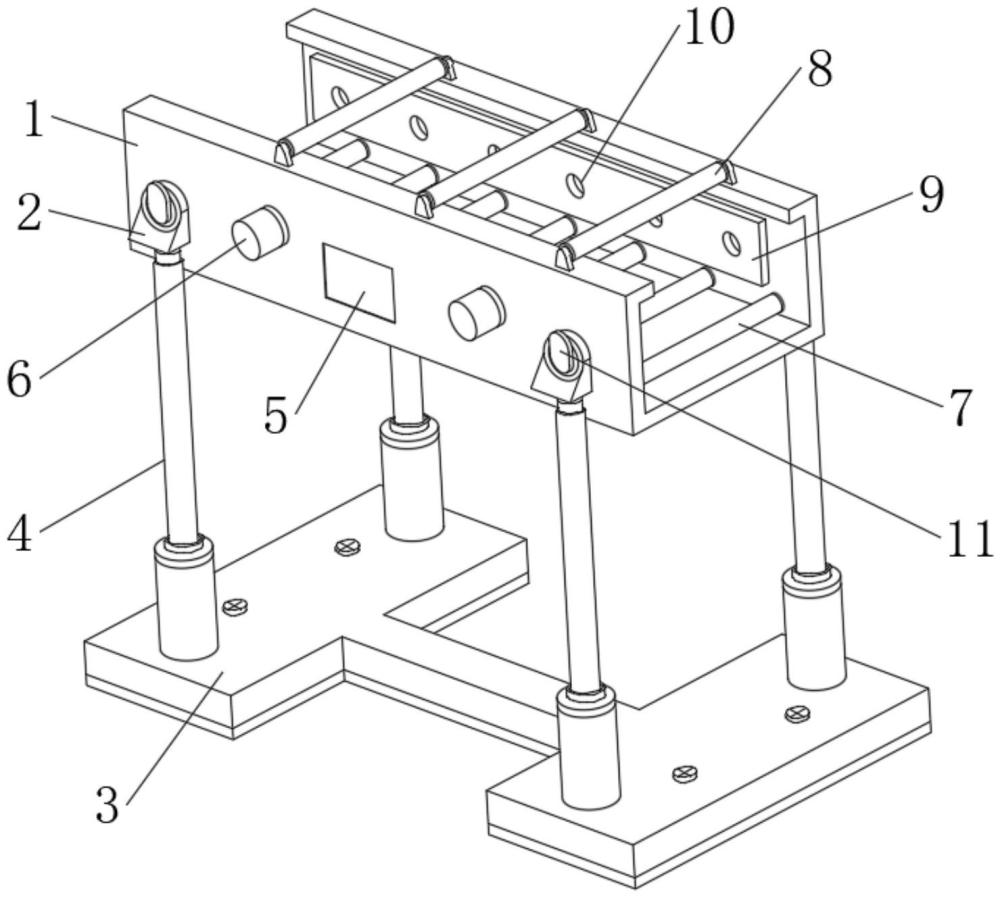

2.根據權利要求1所述的一種軌道施工用臨時夾持裝置,其特征在于:所述傳輸組件包括若干根傳輸輥(7),若干根所述傳輸輥(7)均轉動連接于u型鋼(1)內部下方。
3.根據權利要求1所述的一種軌道施工用臨時夾持裝置,其特征在于:所述電力夾持件包括電動推桿(6)和夾持板(9),所述電動推桿(6)至少設有兩根且均水平安裝于u型鋼(1)上,所述夾持板(9)位于u型鋼(1)內且固定于電動推桿(6)輸出端處,所述通孔(10)開設于夾持板(9)上。
4.根據權利要求1所述的一種軌道施工用臨時夾持裝置,其特征在于:所述抬升組件包括底座(3)、抬升驅動件和安裝件,所述底座(3)位于u型鋼(1)下方,所述抬升驅動件設有四個且分別安裝于底座(3)四角處,所述安裝件設有四個且分別安裝于u型鋼(1)兩側,且四個所述安裝件分別與四個所述抬升驅動件驅動端鉸接。
5.根據權利要求4所述的一種軌道施工用臨時夾持裝置,其特征在于:所述抬升驅動件包括電動缸(4),所述電動缸(4)底端固定于底座(3)上,頂端與安裝件鉸接。
6.根據權利要求4所述的一種軌道施工用臨時夾持裝置,其特征在于:所述安裝件包括旋轉塊(2)和旋轉軸(11),所述旋轉塊(2)套接旋轉于旋轉軸(11)上,且旋轉塊(2)與抬升驅動件頂端鉸接,所述旋轉軸(11)固定于u型鋼(1)外壁,且旋轉軸(11)外端設有用于旋轉塊(2)限位的限位部。
7.根據權利要求1所述的一種軌道施工用臨時夾持裝置,其特征在于:還包括控制面板(5),所述控制面板(5)安裝于u型鋼(1)上,且控制面板(5)與手機信號連接。
8.根據權利要求1所述的一種軌道施工用臨時夾持裝置,其特征在于:所述u型鋼(1)頂部安裝有若干根均勻分布的限位輥(8)。
