本技術涉及改道設備，具體為一種v型扣件改道裝置。

背景技術：

1、隨著客運專線建設的發展，彈條v型扣件的使用逐年增多，該扣件日常的維護工作量也隨著列車通過總量和設備的老化激增，彈條v型扣件系統主要由螺旋道釘、平墊圈、彈條、軌距擋板、軌下墊板和預埋套管組成，軌距的調整主要依靠更換不同的軌距擋板型號實現，因預埋套管的設計，導致傳統的ⅱ型扣件改道器不能通用。

2、但是僅依靠扣板的更換來進行改道，作業過程中較多于依靠與現場經驗，出現軌距調整效果不佳，所以我們提出了一種v型扣件改道裝置來解決上述存在的問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種v型扣件改道裝置，解決了僅依靠扣板的更換來進行改道，作業過程中較多于依靠與現場經驗，出現軌距調整效果不佳的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種v型扣件改道裝置，包括：

3、轉動組件，所述轉動組件用于調整鋼軌偏移位；

4、限位組件，所述限位組件貫穿所述轉動組件上下表面，所述限位組件用于對轉動組件限位，以實現轉動組件轉動；以及

5、插接組件，所述插接組件設置于所述轉動組件一側壁底端，所述插接組件用于外接轉桿，以實現驅動轉動組件旋轉。

6、優選的，所述轉動組件包括橢圓底座，所述橢圓底座頂部表面中部一側固定設置有穩固柱，所述穩固柱頂部表面開設有通孔，并且所述通孔貫穿所述穩固柱和橢圓底座。

7、優選的，所述限位組件包括軸桿，所述軸桿外壁底端開設有外螺紋，所述軸桿頂端固定設置有把手。

8、優選的，所述軸桿的外徑大小與所述通孔的內徑大小相同，且二者插接相連。

9、優選的，所述插接組件包括固定柱，所述固定柱設置于所述穩固柱一側壁頂端位置，所述固定柱呈向上傾斜設置，所述固定柱頂端開設有插孔。

10、優選的，所述插孔還包括斜撐桿，所述斜撐桿設置于所述固定柱底部一側，并且所述斜撐桿底端與所述穩固柱側壁相連。

11、優選的，所述轉動組件和所述插接組件均采用鑄鐵材質加工而成。

12、有益效果

13、本實用新型提供了一種v型扣件改道裝置。與現有技術相比具備以下有益效果：

14、該v型扣件改道裝置，當需要對軌道進行調整時，工作人員首先將限位組件貫穿轉動組件，然后再將限位組件底端轉動安裝在軌枕的預埋套筒內，從而能夠起到對限位組件安裝固定目的，接著工作人員再將外部轉桿插接在插接組件內腔，然后以限位組件為軸心使得插接組件帶動轉動組件旋轉，從而能夠使得轉動組件向外擠壓軌道移動，進而能夠?qū)崿F(xiàn)在一定區間控制鋼軌偏移位置，實現軌道軌距的調整目的。

技術特征：

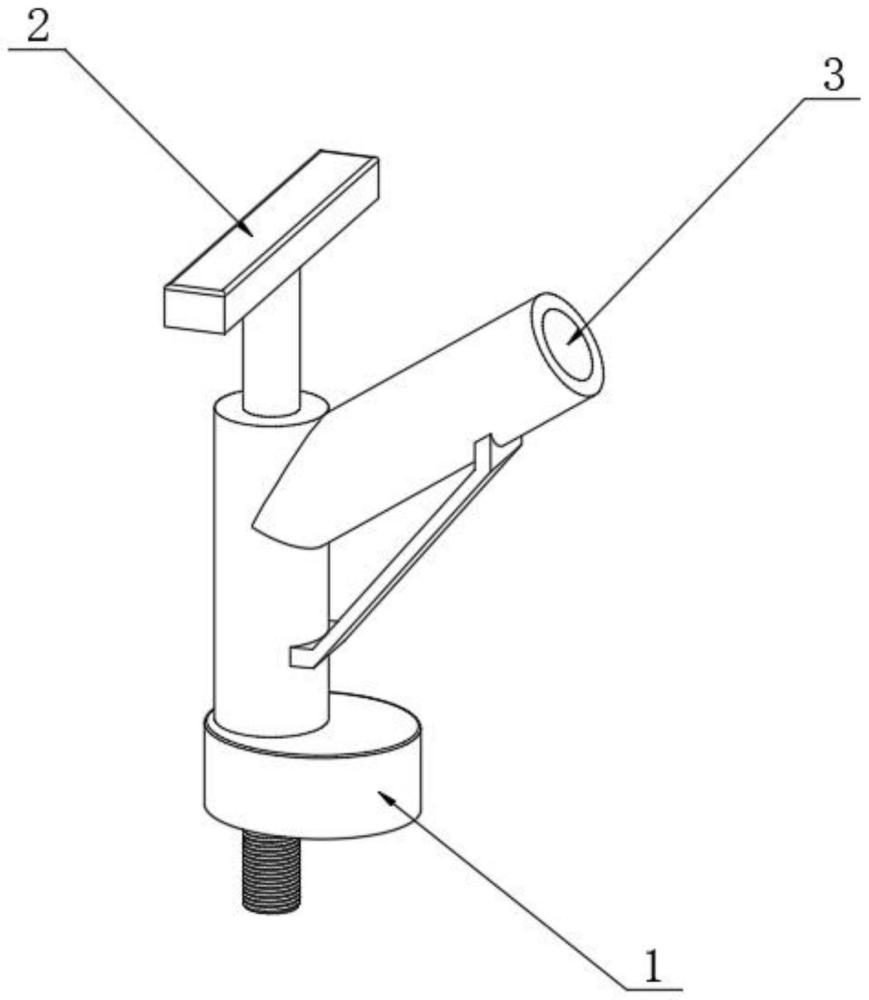

1.一種v型扣件改道裝置，其特征在于：包括：

2.根據權利要求1所述的一種v型扣件改道裝置，其特征在于：所述轉動組件(1)包括橢圓底座(11)，所述橢圓底座(11)頂部表面中部一側固定設置有穩固柱(12)，所述穩固柱(12)頂部表面開設有通孔(13)，并且所述通孔(13)貫穿所述穩固柱(12)和橢圓底座(11)。

3.根據權利要求2所述的一種v型扣件改道裝置，其特征在于：所述限位組件(2)包括軸桿(21)，所述軸桿(21)外壁底端開設有外螺紋(22)，所述軸桿(21)頂端固定設置有把手(23)。

4.根據權利要求3所述的一種v型扣件改道裝置，其特征在于：所述軸桿(21)的外徑大小與所述通孔(13)的內徑大小相同，且二者插接相連。

5.根據權利要求2所述的一種v型扣件改道裝置，其特征在于：所述插接組件(3)包括固定柱(31)，所述固定柱(31)設置于所述穩固柱(12)一側壁頂端位置，所述固定柱(31)呈向上傾斜設置，所述固定柱(31)頂端開設有插孔(32)。

6.根據權利要求5所述的一種v型扣件改道裝置，其特征在于：所述插孔(32)還包括斜撐桿(33)，所述斜撐桿(33)設置于所述固定柱(31)底部一側，并且所述斜撐桿(33)底端與所述穩固柱(12)側壁相連。

7.根據權利要求1所述的一種v型扣件改道裝置，其特征在于：所述轉動組件(1)和所述插接組件(3)均采用鑄鐵材質加工而成。

技術總結
本技術公開了一種V型扣件改道裝置，本技術涉及改道設備技術領域。該V型扣件改道裝置，包括：轉動組件，所述轉動組件用于調整鋼軌偏移位；限位組件，所述限位組件貫穿所述轉動組件上下表面，所述限位組件用于對轉動組件限位，以實現轉動組件轉動；以及插接組件，所述插接組件設置于所述轉動組件一側壁底端，所述插接組件用于外接轉桿，以實現驅動轉動組件旋轉，所述轉動組件包括橢圓底座，所述橢圓底座頂部表面中部一側固定設置有穩固柱，所述穩固柱頂部表面開設有通孔，并且所述通孔貫穿所述穩固柱和橢圓底座，本技術可向外擠壓軌道移動，從而能夠?qū)崿F(xiàn)在一定區間控制鋼軌偏移位置，實現軌道軌距的調整目的。

技術研發人員：田博,王志強,楊浩,王凱,王毅,謝曉航,秦杰,葉敏,張廷廷
受保護的技術使用者：眾華工業設備（山東）有限公司
技術研發日：20240417
技術公布日：2025/3/20
