本技術涉及地面鋪設器械，具體為一種金剛砂撒布裝置。

背景技術：

1、金剛砂耐磨地面，俗稱金剛砂地坪，用于增強混凝土地面的耐磨性，耐沖擊性，同時可減少地面起塵，增加了地面的防油性，形成了一個高密度，易清潔，抗?jié)B透的地面。金剛砂地坪與混凝土地面一起施工，耐久性好，可減少因周期性涂裝或?qū)⒈砻嬖龊袼鶐淼馁M用。同時金剛砂地坪表面美觀度好，對防靜電有一定效果。

2、中國專利cn106906724a公布的一種金剛砂骨料散布器，且主要特征是：包括車架、固定于車架上的料斗及固定于車架上的車輪，所述料斗的下端還設置有用于金剛砂出料的出口，所述出口呈條狀，所述車輪至少有兩個，且各車輪均呈筒狀，出口朝任意一個車輪軸線的投影均落在該車輪的兩端之間，且所述出口位于任意兩個車輪之間。

3、但是，上述設備在實施時發現撒布設備無法根據需要調節金剛砂撒布的寬度，每次撒布到墻邊位時，此時墻邊的最后剩余寬度一般都比撒布設備的撒布寬度小，此時繼續進行金剛砂撒布時，就會造成金剛砂撒布重合，從而導致金剛砂撒布厚度不同，后期還需要人工調整均勻，十分麻煩。為此，本實用新型提出一種金剛砂撒布裝置用于解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種金剛砂撒布裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種金剛砂撒布裝置，包括：車架，車架的下端四側均安裝有萬向輪，車架的上端一側固定安裝有把手，車架的上端固定安裝有存料斗，存料斗的下端穿過車架并安裝有卸料閥門，所述存料斗呈梯形，存料斗的一端前后側均固定安裝有側板，兩個側板之間轉動連接有螺紋桿，兩個側板之間設有移動板；

3、移動板呈l狀，移動板的一端和螺紋桿螺紋連接，另一端可拆卸的安裝有調節板，調節板的外壁和存料斗的內壁滑動連接。

4、優選的，所述螺紋桿的兩端均通過軸承和兩個側板轉動連接，且一端穿過其中一個側板并固定安裝有轉動手柄。

5、優選的，所述螺紋桿的上下兩端均設有導向桿，導向桿的兩端均固定在兩個側板的內壁上。

6、優選的，所述移動板的一端側壁上固定安裝有螺紋筒和開設有導向孔，螺紋筒的內壁和螺紋桿的外壁螺紋連接，導向孔的內壁和導向桿的外壁滑動連接。

7、優選的，所述移動板的另一端的前側均勻固定安裝有若干個插接槽，每個插接槽內均滑動連接有限位柱，限位柱的一端穿過移動板并固定安裝有連接板。

8、優選的，每個所述限位柱的外壁上均套有彈簧，彈簧的一端固定在移動板上，另一端固定在連接板上。

9、優選的，所述調節板的上端分別固定安裝有插接板和限位板，插接板和限位板交叉設置，插接板的側壁上開設有限位孔。

10、優選的，所述插接板滑動插入插接槽內，同時限位柱的一端位于限位孔內，同時限位板套接在移動板的上端。

11、與現有技術相比，本實用新型的有益效果是：

12、操作人員可根據需要的撒布寬度旋動螺紋桿，螺紋桿帶動移動板和調節板在金剛砂存料斗內部移動，利用調節板可將金剛砂存料斗分隔成與撒布寬度相適配的存料區間，此時并減小了存料斗出料寬度，然后便可將金剛砂投入到此存料區間，然后打開卸料閥門，便可對墻邊進行金剛砂撒布。

技術特征：

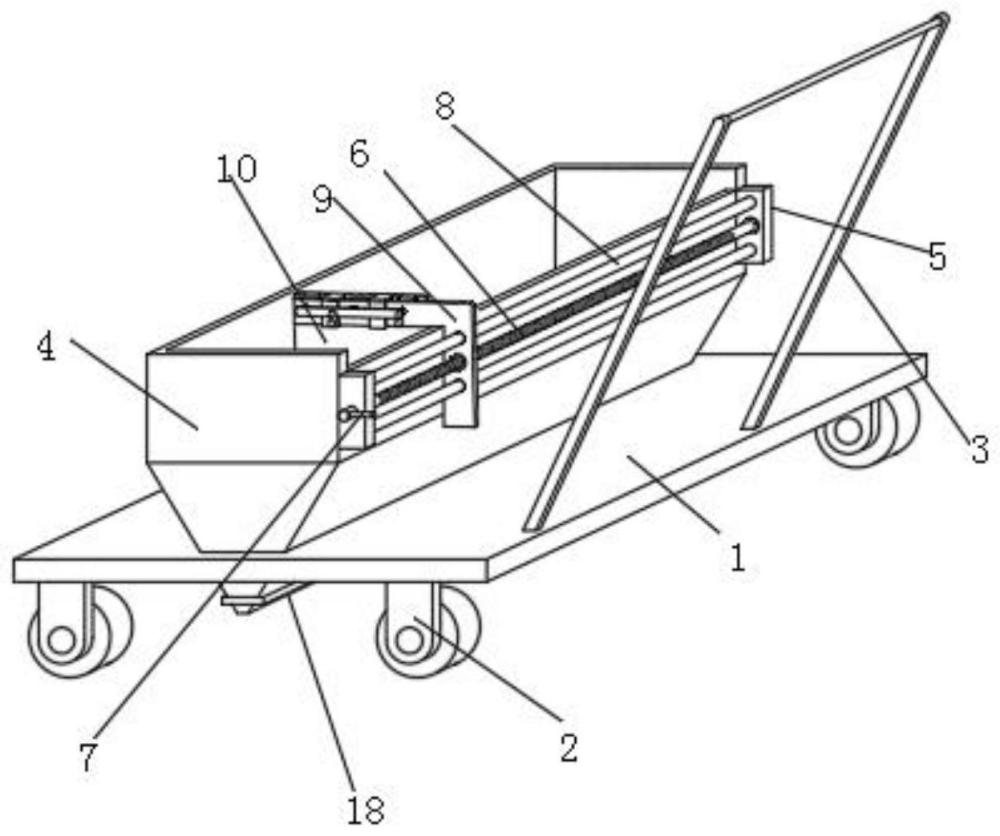

1.一種金剛砂撒布裝置，包括：車架(1)，車架(1)的下端四側均安裝有萬向輪(2)，車架(1)的上端一側固定安裝有把手(3)，車架(1)的上端固定安裝有存料斗(4)，存料斗(4)的下端穿過車架(1)并安裝有卸料閥門(18)，其特征在于：所述存料斗(4)呈梯形，存料斗(4)的一端前后側均固定安裝有側板(5)，兩個側板(5)之間轉動連接有螺紋桿(6)，兩個側板(5)之間設有移動板(9)；

2.根據權利要求1所述的一種金剛砂撒布裝置，其特征在于：所述螺紋桿(6)的兩端均通過軸承和兩個側板(5)轉動連接，且一端穿過其中一個側板(5)并固定安裝有轉動手柄(7)。

3.根據權利要求1所述的一種金剛砂撒布裝置，其特征在于：所述螺紋桿(6)的上下兩端均設有導向桿(8)，導向桿(8)的兩端均固定在兩個側板(5)的內壁上。

4.根據權利要求1所述的一種金剛砂撒布裝置，其特征在于：所述移動板(9)的一端側壁上固定安裝有螺紋筒(11)和開設有導向孔，螺紋筒(11)的內壁和螺紋桿(6)的外壁螺紋連接，導向孔的內壁和導向桿(8)的外壁滑動連接。

5.根據權利要求1所述的一種金剛砂撒布裝置，其特征在于：所述移動板(9)的另一端的前側均勻固定安裝有若干個插接槽(14)，每個插接槽(14)內均滑動連接有限位柱(15)，限位柱(15)的一端穿過移動板(9)并固定安裝有連接板(16)。

6.根據權利要求5所述的一種金剛砂撒布裝置，其特征在于：每個所述限位柱(15)的外壁上均套有彈簧(17)，彈簧(17)的一端固定在移動板(9)上，另一端固定在連接板(16)上。

7.根據權利要求1所述的一種金剛砂撒布裝置，其特征在于：所述調節板(10)的上端分別固定安裝有插接板(12)和限位板(13)，插接板(12)和限位板(13)交叉設置，插接板(12)的側壁上開設有限位孔。

8.根據權利要求7所述的一種金剛砂撒布裝置，其特征在于：所述插接板(12)滑動插入插接槽(14)內，同時限位柱(15)的一端位于限位孔內，同時限位板(13)套接在移動板(9)的上端。

技術總結
本技術涉及地面鋪設器械技術領域，具體為一種金剛砂撒布裝置，包括：車架，車架的下端四側均安裝有萬向輪，車架的上端一側固定安裝有把手，車架的上端固定安裝有存料斗，存料斗的下端穿過車架并安裝有卸料閥門，所述存料斗呈梯形，存料斗的一端前后側均固定安裝有側板，兩個側板之間轉動連接有螺紋桿，兩個側板之間設有移動板；操作人員可根據需要的撒布寬度旋動螺紋桿，螺紋桿帶動移動板和調節板在金剛砂存料斗內部移動，利用調節板可將金剛砂存料斗分隔成與撒布寬度相適配的存料區間，此時并減小了存料斗出料寬度，然后便可將金剛砂投入此存料區間，然后打開卸料閥門，便可對墻邊進行金剛砂撒布。

技術研發人員：簡正,陳陽,楊鵬,高嘉新,郭嘉玥,陳港,胡承攀
受保護的技術使用者：中建八局第一建設有限公司
技術研發日：20240428
技術公布日：2025/4/28
