本技術涉及預制箱梁的內模支撐，具體涉及一種混凝土箱梁施工用可調節內模支撐裝置。

背景技術：

1、混凝土箱梁是一種在橋梁工程中廣泛使用的結構形式，通常用于較大跨度的橋梁。因其特有的箱型橫截面的結構特點，混凝土箱梁不管采用現澆施工或預制施工，都需要分段進行澆筑施工。傳統分段式模板的支撐固定方式多采用螺桿支撐，裝拆過程復雜，支撐配件周轉效率低，人工投入高，生產成本大。

技術實現思路

1、有鑒于此，本實用新型提供了一種混凝土箱梁施工用可調節內模支撐裝置，解決了現有技術中采用螺桿作為支撐模板，其拆裝過程復雜，支撐配件周轉效率低的技術問題。

2、本實用新型提供了一種混凝土箱梁施工用可調節內模支撐裝置，包括：底座，所述底座包括兩個第一長角鐵，多個第一調節孔，多個所述第一調節孔開設在所述第一長角鐵上；托梁，所述托梁包括兩個第二長角鐵，所述第二長角鐵的一端連接在所述第一長角鐵的一端，多個第二調節孔，多個所述第二調節孔開設在所述第二長角鐵上；支撐結構，所述支撐結構的一端與所述第二長角鐵連接；所述支撐結構的另一端與所述第一長角鐵連接，所述底座、托梁以及所述支撐結構形成三角形結構；其中，所述支撐結構通過所述第一調節孔以及所述第二調節孔進行位置調節。

3、在一種可能的實現方式中，所述底座還包括鋼墊板，所述鋼墊板的一端固定在所述第一長角鐵上，所述鋼墊板的另一端固定在混凝土箱梁的內腹板上。

4、在一種可能的實現方式中，所述支撐結構包括：第一螺紋桿；第二螺紋桿；第一內螺紋套筒，所述第一內螺紋套筒的一端與所述第一螺紋桿螺紋連接，所述第一內螺紋套筒的另一端與所述第二螺紋桿螺紋連接；鋼握把，所述鋼握把固定連接在所述內螺紋套筒上；第一插銷，所述第一螺紋桿與所述第一長角鐵通過所述第一插銷固定連接；第二插銷，所述第二螺紋桿與所述第二長角鐵通過所述第二插銷固定連接。

5、在一種可能的實現方式中，還包括第一螺栓，所述第二長角鐵的一端與所述第一長角鐵的一端通過所述第一螺栓可拆卸連接。

6、在一種可能的實現方式中，還包括：方形鋼條；第二螺栓，所述第二螺栓穿過所述第二調節孔以及方形鋼條，將所述方形鋼條連接在所述第二長角鐵上。

7、在一種可能的實現方式中，還包括：鋼底板，所述鋼底板設置在所述方形鋼條上；鋼底托，所述鋼底托焊接到所述鋼底板兩端的端面上。

8、在一種可能的實現方式中，還包括：鋼軸，所述鋼軸的兩端固定連接在所述鋼底托上；滾軸，所述鋼軸穿過所述滾軸。

9、在一種可能的實現方式中，還包括：鋼頂托，所述鋼頂托用于支撐內模；第二內螺紋套筒，所述第二內螺紋套筒固定連接在所述鋼頂托的底部；第三螺紋桿，所述第三螺紋桿穿過所述方形鋼條以及鋼底托，且螺紋連接在所述第二內螺紋套筒上。

10、在一種可能的實現方式中，還包括限位板，所述限位板設置在所述第二長角鐵一端的端面上。

11、本實用新型提供的一種混凝土箱梁施工用可調節內模支撐裝置，包括：底座，所述底座包括兩個第一長角鐵，多個第一調節孔，多個所述第一調節孔開設在所述第一長角鐵上；托梁，所述托梁包括兩個第二長角鐵，所述第二長角鐵的一端連接在所述第一長角鐵的一端，多個第二調節孔，多個所述第二調節孔開設在所述第二長角鐵上；支撐結構，所述支撐結構的一端與所述第二長角鐵連接；所述支撐結構的另一端與所述第一長角鐵連接，所述底座、托梁以及所述支撐結構形成三角形結構；其中，所述支撐結構通過所述第一調節孔以及所述第二調節孔進行位置調節。由于采用分體組裝式支撐，各配件組裝速度快，混凝土養護完成后可快速拆卸各配件連接處，提高材料流轉使用效率。底座和托梁上均設置有用于調節高度和位置的調節孔，使用時通過改變支撐結構的長度和兩端固定調節孔位置來調節該內模支撐裝置的位置，操作簡單，且各配件均為通用施工材料，容易加工制作。

技術特征：

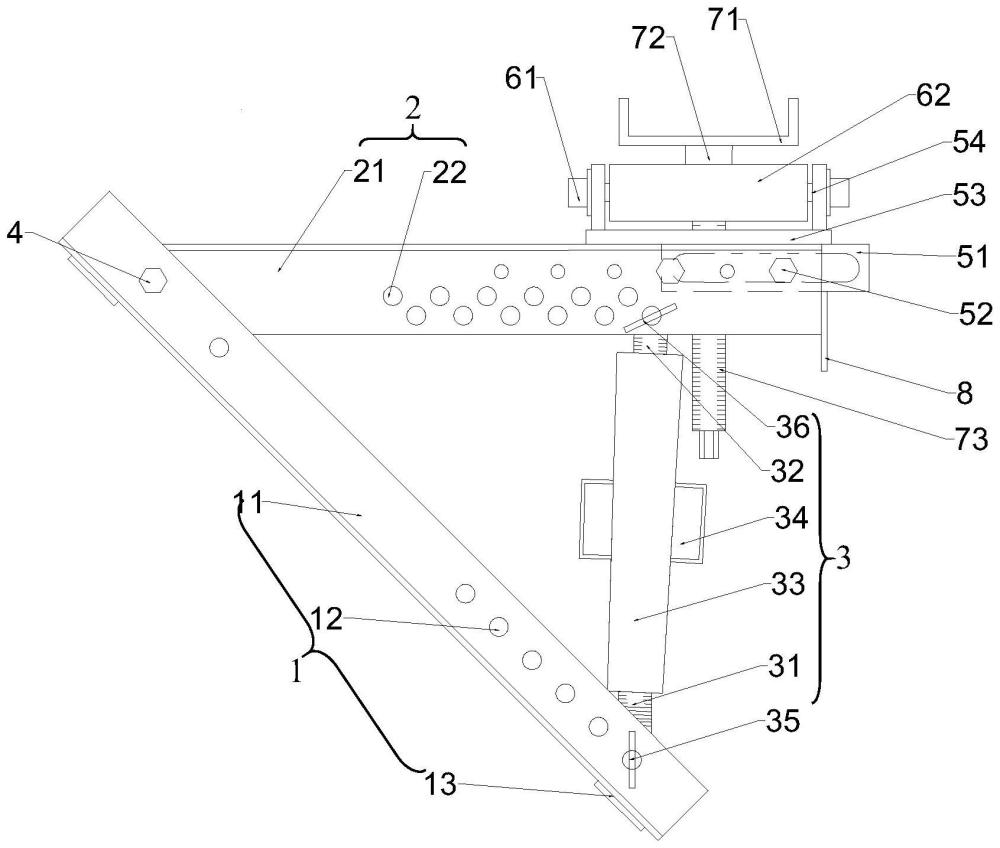

1.一種混凝土箱梁施工用可調節內模支撐裝置，其特征在于，包括：

2.根據權利要求1所述的一種混凝土箱梁施工用可調節內模支撐裝置，其特征在于，所述底座(1)還包括鋼墊板(13)，所述鋼墊板(13)的一端固定在所述第一長角鐵(11)上，所述鋼墊板(13)的另一端固定在混凝土箱梁的內腹板上。

3.根據權利要求1所述的一種混凝土箱梁施工用可調節內模支撐裝置，其特征在于，所述支撐結構(3)包括：

4.根據權利要求1所述的一種混凝土箱梁施工用可調節內模支撐裝置，其特征在于，還包括第一螺栓(4)，所述第二長角鐵(21)的一端與所述第一長角鐵(11)的一端通過所述第一螺栓(4)可拆卸連接。

5.根據權利要求1所述的一種混凝土箱梁施工用可調節內模支撐裝置，其特征在于，還包括：

6.根據權利要求5所述的一種混凝土箱梁施工用可調節內模支撐裝置，其特征在于，還包括：鋼底板(53)，所述鋼底板(53)設置在所述方形鋼條(51)上；

7.根據權利要求6所述的一種混凝土箱梁施工用可調節內模支撐裝置，其特征在于，還包括：

8.根據權利要求7所述的一種混凝土箱梁施工用可調節內模支撐裝置，其特征在于，還包括：

9.根據權利要求1所述的一種混凝土箱梁施工用可調節內模支撐裝置，其特征在于，還包括限位板(8)，所述限位板(8)設置在所述第二長角鐵(21)一端的端面上。

技術總結
本技術提供了一種混凝土箱梁施工用可調節內模支撐裝置，包括：底座，底座包括兩個第一長角鐵，多個第一調節孔，多個第一調節孔開設在第一長角鐵上；托梁，托梁包括兩個第二長角鐵，第二長角鐵的一端連接在第一長角鐵的一端，多個第二調節孔，多個第二調節孔開設在第二長角鐵上；支撐結構，支撐結構的一端與第二長角鐵連接；支撐結構的另一端與第一長角鐵連接，底座、托梁以及支撐結構形成三角形結構；其中，支撐結構通過第一調節孔以及第二調節孔進行位置調節。底座和托梁上均設置有用于調節高度和位置的調節孔，使用時通過改變支撐結構的長度和兩端固定調節孔位置來調節該內模支撐裝置的位置，操作簡單。

技術研發人員：王杰,馮剛,秦勇,韓鐵剛
受保護的技術使用者：中國電建市政建設集團有限公司
技術研發日：20240428
技術公布日：2025/4/28
