本發明涉及一種新型快捷施工的棧橋墩臺結構及施工方法，屬于棧橋墩臺結構。

背景技術：

1、 棧橋是指在河流、湖泊等水域上搭建的供人通行的橋梁， 棧橋是由兩岸的棧道搭建而成的橋梁，現有的棧橋墩臺結構一般采用鋼質或木質的柱墩直接插入水里，然后在各個柱墩之間固裝搭建 棧橋橋面，采用這種方式搭建的 棧橋，柱墩的施工難度大，并 在使用過 程中，柱墩容易出現下沉，且柱墩還容易出現腐蝕損壞，使 棧橋整體變形，另外當棧橋不使 用時，棧橋墩臺很難折除，針對上述不足，本發明提出了一種新型快捷施工的棧橋墩臺結構及施工方法。

技術實現思路

1、針對現有技術存在的不足，本發明目的是提供一種新型快捷施工的棧橋墩臺結構及施工方法，以解決現有的問題。

2、為了實現上述目的，本發明是通過如下的技術方案來實現：一種新型快捷施工的棧橋墩臺結構及施工方法，其結構包括墩臺結構，而墩臺結構頂面設置有橋架，且橋架頂面橫向設置有棧橋橋面架，相鄰的兩個棧橋橋面架之間相互活動拼接，所述墩臺結構包括橋墩臺組，而橋墩臺組頂面前后兩側橫向設置有兩個穩定臺組及兩個定位組件，且定位組件左右兩側延伸至穩定臺組左右兩側外，所述橋墩臺組前端一側垂直設置有水位傳感棒，所述橋架右側面設置有操作臺，所述橋墩臺組、兩個穩定臺組、兩個定位組件、水位傳感棒與操作臺活動電連接；

3、所述橋墩臺組包括浮墩臺，而浮墩臺頂面設置有橫臺，且浮墩臺腔內設置有抽水泵，所述抽水泵出水端延伸至浮墩臺右側上端外，所述浮墩臺底面設置有多個移動輪，所述浮墩臺、橫臺、各個移動輪均為塑料材質；

4、兩個所述穩定臺組包括雙向伸縮器，而雙向伸縮器左右伸縮端對稱連接有第一浮球組及第二浮球組，且第一浮球組與第二浮球組之間通過加氣軟管連接有加氣泵。

5、進一步改進的是，所述浮墩臺腔內上下兩端密封隔斷設置有浮力水艙及安裝室，所述浮力水艙由一個主水艙及兩個側水艙分隔構成，所述抽水泵固裝于安裝室內，而抽水泵的進水端通過進水管延伸至主水艙腔內下端。

6、進一步改進的是，所述主水艙底面連接有進水管，而進水管上連接有防水電磁閥，所述主水艙與側水艙之間下側貫通開設有通水孔。

7、進一步改進的是，所述第一浮球組包括從動橫推組，而從動橫推組左端底面嚙合有擺臂組件，且擺臂組件下端設置有與加氣泵連接的支撐浮球，所述第一浮球組與第二浮球組結構相同。

8、進一步改進的是，所述從動橫推組包括滑座，而滑座內橫向穿套有滑桿，且滑桿的截面呈方形狀，所述滑桿左端底面設置有齒條。

9、進一步改進的是，所述擺臂組件包括擺臂本體，而擺臂本體左側橫向設置有錨件橫臂，且擺臂本體上端后側設置有與齒條相嚙合的齒盤，所述擺臂本體上端前側嵌設有轉動軸，所述擺臂本體、錨件橫臂均為塑料材質。

10、進一步改進的是，所述定位組件包括絞盤器，而絞盤器左右兩側同步纏繞有第一錨件及第二錨件；

11、所述第一錨件包括鋼絲繩，而鋼絲繩上間隔穿設有第一導輪及第二導輪，且第二導輪上方間隙貼合有防脫壓輪，所述鋼絲繩另一端尾部設置有錨頭，所述第一錨件與第二錨件結構相同。

12、進一步改進的是，所述橋架、棧橋橋面架均為現有技術，在此不對結構一一贅述。

13、進一步改進的是，所述浮力水艙及安裝室均為密封結構。

14、進一步改進的是，每一段所述棧橋橋面架的長度為3-5m。

15、進一步改進的是，所述操作臺上還外接有移動電源。

16、此外本發明還提供上述一種新型快捷施工的棧橋墩臺結構的施工方法，施工方法如下：

17、s1:首先把橋墩臺組、兩個穩定臺組、兩個定位組件、水位傳感棒提前組裝構成墩臺結構，并把墩臺結構移動至水邊處，然后在橋架頂面安裝上棧橋橋面架；

18、s2:然后通過吊裝機把一段棧橋整體結構吊入水里，這時的支撐浮球已充氣并調節成水平對齊狀態，對浮墩臺在拖移時起到穩定支撐，然后用拖船拉至安裝區域，然后把相鄰的兩個棧橋橋面架進行拼接；

19、s3:當所有棧橋橋面架都進行拼接完后，先調節各個支撐浮球斜向完全入水里，再對浮力水艙進行進水，使浮墩臺下降，并參考水位傳感棒，調節棧橋橋面架的高度，讓首尾的兩個棧橋橋面架能與路面進行平齊；

20、s4:然后通過把第一錨件及第二錨件上的錨頭用拖船拉至遠離浮墩臺的四個邊側并放入水中，然后通過絞盤器收卷，使錨頭被拉緊插入泥土里進行對墩臺結構在水中的定位，然后拆除操作臺，完成施工。

21、本發明的有益效果是：

22、本發明提供一種新型快捷施工的棧橋墩臺結構及施工方法，通過橋墩臺組、兩個穩定臺組、兩個定位組件構成的墩臺結構于橋架及棧橋橋面架底面的結構組合設計，構成一種快捷施工的棧橋墩臺結構，此墩臺結構在施工時直接浮于水面上，而通過浮力水艙及安裝室于浮墩臺上的中空密封設計，使浮墩臺的浮力提升，而浮墩臺的浮力升降調節通過防水電磁閥的進水及抽水泵的排水實現，還提供穩定臺組于浮墩臺左右兩旁擴大范圍輔助浮力可調節支撐，使浮墩臺浮于水里對棧橋橋面架的支撐更加穩定，另外還提供定位組件對浮墩臺進行錨定，使浮墩臺浮于水里不會移位，從而提升棧橋橋面架的穩定性，而棧橋橋面架之間的最終施工拼接鎖死，使各個墩臺結構能夠連接成一個整體，有效的降低棧橋橋面架的晃動，本發明的墩臺結構無需插入泥中安裝，并且主要結構材質為塑料，抗腐蝕性能強， 棧橋整體不易變形，折裝施工便捷高效，使用壽命長。

技術特征：

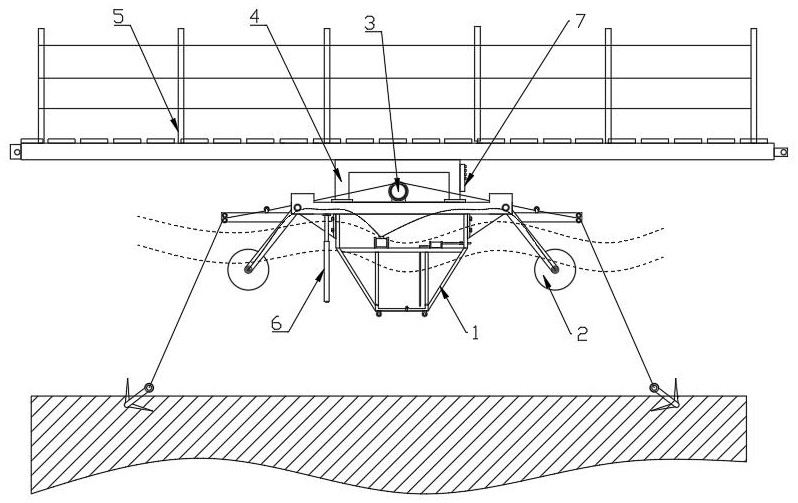

1.一種新型快捷施工的棧橋墩臺結構，其結構包括墩臺結構，而墩臺結構頂面設置有橋架（4），且橋架（4）頂面橫向設置有棧橋橋面架（5），相鄰的兩個棧橋橋面架（5）之間相互活動拼接，其特征在于：所述墩臺結構包括橋墩臺組（1），而橋墩臺組（1）頂面前后兩側橫向設置有兩個穩定臺組（2）及兩個定位組件（3），且定位組件（3）左右兩側延伸至穩定臺組（2）左右兩側外，所述橋墩臺組（1）前端一側垂直設置有水位傳感棒（6），所述橋架（4）右側面設置有操作臺（7），所述橋墩臺組（1）、兩個穩定臺組（2）、兩個定位組件（3）、水位傳感棒（6）與操作臺（7）活動電連接；

2.根據權利要求1所述的一種新型快捷施工的棧橋墩臺結構，其特征在于：所述浮墩臺（11）腔內上下兩端密封隔斷設置有浮力水艙及安裝室（113），所述浮力水艙由一個主水艙（111）及兩個側水艙（112）分隔構成，所述抽水泵（13）固裝于安裝室（113）內，而抽水泵（13）的進水端通過進水管延伸至主水艙（111）腔內下端。

3.根據權利要求2所述的一種新型快捷施工的棧橋墩臺結構，其特征在于：所述主水艙（111）底面連接有進水管（114），而進水管（114）上連接有防水電磁閥（115），所述主水艙（111）與側水艙（112）之間下側貫通開設有通水孔（116）。

4.根據權利要求3所述的一種新型快捷施工的棧橋墩臺結構，其特征在于：所述第一浮球組（22）包括從動橫推組（221），而從動橫推組（221）左端底面嚙合有擺臂組件（222），且擺臂組件（222）下端設置有與加氣泵（24）連接的支撐浮球（223），所述第一浮球組（22）與第二浮球組（23）結構相同。

5.根據權利要求4所述的一種新型快捷施工的棧橋墩臺結構，其特征在于：所述從動橫推組（221）包括滑座（2211），而滑座（2211）內橫向穿套有滑桿（2212），且滑桿（2212）的截面呈方形狀，所述滑桿（2212）左端底面設置有齒條（2213）。

6.根據權利要求5所述的一種新型快捷施工的棧橋墩臺結構，其特征在于：所述擺臂組件（222）包括擺臂本體（2221），而擺臂本體（2221）左側橫向設置有錨件橫臂（2222），且擺臂本體（2221）上端后側設置有與齒條（2213）相嚙合的齒盤（2223），所述擺臂本體（2221）上端前側嵌設有轉動軸（2234），所述擺臂本體（2221）、錨件橫臂（2222）均為塑料材質。

7.根據權利要求6所述的一種新型快捷施工的棧橋墩臺結構，其特征在于：所述定位組件（3）包括絞盤器（31），而絞盤器（31）左右兩側同步纏繞有第一錨件（32）及第二錨件（33）；

8.一種應用權利要求7所述的一種新型快捷施工的棧橋墩臺結構的施工方法，其特征在于：施工方法如下：

技術總結
本發明提供一種新型快捷施工的棧橋墩臺結構及施工方法，屬于棧橋墩臺結構技術領域，其結構包括墩臺結構，而墩臺結構頂面設置有橋架，且橋架頂面橫向設置有棧橋橋面架，相鄰的兩個棧橋橋面架之間相互活動拼接，所述墩臺結構包括橋墩臺組，而橋墩臺組頂面前后兩側橫向設置有兩個穩定臺組及兩個定位組件，構成一種快捷施工的棧橋墩臺結構，此墩臺結構在施工時直接浮于水面上，而通過浮力水艙及安裝室于浮墩臺上的中空密封設計，使浮墩臺的浮力提升，而浮墩臺的浮力升降調節通過防水電磁閥的進水及抽水泵的排水實現，本發明的墩臺結構無需插入泥中安裝，并且主要結構材質為塑料，抗腐蝕性能強，棧橋整體不易變形，折裝施工便捷高效，使用壽命長。

技術研發人員：趙志強,榮萬嶺,張新峰,袁臣,于忠昌,宋幸
受保護的技術使用者：中交第二航務工程局有限公司
技術研發日：
技術公布日：2025/4/28
