本技術屬于人行通道閘，特別涉及一種帶有投屏顯示功能的人行通道擺臂及擺閘。

背景技術：

1、目前，用于辦公寫字樓、景區的人行通道閘-擺閘類產品發展迅速，出現了在閘板體上做投屏顯示功能（或裸眼3d顯示）的閘機，其顯示內容可通過網絡傳輸，實時變化調整，針對高檔寫字樓、小區用戶，可由此產生額外的廣告投放效益。但是現有的帶投屏顯示功能的人行通道擺閘顯示模組分塊不佳，維修不方便且不能很好地對內置的廣告機進行保護。

技術實現思路

1、為解決上述問題，本實用新型提供一種帶有投屏顯示功能的人行通道擺臂及擺閘。

2、為實現上述目的，本實用新型提供如下技術方案：一種帶有投屏顯示功能的人行通道擺臂，包括顯示模組，夾板固定件，外框組件，所述外框組件包括前框和后框，所述前框和后框連接形成容置空間，所述顯示模組和所述夾板固定件位于所述容置空間內，所述夾板固定件連接顯示模組和外框組件。

3、優選的，所述前框由前顯示面板與前外框之間連接，所述后框由后顯示面板和后外框之間連接。優選的，前顯示面板與前外框采用耐候結構膠進行粘貼組合，后顯示面板與后外框采用耐候結構膠進行粘貼組合。

4、優選的，所述顯示模組包括由前至后依次夾緊連接的廣告機、廣告機固定板、廣告機線罩、廣告機護罩、廣告機固定墊板和廣告機固定蓋板。

5、優選的，所述廣告機上有連接線，所述連接線卡入于廣告機固定板上的線槽內，所述廣告機線罩連接于廣告機固定板上。優選的，所述前外框上有固定卡槽，所述顯示模組與前外框對應的固定卡槽連接。優選的，所述夾板固定件與前外框對應的固定卡槽連接。優選的，所述前顯示面板為透明面板，后顯示面板為黑色不透明面板。

6、優選的，所述前外框和后外框均設有固定槽，所述固定槽上粘有防撞硅膠墊。

7、本實用新型還提供具有上述擺臂的閘機，包括閘機機箱，所述閘機機箱的側部設置有擺臂，所述擺臂與閘機機箱通過夾板固定件連接。

8、與現有技術相比，本實用新型的有益效果：

9、本實用新型的顯示模組采用模塊化結構，針對不同的功能需求，可以快速更換相應零部件，方便維護；其次，通過夾板固定件上的緊固螺釘前框、顯示模組和后框三者連接在一起，固定效果好，也使得三者之間的穩定性更佳，尤其使顯示模組更加穩定地固定在前框和后框連接形成的容置空間內。

技術特征：

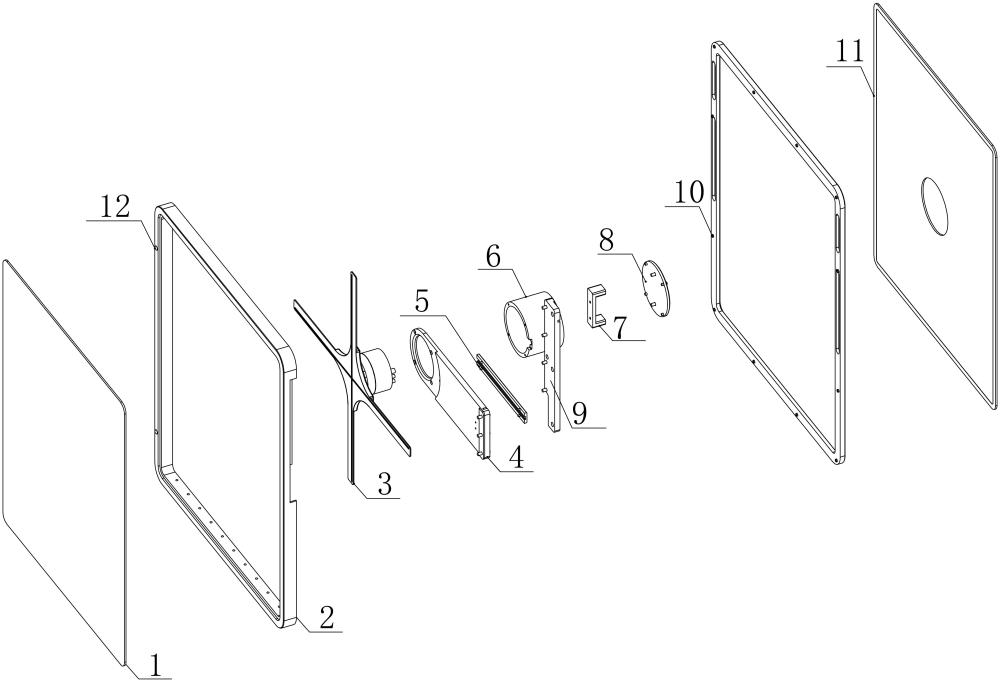

1.一種帶有投屏顯示功能的人行通道擺臂，其特征在于：包括顯示模組、夾板固定件（9）和外框組件，所述外框組件包括前框和后框，所述前框和后框連接形成容置空間，所述顯示模組和所述夾板固定件（9）位于所述容置空間內，所述夾板固定件（9）連接顯示模組和外框組件；

2.根據權利要求1所述的帶有投屏顯示功能的人行通道擺臂，其特征在于：所述前框包括前顯示面板（1）與前外框（2），前顯示面板（1）與前外框（2）連接，所述后框包括后顯示面板（11）和后外框（10），后顯示面板（11）和后外框（10）連接。

3.根據權利要求2所述的帶有投屏顯示功能的人行通道擺臂，其特征在于：前顯示面板（1）與前外框（2）進行粘貼組合，后顯示面板（11）與后外框（10）進行粘貼組合。

4.根據權利要求2所述的帶有投屏顯示功能的人行通道擺臂，其特征在于：所述前外框（2）上設有固定卡槽，所述顯示模組與前外框（2）對應的固定卡槽連接。

5.根據權利要求4所述的帶有投屏顯示功能的人行通道擺臂，其特征在于：所述夾板固定件（9）與前外框（2）對應的固定卡槽連接。

6.根據權利要求2-5任一項所述的帶有投屏顯示功能的人行通道擺臂，其特征在于：所述前顯示面板（1）為透明面板，后顯示面板（11）?為黑色不透明面板。

7.根據權利要求2所述的帶有投屏顯示功能的人行通道擺臂，其特征在于：所述前外框（2）和后外框（10）均設有固定槽，所述固定槽上粘有防撞硅膠墊（12）。

8.一種擺閘，包括權利要求1-7任一項所述的擺臂，其特征在于，包括閘機機箱，所述閘機機箱的側部設置有擺臂，所述擺臂與閘機機箱通過夾板固定件（9）連接。

技術總結
本技術公開了一種帶有投屏顯示功能的人行通道擺臂及擺閘，屬于人行通道閘技術領域。該人行通道擺臂包括顯示模組，夾板固定件，外框組件，所述外框組件包括前框和后框，所述顯示模組和所述夾板固定件位于前框和后框形成的容置空間內，所述夾板固定件連接顯示模組和外框組件。本技術的顯示模組在設計上采用模塊化結構，針對不同的功能需求，可以快速更換相應零部件，方便維護；通過夾板固定件上的緊固螺釘前框、顯示模組和后框三者連接在一起，固定效果好，也使得三者之間的穩定性更佳，尤其使顯示模組更加穩定地固定在前框和后框連接形成的容置空間內。

技術研發人員：陳國強
受保護的技術使用者：廈門租達人設備租賃有限公司
技術研發日：20240710
技術公布日：2025/4/28
