本技術涉及警示牌，具體為一種市政設施維修警示牌。

背景技術：

1、由于長時間的使用公路會出現一定程度的損壞，因此需要進行維修養護，維修時通常會用到警示牌用于提醒來往的車輛降低車速，注意變道。

2、現有的警示牌多采用文字標識和閃燈提醒，前者在道路設置較多，容易產生視覺疲勞不易察覺，后者在夜間容易影響駕駛人員的視線，非常容易引發安全事故，增加了安全風險，不便于使用者的使用，降低了警示牌的實用性。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型的目的在于提供一種市政設施維修警示牌，具備醒目安全的優點，解決了現有的警示牌多采用文字標識和閃燈提醒，前者在道路設置較多，容易產生視覺疲勞不易察覺，后者在夜間容易影響駕駛人員的視線，非常容易引發安全事故，增加了安全風險的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種市政設施維修警示牌，包括底座，所述底座內壁的兩側均固定連接有滑槽，所述滑槽內側的底部滑動連接有底板，所述底板頂部的兩側均固定連接有第一彈簧，所述第一彈簧的頂部固定連接有頂板，所述頂板位于滑槽的內部并與其滑動連接，所述頂板頂部的兩側均固定連接有滑柱，所述滑柱的頂端均貫穿至底座的頂部并與其滑動連接，所述滑柱的頂端固定連接有升降座，所述底座的右壁固定連接有電機，所述電機的輸出端固定連接有轉桿，所述轉桿的左端通過軸承與底座的左壁轉動連接，所述轉桿的表面固定連接有撥桿，所述撥桿的后側位于頂板的底部，所述升降座的頂部設置有連接座，所述連接座的頂部固定連接有假人。

3、作為本實用新型優選的，所述假人的右側固定連接有連接架，所述連接架的內部固定連接有連接軸，所述連接軸的表面套設有轉臂，所述假人的右側固定連接有側板，所述側板位于連接架的底部，所述側板的頂部固定連接有第二彈簧。

4、作為本實用新型優選的，所述撥桿后側的表面開設有通槽，所述通槽的內部固定連接有銷軸，所述銷軸的表面套設有滾輪。

5、作為本實用新型優選的，所述升降座的表面開設有安裝孔，所述安裝孔的內部設置有內螺紋，所述安裝孔的內部螺紋連接有螺紋桿，所述螺紋桿的頂部與連接座固定連接。

6、作為本實用新型優選的，所述底座正面的兩側均固定連接有立牌，所述立牌的背面均固定連接有撐桿，所述撐桿的底端均與底座固定連接，所述立牌的正面噴涂有反光標語。

7、作為本實用新型優選的，所述假人的正面固定連接有母貼，所述母貼的正面粘合有子貼，所述子貼的正面固定連接有反光條。

8、與現有技術相比，本實用新型的有益效果如下：

9、1、本實用新型通過假人的設置，啟動電機使轉桿轉動，轉桿轉動帶動撥桿向前翻轉，撥桿翻轉時將頂板向上頂伸，同時將第一彈簧向上拉伸，當撥桿與頂板脫離時，頂板和其頂部的假人受到重力和第一彈簧的收縮作用力，向下移動，同時在轉桿的勻速轉動下，頂板帶動假人上下起伏，從而使假人在遠處看時像一個正在行走的路人，能夠快速的吸引駕駛人員的注意并減速，同時不會影響駕駛人員的視線，避免了安全事故的發生，方便了使用者的使用，提高了警示牌的實用性。

10、2、本實用新型通過轉臂的設置，當假人上下起伏時會帶動轉臂與第二彈簧發生碰撞，使轉臂在連接軸表面上下晃動，使轉臂在遠處看時像人在招手，極大的提升了假人的吸引力，從而使駕駛人員迅速察覺，進一步提升了警示牌的實用性。

技術特征：

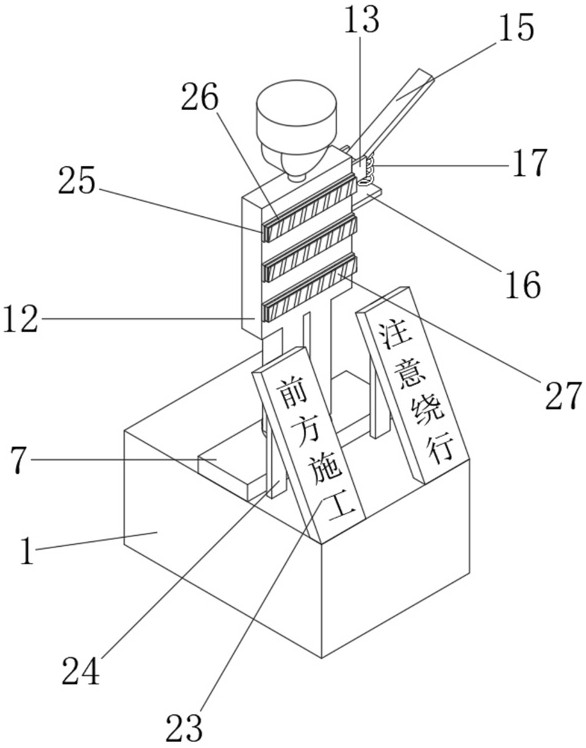

1.一種市政設施維修警示牌，包括底座（1），其特征在于：所述底座（1）內壁的兩側均固定連接有滑槽（2），所述滑槽（2）內側的底部滑動連接有底板（3），所述底板（3）頂部的兩側均固定連接有第一彈簧（4），所述第一彈簧（4）的頂部固定連接有頂板（5），所述頂板（5）位于滑槽（2）的內部并與其滑動連接，所述頂板（5）頂部的兩側均固定連接有滑柱（6），所述滑柱（6）的頂端均貫穿至底座（1）的頂部并與其滑動連接，所述滑柱（6）的頂端固定連接有升降座（7），所述底座（1）的右壁固定連接有電機（8），所述電機（8）的輸出端固定連接有轉桿（9），所述轉桿（9）的左端通過軸承與底座（1）的左壁轉動連接，所述轉桿（9）的表面固定連接有撥桿（10），所述撥桿（10）的后側位于頂板（5）的底部，所述升降座（7）的頂部設置有連接座（11），所述連接座（11）的頂部固定連接有假人（12）。

2.根據權利要求1所述的一種市政設施維修警示牌，其特征在于：所述假人（12）的右側固定連接有連接架（13），所述連接架（13）的內部固定連接有連接軸（14），所述連接軸（14）的表面套設有轉臂（15），所述假人（12）的右側固定連接有側板（16），所述側板（16）位于連接架（13）的底部，所述側板（16）的頂部固定連接有第二彈簧（17）。

3.根據權利要求1所述的一種市政設施維修警示牌，其特征在于：所述撥桿（10）后側的表面開設有通槽（18），所述通槽（18）的內部固定連接有銷軸（19），所述銷軸（19）的表面套設有滾輪（20）。

4.根據權利要求1所述的一種市政設施維修警示牌，其特征在于：所述升降座（7）的表面開設有安裝孔（21），所述安裝孔（21）的內部設置有內螺紋，所述安裝孔（21）的內部螺紋連接有螺紋桿（22），所述螺紋桿（22）的頂部與連接座（11）固定連接。

5.根據權利要求1所述的一種市政設施維修警示牌，其特征在于：所述底座（1）正面的兩側均固定連接有立牌（23），所述立牌（23）的背面均固定連接有撐桿（24），所述撐桿（24）的底端均與底座（1）固定連接，所述立牌（23）的正面噴涂有反光標語。

6.根據權利要求1所述的一種市政設施維修警示牌，其特征在于：所述假人（12）的正面固定連接有母貼（25），所述母貼（25）的正面粘合有子貼（26），所述子貼（26）的正面固定連接有反光條（27）。

技術總結
本技術公開了一種市政設施維修警示牌，包括底座，所述底座內壁的兩側均固定連接有滑槽，所述滑槽內側的底部滑動連接有底板，所述底板頂部的兩側均固定連接有第一彈簧。本技術通過假人的設置，啟動電機使轉桿轉動，轉桿轉動帶動撥桿向前翻轉，撥桿翻轉時將頂板向上頂伸，同時將第一彈簧向上拉伸，當撥桿與頂板脫離時，頂板和其頂部的假人受到重力和第一彈簧的收縮作用力，向下移動，同時在轉桿的勻速轉動下，頂板帶動假人上下起伏，從而使假人在遠處看時像一個正在行走的路人，能夠快速的吸引駕駛人員的注意并減速，同時不會影響駕駛人員的視線，避免了安全事故的發生，方便了使用者的使用，提高了警示牌的實用性。

技術研發人員：溫群生
受保護的技術使用者：湖南竟成新能源科技有限公司
技術研發日：20240717
技術公布日：2025/4/28
