本技術涉及預制梁與支座定位，具體為一種預制梁與支座快速對中定位裝置。

背景技術：

1、橋梁是跨越水域、山澗或不良地質的構筑物，便于車輛和行人通行。它由上部結構(橋跨結構)、下部結構(橋臺、橋墩和基礎)、支座和附屬構造物組成。上部結構是跨越障礙的主體，下部結構提供穩定支撐，支座傳遞載荷，附屬構造物則增強穩定性和防護作用。

2、目前，在當前的預制梁安裝過程中，一般采用吊裝預制梁的方法，然而，在進行預制梁落梁工序時，依賴肉眼來觀察預制梁與支座的對中情況，并據此指揮架橋機進行位置調整，從而影響了整個安裝過程的進度和準確性。鑒于此，我們提出一種預制梁與支座快速對中定位裝置。

技術實現思路

1、本實用新型的主要目的是提供一種預制梁與支座快速對中定位裝置，能夠解決上述背景技術中所提出的問題。

2、為實現上述目的，本實用新型提出的預制梁與支座快速對中定位裝置，包括支座，所述支座的頂部固定連接有永久支座，所述支座的頂部固定連接有臨時支座，所述永久支座上設置有定位裝置，所述定位裝置包括：

3、放置座，所述永久支座的頂部設置有放置座，所述放置座的內壁轉動連接有雙向螺紋桿；

4、導向桿，所放置座的內壁轉動連接有導向桿，所述導向桿的外壁滑動連接有夾持塊；

5、轉動座，所放置座的內壁轉動連接有轉動座，所述轉動座的頂部固定連接有支撐板。

6、優選的，所述放置座的內壁滑動連接有夾持塊，所述夾持塊的內壁螺紋連接在雙向螺紋桿的外壁上，夾持塊設置有兩組，放置座的底部設置有通槽，通槽的內壁滑動連接有夾持塊，通過旋轉雙向螺紋桿，帶動夾持塊在通槽的內壁上滑動，通過導向桿對夾持塊進一步進行導向工作。

7、優選的，所述支撐板的內壁滑動連接有導向棒，所述導向棒的外壁固定連接有基準板，所述基準板的內壁固定連接有激光發射器，支撐板上開設有通孔，通孔設置有二組，一組通孔的內壁滑動連接有導向棒，通過導向棒對支撐板移動的方向進行導向工作，激光發射器照射出的激光方向與基準板的頂部端面垂直。

8、優選的，所述導向棒的外壁固定連接有連接頭一，所述連接頭一的外壁螺紋連接有限位環一，所述支撐板的內壁滑動連接有復位桿，連接頭一的外壁設置有螺紋，通過限位環一對基準板移動的距離進行限位工作，避免導向棒滑出支撐板，支撐板的另一組通孔滑動連接有復位桿。

9、優選的，所述復位桿外壁固定連接有連接頭二，所述連接頭二的外壁螺紋連接有限位環二，所述支撐板的外壁焊接有復位彈簧，所述復位彈簧遠離支撐板的一端焊接在限位環二的外壁上，連接頭二的外壁設置有螺紋，通過限位環二對復位桿移動的距離進行限位工作。避免復位桿滑出支撐板，當基準板失去預制梁的推力時，通過復位彈簧使復位桿自動復位，進而帶動基準板完成自動復位工作。

10、優選的，所述轉動座的頂部固定連接有凸塊，所述凸塊的外壁卡接有卡塊，放置座上開設有定位槽，卡塊上開設有卡槽，凸塊可以卡接進卡槽的內壁，先使卡塊的卡槽與凸塊完成卡接，然后轉動轉動座，使卡塊的另一端插進定位槽中，完成對轉動座角度的限位工作，此時轉動座與放置座之間的夾角為九十度。

11、本實用新型提供了一種預制梁與支座快速對中定位裝置。具備以下有益效果：

12、(1)、該預制梁與支座快速對中定位裝置將放置座放置在永久支座的頂端，利用雙向螺紋桿驅動兩組夾持塊相向移動，使兩組夾持塊夾持住永久支座，從而固定放置座的位置，基準板上配備的激光發射器能夠發射出激光，使工作人員可以迅速判斷預制梁與支座的偏移距離，從而指導吊裝設備進行高效的校準工作不僅提高了校準的精準度，也顯著提升了工作效率，為整個施工過程帶來了極大的便利。

13、(2)、該預制梁與支座快速對中定位裝置通過抽出卡塊，使卡塊與放置座分開，方便旋轉180度轉動座，然后重新使卡塊與凸塊完成緊密卡接，并使卡塊插進放置座上的定位槽中，完成該裝置的轉向工作，即可對支座的另一頭預制梁進行對齊工作，提高預制梁的定位效率。

技術特征：

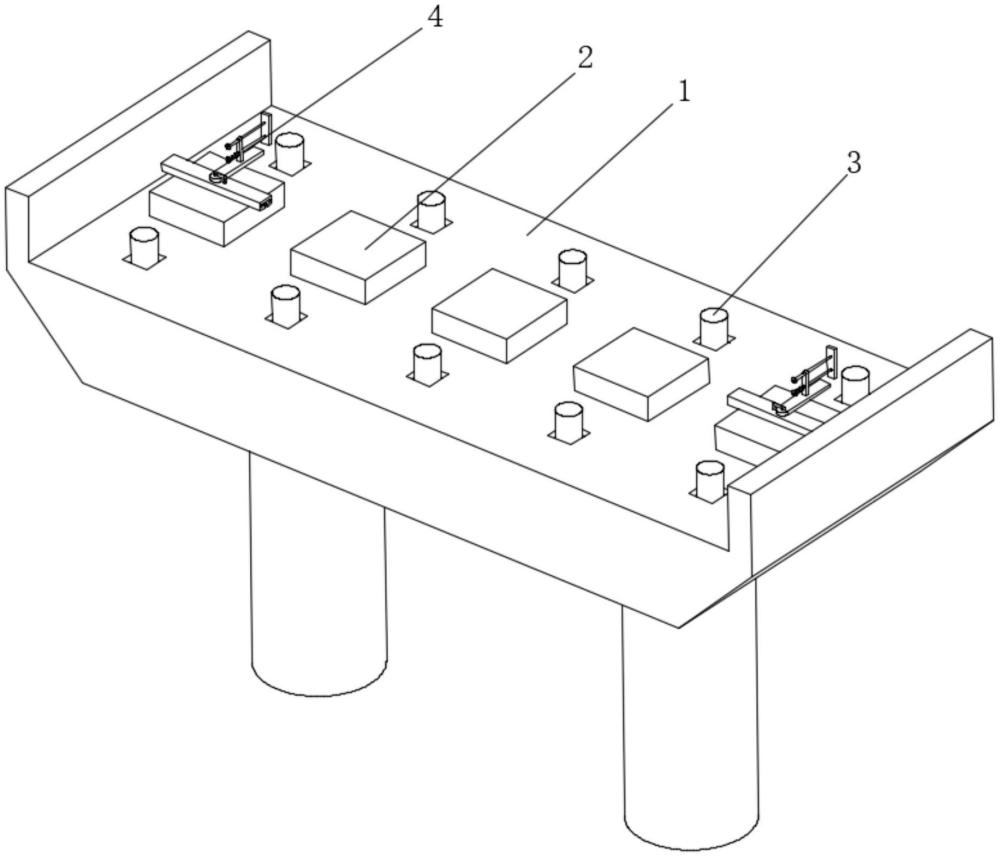

1.一種預制梁與支座快速對中定位裝置，包括支座(1)，其特征在于：所述支座(1)的頂部固定連接有永久支座(2)，所述支座(1)的頂部固定連接有臨時支座(3)，所述永久支座(2)上設置有定位裝置(4)，所述定位裝置(4)包括：

2.根據權利要求1所述的一種預制梁與支座快速對中定位裝置，其特征在于：所述放置座(41)的內壁滑動連接有夾持塊(44)，所述夾持塊(44)的內壁螺紋連接在雙向螺紋桿(42)的外壁上。

3.根據權利要求1所述的一種預制梁與支座快速對中定位裝置，其特征在于：所述支撐板(46)的內壁滑動連接有導向棒(47)，所述導向棒(47)的外壁固定連接有基準板(48)，所述基準板(48)的內壁固定連接有激光發射器(49)。

4.根據權利要求3所述的一種預制梁與支座快速對中定位裝置，其特征在于：所述導向棒(47)的外壁固定連接有連接頭一(5)，所述連接頭一(5)的外壁螺紋連接有限位環一(6)，所述支撐板(46)的內壁滑動連接有復位桿(7)。

5.根據權利要求4所述的一種預制梁與支座快速對中定位裝置，其特征在于：所述復位桿(7)外壁固定連接有連接頭二(8)，所述連接頭二(8)的外壁螺紋連接有限位環二(9)，所述支撐板(46)的外壁焊接有復位彈簧(10)，所述復位彈簧(10)遠離支撐板(46)的一端焊接在限位環二(9)的外壁上。

6.根據權利要求1所述的一種預制梁與支座快速對中定位裝置，其特征在于：所述轉動座(45)的頂部固定連接有凸塊(11)，所述凸塊(11)的外壁卡接有卡塊(12)。

技術總結
本技術屬于預制梁與支座定位領域，具體涉及一種預制梁與支座快速對中定位裝置，包括支座，所述支座的頂部固定連接有永久支座，所述支座的頂部固定連接有臨時支座，所述永久支座上設置有定位裝置，所述定位裝置包括放置座，所述永久支座的頂部設置有放置座，所述放置座的內壁轉動連接有雙向螺紋桿。該預制梁與支座快速對中定位裝置通過兩組夾持塊夾持住永久支座，從而固定放置座的位置，基準板上配備的激光發射器能夠發射出激光，使工作人員可以迅速判斷預制梁與支座的偏移距離，從而指導吊裝設備進行高效的校準工作不僅提高了校準的精準度，也顯著提升了工作效率，為整個施工過程帶來了極大的便利。
