本技術屬于數據通信，具體地說，是涉及一種高速率小型化的透鏡光纖陣列組件、光發射器件及光接收器件。

背景技術：

1、隨著光通信產品在4g、5g及云服務推廣及深入應用，對并行光電轉換模塊的需求與日劇增，市場需求也朝著不斷小型化、高速率、高密度、寬溫區、低功耗方向發展。

2、目前市場上對于高速率的并行光電模塊光路部分基本采用開模的塑料件實現，但是普遍存在需要配合jumper或mt插芯來轉接光路，整體光路部分尺寸偏大。另外，由于塑料透鏡本身材質cte（熱膨脹系數）偏高，會導致用于寬溫區模塊時高低溫光功率變化較大。

技術實現思路

1、本實用新型的目的在于提供一種用玻璃材質一體制作而成的透鏡光纖陣列組件，將透鏡與光纖陣列設計成一個全新的整體，均采用cte較小的玻璃材質，實現光路小型化同時提高寬溫區光功率的穩定性。

2、本實用新型采用以下技術方案予以實現：

3、提出一種透鏡光纖陣列組件，包括：

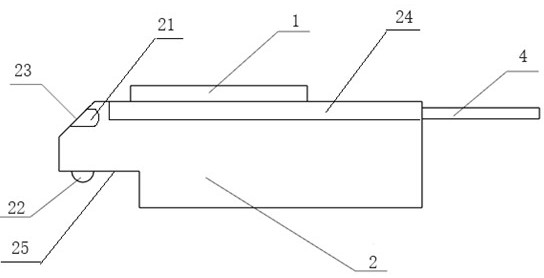

4、玻璃材質的異形透鏡主體（2），其頂面刻蝕形成v槽（24），其底面呈倒階梯狀，其一個側面呈反射斜面（23）；在反射斜面（23）與v槽（24）相接的位置刻蝕形成第一陣列透鏡組（21），第一陣列透鏡組（21）由多個第一透鏡組成，一個第一透鏡對應一個v槽（24）；在倒階梯狀底面的高階區域（25）刻蝕形成第二陣列透鏡組（22），第二陣列透鏡組（22）由多個第二透鏡組成，且每個第二透鏡在垂向上與第一陣列透鏡組（21）的一個第一透鏡在同一光路上；

5、光纖陣列（4），排布在v槽（24）中；

6、玻璃蓋板（1），覆蓋光纖陣列（4）。

7、在本實用新型一些實施例中，反射斜面（23）與水平面夾角呈45o。

8、在本實用新型一些實施例中，在反射斜面（23）鍍膜。

9、與現有技術相比，本實用新型的優點和積極效果是：本實用新型提出的透鏡光纖陣列組件，采用熱膨脹系數小的玻璃材質將透鏡與光纖陣列設計成一個全新的整體，減少了膠粘光組件帶來的可靠性風險，實現光路小型化同時能夠提高寬溫區光功率的穩定性。

10、進一步的，相比在透鏡產品的部分區域鍍膜成本比較高的現有狀況，在本實用新型的結構下，可在反射斜面表面鍍膜來增加光路的反射，以及可以對部分通道的光纖進行不同角度研磨而滿足降低功率的要求，即可以降低成本、簡化工藝，又可以減小鍍膜引起的透鏡污染。

11、提出一種光發射器件，包括：

12、如上所述的透鏡光纖陣列組件；

13、激光器（5），通過有源耦合將其光口位置與所述透鏡光纖陣列組件的第二陣列透鏡（22）對齊；

14、發射電芯片（7），電連接激光器（5）。

15、提出一種光接收器件，包括：

16、如上所述的透鏡光纖陣列組件；

17、光電轉換芯片（3），通過有源耦合將其光口位置與所述透鏡光纖陣列組件的第二陣列透鏡（22）對齊；

18、接收電芯片（6），電連接光電轉換芯片（3）。

19、與現有技術相比，本實用新型的優點和積極效果是：本實用新型提出的光發射器件中，可以對激光器發射出的光經第二陣列透鏡整形后進入光纖，可以提高激光器的耦合效率，同時可以兼顧不同發散角的激光器，兼容性較強；光接收器件中，從光纖輸出的光，經過第一陣列透鏡的整形、反射斜面的全反射后，光斑再經過第二陣列透鏡的匯聚整合，直徑變小，能夠匹配光電轉換芯片光敏區減小后的尺寸，從而增大耦合余量及耦合效率，這期間反射面增加反射，也能提高耦合效率，從而解決隨著速率的提高，光電轉換芯片光敏區減小后造成的耦合效率降低的問題，提升接收端的耦合效率。

20、結合附圖閱讀本實用新型實施方式的詳細描述后，本實用新型的其他特點和優點將變得更加清楚。

技術特征：

1.一種透鏡光纖陣列組件，其特征在于，包括：

2.根據權利要求1所述的透鏡光纖陣列組件，其特征在于，反射斜面（23）與水平面夾角呈45o。

3.根據權利要求1所述的透鏡光纖陣列組件，其特征在于，在反射斜面（23）鍍膜。

4.一種光發射器件，其特征在于，包括：

5.一種光接收器件，其特征在于，包括：

技術總結
本技術公開了一種透鏡光纖陣列組件、光發射器件及光接收器件，將透鏡與光纖陣列采用玻璃材質制作為一個整體，通過兩組陣列透鏡以及反射斜面設計將光線實施整形、全反射和匯聚來實現光數據的傳輸，提高了光發射端和光接收端的耦合效率；同時，由于玻璃材質熱膨脹系數小，避免了塑料透鏡熱膨脹系數偏高而導致寬溫度下光功率不穩定的問題，實現光路小型化同時提高寬溫區光功率的穩定性的技術效果。

技術研發人員：邰慧琴,仲兆良,王新華,趙翔
受保護的技術使用者：青島興航光電技術有限公司
技術研發日：20240717
技術公布日：2025/4/28
