本發明涉及工業加工技術領域，具體為一種用于塑料薄膜加工的廢料回收裝置。

背景技術：

塑料薄膜就是用聚氯乙烯、聚乙烯、聚丙烯、聚苯乙烯以及其他樹脂制成的薄膜，用于包裝,以及用作覆膜層。塑料包裝及塑料包裝產品在市場上所占的份額越來越大，特別是復合塑料軟包裝，已經廣泛地應用于食品、醫藥、化工等領域，其中又以食品包裝所占比例最大，比如飲料包裝、速凍食品包裝、蒸煮食品包裝、快餐食品包裝等，這些產品都給人們生活帶來了極大的便利，在塑料薄膜加工的過程中，會切割出許多的廢料和碎屑，不僅造成材料的浪費，而且會污染環境。

技術實現要素：

本發明的目的在于提供一種用于塑料薄膜加工的廢料回收裝置，具備節能材料，保護環境的優點，解決了現有技術中浪費材料，污染環境的問題。

為實現上述目的，本發明提供如下技術方案：一種用于塑料薄膜加工的廢料回收裝置，包括箱體，所述箱體頂板的內壁上固定連接有滑軌，所述滑軌的下表面開設有第一滑槽，所述第一滑槽通過其內部設置的第一滑塊滑動連接有固定架，所述固定架的底部固定連接有切割裝置，所述切割裝置的下側設置有支撐板，所述支撐板的上表面設置有固定裝置，所述固定裝置的左側設置有卷筒，所述支撐板的下側設置有第一回收箱，所述第一回收箱的右側設置有第一引風機，所述第一引風機進氣口處設置的通氣管貫穿支撐板且延伸至支撐板的上側，所述第一引風機通過其出氣口處設置的通氣管與第一回收箱連通，所述第一回收箱的左側設置有第二回收箱，所述第一回收箱通過其左側板中部開設的通孔與第二回收箱連通，所述箱體的外側設置有第二引風機，所述第二引風機進氣口處設置的通氣管分別貫穿箱體和第二回收箱的左側板且與第二回收箱連通。

優選的，所述固定裝置包括固定板，所述固定板的上表面開設有切割槽，所述切割槽的兩側均設置有下固定塊，所述下固定塊的上側設置有上固定塊，所述上固定塊遠離切割槽的一側開設有第二滑槽，所述第二滑槽通過其內部設置的第二滑塊與上固定塊滑動連接，所述上固定塊和下固定塊之間通過螺栓螺紋連接。

優選的，所述第一回收箱的內部安裝有傾斜設置的第一過濾網，所述第二回收箱的內部固定連接有第二過濾網，且第一過濾網與第二過濾網的孔徑相同。

優選的，所述第一過濾網位于第一回收箱左側板上開設的通孔的下側。

與現有技術相比，本發明的有益效果如下：

1、本發明通過在箱體的內部分別設置有第一回收箱和第二回收箱，可以對切割下來的邊角料進行集中處理，可以對廢料進行回收利用，可以節省材料，降低成本，而且可以避免污染環境，能夠做到節能環保，而且將廢料集中處理，還可以避免碎屑在箱體內部飛散影響對塑料薄膜進行加工，避免影響產品的質量，使用更加方便，且本發明結構比較簡單，使用方便。

2、本發明通過在第一回收箱的內部安裝有傾斜的第一過濾網，可以將廢料與碎屑進行分離處理，回收更加方便，可以節省時間，提高工作效率，而且方便過濾出來的廢料進入第二回收箱內，避免堵塞第一過濾網，而且第一引風機進氣口處設置的通氣管可以及時將切割出來的廢料吸收進第一回收箱內，避免影響切割裝置的工作，使用更加方便。

附圖說明

圖1為本發明結構示意圖；

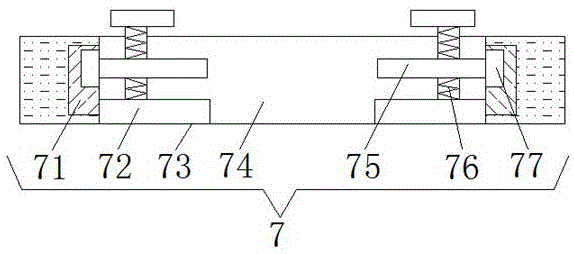

圖2為本發明固定裝置結構示意圖。

圖中：1箱體、2滑軌、3第一滑槽、4第一滑塊、5固定架、6切割裝置、7固定裝置、71第二滑槽、72下固定塊、73固定板、74切割槽、75上固定塊、76螺栓、77第二滑塊、8通氣管、9第一引風機、10第一過濾網、11第一回收箱、12第二過濾網、13第二回收箱、14第二引風機、15支撐板、16卷筒。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，一種用于塑料薄膜加工的廢料回收裝置，包括箱體1，將塑料薄膜放在箱體1內部加工，不僅可以避免碎屑飛散導致環境污染，還方便對廢料進行回收利用，而且可以避免薄膜受到損壞，避免影響產品的質量，箱體1頂板的內壁上固定連接有滑軌2，滑軌2的下表面開設有第一滑槽3，方便調整切割裝置6的位置，方便對薄膜進行加工，使用方便，可以節省時間，提高工作效率，第一滑槽3通過其內部設置的第一滑塊4滑動連接有固定架5，固定架5的底部固定連接有切割裝置6，切割裝置6的下側設置有支撐板15，起到支撐薄膜的作用，保持薄膜的穩定，避免薄膜發生晃動導致材料的損失，保證產品的質量，支撐板15的上表面設置有固定裝置7，將薄膜進行固定，方便進行加工，固定裝置7包括固定板73，固定板73的上表面開設有切割槽74，方便碎屑進入第一回收箱11內，避免碎屑飛散導致環境污染，方便對碎屑進行回收利用，切割槽74的兩側均設置有下固定塊72，下固定塊72的上側設置有上固定塊75，通過上固定塊75和下固定塊72將薄膜進行固定，而且可以避免薄膜出現褶皺，上固定塊75遠離切割槽74的一側開設有第二滑槽71，第二滑槽71通過其內部設置的第二滑塊77與上固定塊75滑動連接，方便調整上固定塊75的位置，有利于將薄膜進行固定，而且方便取出產品，上固定塊75和下固定塊72之間通過螺栓76螺紋連接，方便控制上固定塊的位置，固定裝置7的左側設置有卷筒16，方便薄膜的放置，避免薄膜出現褶皺或者斷裂，減少損失，支撐板15的下側設置有第一回收箱11，可以對切割下來的邊角料進行集中處理，可以對廢料進行回收利用，可以節省材料，降低成本，而且可以避免污染環境，能夠做到節能環保，第一回收箱11的右側設置有第一引風機9，可以及時將切割出來的廢料吸收進第一回收箱11內，避免影響切割裝置的工作，使用更加方便，第一引風機9進氣口處設置的通氣管8貫穿支撐板15且延伸至支撐板15的上側，第一引風機9通過其出氣口處設置的通氣管8與第一回收箱11連通，方便第一引風機9將碎屑送進第一回收箱11中，第一回收箱11的左側設置有第二回收箱13，第一回收箱11的內部安裝有傾斜設置的第一過濾網10，第一過濾網10位于第一回收箱11左側板上開設的通孔的下側，可以將廢料與碎屑進行分離處理，回收更加方便，可以節省時間，提高工作效率，而且方便過濾出來的廢料進入第二回收箱13內，避免堵塞第一過濾網10，第二回收箱13的內部固定連接有第二過濾網12，且第一過濾網10與第二過濾網12的孔徑相同，第一回收箱11通過其左側板中部開設的通孔與第二回收箱13連通，方便過濾出來的廢料進入第二回收箱13內，方便將廢料分離，箱體1的外側設置有第二引風機14，第二引風機14進氣口處設置的通氣管8分別貫穿箱體1和第二回收箱13的左側板且與第二回收箱13連通，可以及時的將第二回收箱13內部的碎屑排出進行集中處理。

工作原理：使用時，將薄膜卷在卷筒16上，然后利用上固定塊75和下固定塊72將薄膜夾住，然后將螺栓76旋緊，將薄膜固定，通過滑軌2下表面的滑槽3調整切割裝置6的位置對薄膜進行切割，切割出來的碎屑通過切割槽74落入第一回收箱11，第一引風機9出氣口處設置的通氣管8將飛散的碎屑吸收進第一回收箱11內，第一過濾網10對第一回收箱11內的廢料進行過濾，然后第二引風機14將碎屑排出。

綜上所述：該用于塑料薄膜加工的廢料回收裝置，通過在箱體1的內部分別設置有第一回收箱11和第二回收箱13，可以對切割下來的邊角料進行集中處理，可以對廢料進行回收利用，可以節省材料，降低成本，而且可以避免污染環境，能夠做到節能環保，而且將廢料集中處理，還可以避免碎屑在箱體1內部飛散影響對塑料薄膜進行加工，避免影響產品的質量，使用更加方便，且本發明結構比較簡單，使用方便，解決了現有技術中浪費材料，污染環境的問題。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
