本實用新型涉及物流設備技術領域，尤其是涉及一種新型電池搬運裝置。

背景技術：

隨著科技的發展，蓄電池已經越來越多的應用與汽車、電瓶車和叉車等工具中，對于蓄電池的需求也逐年增大，但是在蓄電池生產中依舊出現大大小小的問題，導致蓄電池生產效率低下，目前在蓄電池生產過程中，半成品的蓄電池搬運麻煩，并且在有的使用場合，會經常更換蓄電池，現有的更換方式大多時采用人工搬動或者借助叉車搬運，這樣需要大量的勞動力，效率太低，同時在運輸搬運過程中容易劃傷半成品蓄電池，造成外觀的缺陷，因此，解決這一類的問題顯得尤為重要。

技術實現要素：

本實用新型要解決的問題是提供一種結構簡單、設計合理、穩定性高、使用方便和搬運電池效率較高的新型電池搬運裝置。

為解決上述技術問題，本實用新型采用的技術方案是：一種新型電池搬運裝置，包括有機架以及設置在所述機架上的支撐架，所述支撐架的頂部設置有操作面板，所述機架內設置有空腔，所述空腔的底部設置有電機，所述電機的輸出軸上連接有減速機，所述減速機的輸出軸連接有絲桿，所述絲桿的左右兩端均設置有滑軌，所述滑軌的外側設置有固定座，所述固定座之間設置有滾筒組，所述絲桿上嵌入有活動板，所述活動板的底部設置有滑槽，所述滑槽與所述滑軌配合連接，所述活動板的一側設置有吸緊裝置。

優選地，上述的一種新型電池搬運裝置，其中所述機架的底部設置有底座，所述底座由方形鋼管制成。

優選地，上述的一種新型電池搬運裝置，其中所述機架的頂部設置有電源接頭。

優選地，上述的一種新型電池搬運裝置，其中所述空腔的一側設置有電控箱。

優選地，上述的一種新型電池搬運裝置，其中所述減速機通過連軸器與所述絲桿連接。

優選地，上述的一種新型電池搬運裝置，其中所述吸緊裝置通過連接柱與所述活動板連接。

優選地，上述的一種新型電池搬運裝置，其中所述吸緊裝置為真空吸盤。

優選地，上述的一種新型電池搬運裝置，其中所述吸緊裝置為電磁鐵。

本實用新型具有的優點和有益效果是：機架內設置有空腔，空腔的底部設置有電機，電機的輸出軸上連接有減速機，減速機的輸出軸連接有絲桿，絲桿的左右兩端均設置有滑軌，滑軌的外側設置有固定座，固定座之間設置有滾筒組，絲桿上嵌入有活動板，活動板的底部設置有滑槽，滑槽與滑軌配合連接，活動板的一側設置有吸緊裝置，整體結構簡單，設計合理，穩定性較高，工作時電機旋轉，然后帶動絲桿旋轉，活動板在絲桿的帶動下可以沿滑軌前后滑動，這樣吸緊裝置就可以將電池拖進空腔或者推出，便于人們快速的更換電池，使用較方便，同時在更換過程中對電池也起到了一個較好的保護作用。

附圖說明

圖1是本實用新型實施例1的立體圖；

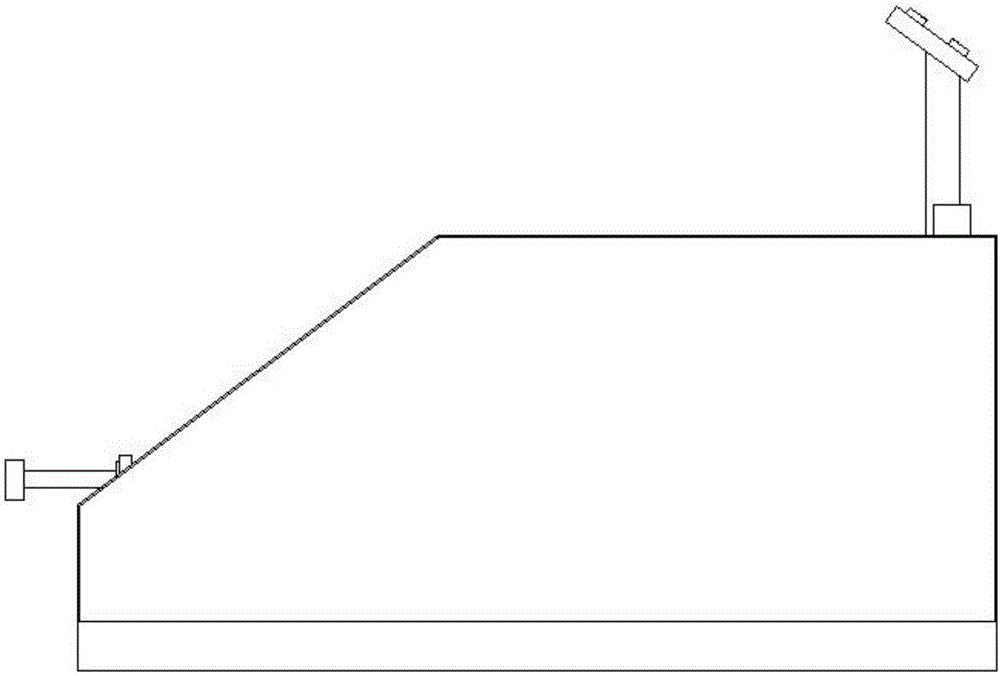

圖2是本實用新型實施例1的左視圖；

圖3是本實用新型實施例1的俯視圖；

圖4是本實用新型實施例2的立體圖。

圖中：1、機架 2、連軸器 3、絲桿

4、滑軌 5、活動板 6、底座

7、電磁鐵 8、滑槽 9、連接柱

10、固定座 11、滾筒組 12、電控箱

13、操作面板 14、支撐架 15、電源接頭

16、空腔 17、電機 18、減速機

19、真空吸盤

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

〖實施例1〗

如圖1、圖2和圖3所示，一種新型電池搬運裝置，包括有機架1以及設置在機架1上的支撐架14和電源接頭15，支撐架14的頂部設置有操作面板13，機架1的底部設置有底座6，底座6由方形鋼管制成，機架1內設置有空腔16，空腔16的一側設置有電控箱12，空腔16的底部設置有電機17，電機17的輸出軸上連接有減速機18，減速機18的輸出軸連接有絲桿3，減速機18通過連軸器2與絲桿3連接，絲桿3的左右兩端均設置有滑軌4，滑軌4的外側設置有固定座10，固定座10之間設置有滾筒組11，絲桿3上嵌入有活動板5，活動板5的底部設置有滑槽8，滑槽8與滑軌4配合連接，活動板5的一側設置有吸緊裝置，吸緊裝置通過連接柱9與活動板5連接，吸緊裝置為真空吸盤19。

〖實施例2〗

如圖4所示，本實施例與上述實施例1的結構和原理基本相似，其不同特征在于，將吸緊裝置換成電磁鐵7，整體結構簡單，設計合理，穩定性較高，工作時電機17旋轉，然后帶動絲桿3旋轉，活動板5在絲桿3的帶動下可以沿滑軌4前后滑動，這樣吸緊裝置就可以將電池拖進空腔16或者推出，便于人們快速的更換電池，使用較方便，同時在更換過程中對電池也起到了一個較好的保護作用。

以上對本實用新型的一個實施例進行了詳細說明，但所述內容僅為本實用新型的較佳實施例，不能被認為用于限定本實用新型的實施范圍。凡依本實用新型申請范圍所作的均等變化與改進等，均應仍歸屬于本實用新型的專利涵蓋范圍之內。
