本實用新型涉及汽車制造技術領域，尤其是一種車門限位器安裝加強結構。

背景技術：

車門限位器安裝點機構是裝配車門的核心部件之一，然而現有乘用車一般在限位器安裝點未增加任何加強機構，經常出現剛度和強度不足，不能滿足支撐車門限位器強度要求，造成車門限位要求有問題，影響乘車舒適性和安全性；針對上述問題可通過在限位器安裝處合理配置穩定的加強結構，同時滿足使用要求，保證安裝部位的強度。

技術實現要素：

本實用新型的目的在于：針對上述現有技術存在的問題，提出一種車門限位器安裝加強結構，滿足車門限位器固定要求、使用安全要求，且方便可靠、裝配簡易。

為了達到以上目的，本實用新型的一種車門限位器安裝加強結構，包括車門、車側圍以及其間安裝限位器，車側圍由內至外含內側面、厚度面，厚度面外緣設成一定寬度的外折面，其特征在于：所述限位器與車側圍間增設加強結構，所述加強結構包括支架，支架由板狀身驅及其左、右端分別以對應凹、凸弧狀延伸反向左、右板狀體而形成，支架身驅上設有連接限位器底座的安裝孔；支架的左、右板狀體兩端分別與車側圍上內側面、外折面焊接，且經安裝孔螺紋連接限位器底座。

進一步地，所述安裝孔有三個，并成三角形分布。

進一步地，所述支架的左板狀體上表面與其身驅上表面構成夾角為135°～ 136°, 所述支架的右板狀體下表面與其身驅下表面構成夾角為135°～ 136°。

進一步地，還包括加強板，所述加強板貼于支架身驅背部上，加強板一端形成與凸弧狀相對應的凹弧狀，并與支架凸弧狀背部配合焊接；加強板另一端為平板狀，且與支架身驅背部對應焊接。

進一步地，所述加強板上依其凹弧狀兩側一體形成對應向下耳狀翻邊，支架身驅兩側具有與兩側耳狀翻邊對應焊連的翼，翼的寬小于翻邊的寬，其中翻邊的寬小于10mm；加強板上設有與安裝孔對應相通的圓孔，且經安裝孔、圓孔螺紋連接限位器底座。

更進一步地，所述支架的右板狀體上開設一個鉸鏈孔。

再進一步地，所述支架為2.0mm鋼板、加強板為1.0mm鋼板。

該實用新型的有益效果：本加強機構采用支架和加強板同時與車體側圍上內側面、厚度面對應焊接，設計簡單、可靠,滿足支撐車門限位器強度要求。解決了法規對于車門限位的要求以及因此出現車門維修問題，進而降低了車門維修頻率；并且加強機構在設計和安裝時生產工藝簡單，性能可靠、成本低、容易實施等特點。

附圖說明

下面結合附圖對本實用新型作進一步的說明。

圖1為本實用新型的支架結構示意圖。

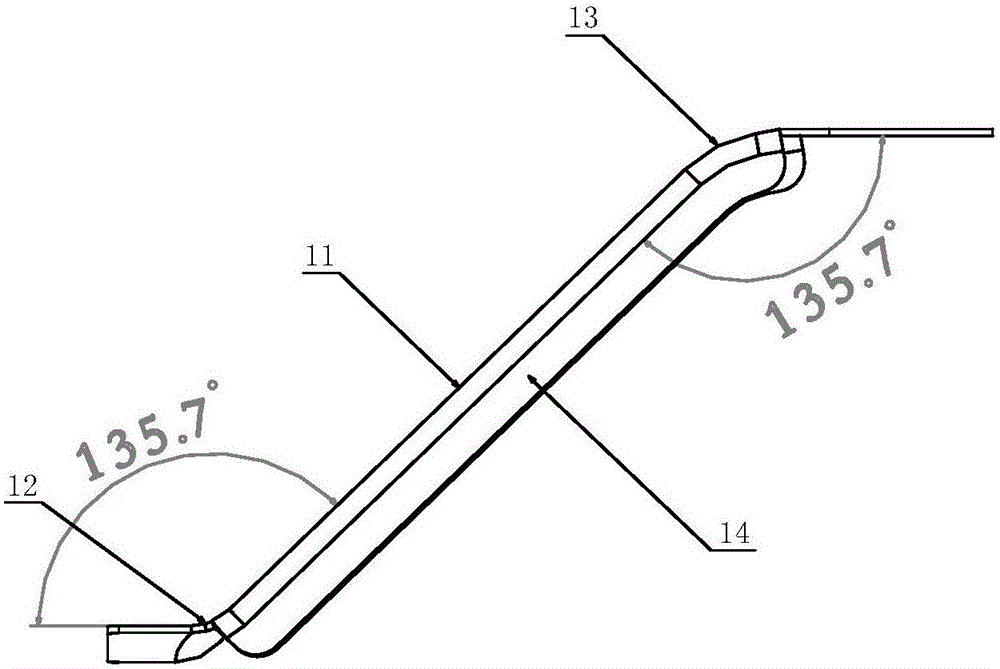

圖2為本實用新型的支架側面結構示意圖。

圖3為本實用新型的加板板結構示意圖。

圖4為支架與加強板組裝加強結構示意圖。

圖5為本實用新型加強結構在車側圍與車門上布置示意圖。

圖6為本實用新型加強結構在車側圍與車門上細節布置示意圖。

具體實施方式

實施例一

如圖1-圖6中所示，本實用新型一種車門限位器安裝加強結構，包括車門A、車側圍B以及其間安裝限位器C，車側圍B由內至外含有內側面b1、厚度面b2，厚度面外緣設成一定寬度的外折面b3，限位器C與車側圍B間增設加強結構，加強結構包括支架1，支架1由板狀身驅11及其左、右端分別以對應凹弧狀12、凸弧狀13延伸成反向左板狀體2、右板狀體3而形成，支架1身驅上設有連接限位器底座5的安裝孔15，如圖1所示；結合圖1形成：支架1的左板狀體2、右板狀體3兩端分別與車側圍上內側面b1、外折面焊接b3，且經安裝孔15螺紋連接限位器底座5。進一步地，在本實施例中，還在支架身驅背部增加加強板4，更能增加加強結構的強度，如圖3所示，加強板4一端形成與凸弧狀13相對應的凹弧狀，并與支架凸弧狀13背部配合焊接，如圖4所示，加強板4另一端為平板狀，且與支架身驅11背部對應焊接；并且，加強板4上依凹弧狀兩側一體形成對應向下耳狀翻邊41，支架身驅11兩側具有與兩側耳狀翻邊41對應焊連的翼14，翼14的寬小于翻邊41的寬，其中翻邊41的寬小于10mm，翻邊41過寬不便于與車側圍B上的接觸，如圖4所示；支架1上設有連接限位器底座5的安裝孔15，這里安裝孔15有三個，并成三角形分布，加強板4上具有與安裝孔15對應相通的圓孔42，且經三個安裝孔15、三個圓孔42螺紋連接限位器底座5，支架1的左板狀體2、右板狀體3兩端分別與車側圍上內側面b1、外折面b3焊接，如圖5和圖6所示。

在上述制作中，支架1的左板狀體2上表面與其身驅11上表面構成夾角為135°～ 136°,在本實施例中，此處夾角度采用135.7°，如圖2所示；在上述制作中，支架1的右板狀體3下表面與其身驅11下表面構成夾角為135°～ 136°，在本實施例中，此處夾角度采用135.7°，如圖2所示。

最后，支架1的右板狀體3上開設一個鉸鏈孔16，鉸鏈孔16便于與車體上各部件的銜接或安裝。最后，要求支架1采用2.0mm鋼板、加強板4采用1.0mm鋼板。

本實施例在制作與安裝時，采用支架1（見圖1）與加強板4（見圖3）通過若干個焊接點形成加強機構（見圖4），然后通過支架左板狀體2、右板狀體3分別焊接于車體側圍B上內側面b1、外折面b3上，再經三個安裝孔15、三個圓孔42內加裝三個螺栓和相應螺母裝配車門限位器底座5上（見圖5和圖6）；該加強機構總體提升抗拉強度，滿足支撐車門限位器強度要求。

該機構在設計時很好地考慮了焊接可行性，同時考慮車門限位器的拆裝維修；當需要更換拆下車門限位器時，不會影響周邊任何部件，可單獨拆下，并且操作空間足夠。本機構設計簡單，焊接方便，生產高效，使用可靠且裝配簡易，符合車輛部件的研發生產要求，通過試驗和生產，驗證說明了該加強機構符合要求。
