本發明涉及定位夾具技術領域，尤其涉及一種萬能定位夾具。

背景技術：

市面上現在手機總成貼合的治具主要有兩種，一種是定形定位治具，此治具已被應用多年，每一種型號的手機都必須做一套治具，甚至同種型號的手機尺寸有偏差的也要重開另外一種治具。第二種是市場上通用的萬能定位夾具，此種萬能定位夾具需手工對位，手工壓合后再放入貼合機貼合，因此存在定位基準差，對位流程長，壓合過程中的氣泡灰塵難以消除等諸多不足，且此種萬能定位夾具整體臃腫龐大，精度差，操作工時長，因此很難推廣使用。

技術實現要素：

本發明的目的在于提供一種結構簡單、定位精準、方便操作且通用性高的萬能定位夾具。

為達此目的，本發明采用以下技術方案：

一種萬能定位夾具，包括夾具座，以及與所述夾具座樞接的連桿定位機構，所述連桿定位機構包括對稱設置于夾具座的Y軸兩側的兩個第一平行四邊形連桿機構、對稱設置于夾具座的X軸兩側的兩個第二平行四邊形連桿機構、以及橫向設置于兩個所述第一平行四邊形連桿機構之間和縱向設置于兩個第二平行四邊形連桿機構之間用于構成工件定位框的若干根定位連桿；

當所述第一平行四邊形連桿機構和所述第二平行四邊形連桿機構圍繞樞接軸反向轉動時，工件被所述工件定位框夾緊；

當所述第一平行四邊形連桿機構和所述第二平行四邊形連桿機構圍繞樞接軸正向轉動時，工件與所述工件定位框分離。

其中，至少有一所述定位連桿設置有用于工件在X軸或Y軸方向進行微調的微調機構。

其中，所述微調機構包括平行間隔樞接于所述定位連桿的第一連桿和第二連桿、兩端與所述第一連桿和第二連桿相樞接且與所述定位連桿平行設置的定位板、以及用于驅動所述定位板沿X軸或Y軸往返運動的絲桿。

其中，所述若干根定位連桿包括平行設置于相鄰所述第一平行四邊形連桿機構之間的第一X軸連桿和第二X軸連桿、以及平行設置于相鄰所述第二平行四邊形連桿機構之間的第一Y軸連桿和第二Y軸連桿。

其中，所述第一平行四邊形連桿機構和所述第二平行四邊形連桿機構均由四根連桿首尾依次樞接組合而成。

其中，所述第一X軸連桿和第二X軸連桿，以及第一Y軸連桿和第二Y軸連桿的兩端均與相鄰連桿之間的樞接軸樞接。

其中，所述第一X軸連桿、第二X軸連桿、第一Y軸連桿及第二Y軸連桿中任意三連桿均設置有定位滑塊。

其中，所述工件定位框下方的夾具座上貫穿設置有用于工件與外部工件貼合的孔位。

其中，所述第一平行四邊形連桿機構和所述第二平行四邊形連桿機構與所述夾具座的樞接處均設置有強力磁鐵。

其中，該萬能定位夾具還包括與所述夾具座配合后形成用于容納連桿定位機構腔室的頂蓋，所述頂蓋貫穿設置有驅動滑槽。

本發明的有益效果：本發明包括夾具座，以及與所述夾具座樞接的連桿定位機構，所述連桿定位機構包括對稱設置于夾具座的Y軸兩側的兩個第一平行四邊形連桿機構、對稱設置于夾具座的X軸兩側的兩個第二平行四邊形連桿機構、以及橫向設置于兩個所述第一平行四邊形連桿機構之間和縱向設置于兩個第二平行四邊形連桿機構之間用于構成工件定位框的若干根定位連桿；

當所述第一平行四邊形連桿機構和所述第二平行四邊形連桿機構圍繞樞接軸反向轉動時，工件被所述工件定位框夾緊；當所述第一平行四邊形連桿機構和所述第二平行四邊形連桿機構圍繞樞接軸正向轉動時，工件與所述工件定位框分離。以此結構設計，工件定位精準，操作方便，且通用性強。

附圖說明

圖1是本發明一種萬能定位夾具的分解圖。

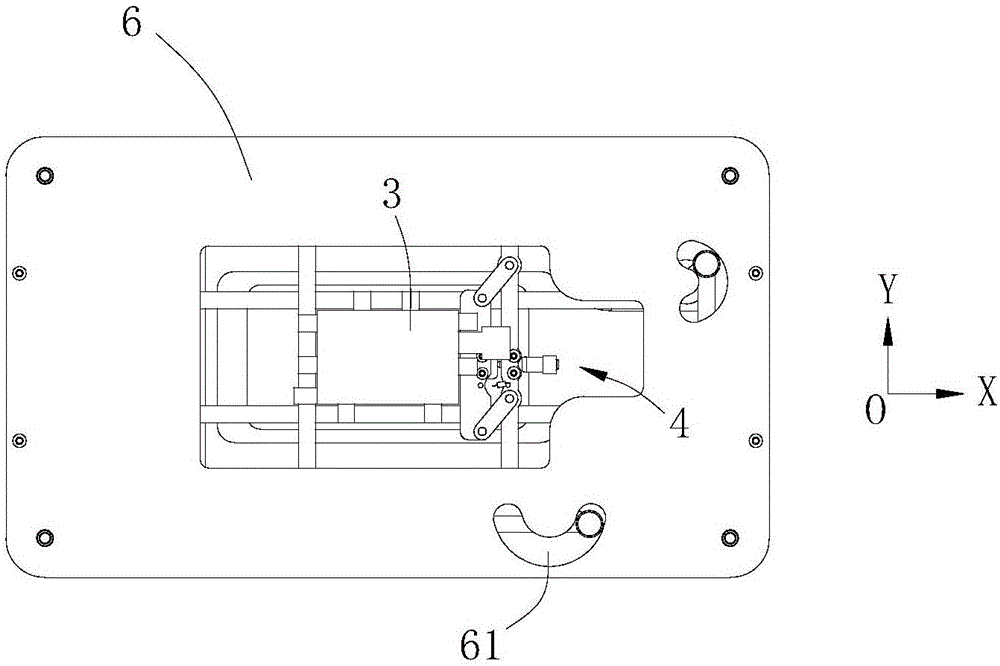

圖2是是本發明一種萬能定位夾具的平面圖。

圖3是本發明工件被所述工件定位框夾緊時的狀態圖；

圖4是本發明工件與所述工件定位框分離時的狀態圖；

圖5是圖1中連桿定位機構的軸測圖。

具體實施方式

下面結合附圖并通過具體實施方式來進一步說明本發明的技術方案。

如圖1至圖5所示，本實施例中一種萬能定位夾具，包括夾具座1，以及與所述夾具座1樞接的連桿定位機構2，所述連桿定位機構2包括對稱設置于夾具座1的Y軸兩側的兩個第一平行四邊形連桿機構21、對稱設置于夾具座1的X軸兩側的兩個第二平行四邊形連桿機構22、以及橫向設置于兩個所述第一平行四邊形連桿機構21之間和縱向設置于兩個第二平行四邊形連桿機構22之間用于構成工件定位框的若干根定位連桿；

具體的，本實施例中所述若干根定位連桿包括平行設置于相鄰所述第一平行四邊形連桿機構21之間的第一X軸連桿23和第二X軸連桿24、以及平行設置于相鄰所述第二平行四邊形連桿機構22之間的第一Y軸連桿25和第二Y軸連桿26。第一X軸連桿23和第二X軸連桿24，與第一Y軸連桿25和第二Y軸連桿26之間縱橫滑動組成如圖3及圖4所示的工件定位框，以此通過第一平行四邊形連桿機構21和第二平行四邊形連桿機構22的驅動使得工件定位框可以向內收縮或向外擴展，以此方便的對工件進行定位。

本實施例中，所述第一平行四邊形連桿機構21和所述第二平行四邊形連桿機構22均由四根連桿首尾依次樞接組合而成。所述第一平行四邊形連桿機構21和所述第二平行四邊形連桿機構22與所述夾具座1的樞接處均設置有強力磁鐵5。以此能夠依靠強力磁鐵所產生的磁力，使得第一平行四邊形連桿機構21和所述第二平行四邊形連桿機構22能夠準確的移動和定位。

本實施例中所述第一X軸連桿23和第二X軸連桿24，以及第一Y軸連桿25和第二Y軸連桿26的兩端均與相鄰連桿之間的樞接軸樞接，以此形成聯動，為了便于對不同大小的工件進行定位，本實施例中所述第一X軸連桿23、第二X軸連桿24、第一Y軸連桿25三連桿均設置有定位滑塊。

為了方便對定位后的工件位置進行微調，本實施例中在第二Y軸連桿26上設置有微調的微調機構4。微調機構4包括平行間隔樞接于所述定位連桿的第一連桿41和第二連桿42、兩端與所述第一連桿41和第二連桿42相樞接且與所述定位連桿平行設置的定位板43、以及用于驅動所述定位板43沿X軸或Y軸往返運動的絲桿44。以此能夠方便有效的對工件位置進行二次調整。

本實施例中，所述工件定位框下方的夾具座1上貫穿設置有用于工件3與外部工件3貼合的孔位12。

該萬能定位夾具還包括與所述夾具座1配合后形成用于容納連桿定位機構2腔室的頂蓋6，所述頂蓋6貫穿設置有驅動滑槽61。在使用時，可使得外部驅動裝置的動力輸出端與滑槽內的連桿樞接軸連接并沿弧形的驅動滑槽滑動，進而將弧形運動軌跡轉換為X、Y軸方向上的連桿的直線運動，從而方便有效的將工件夾緊或松開。

以上結合具體實施例描述了本發明的技術原理。這些描述只是為了解釋本發明的原理，而不能以任何方式解釋為對本發明保護范圍的限制。基于此處的解釋，本領域的技術人員不需要付出創造性的勞動即可聯想到本發明的其它具體實施方式，這些方式都將落入本發明的保護范圍之內。
