本技術涉及電氣儀表組裝檢測臺，具體為一種電氣儀表組裝檢測臺。

背景技術：

1、電氣儀表組裝檢測臺是一種能夠檢測電氣儀表的工作臺結構，查看電氣儀表是否合格。

2、例如授權公告號為“cn208636419u”的一種電氣儀表組裝檢測臺，該電氣儀表組裝檢測臺設有檢測臺面底部前側支撐腿均呈圓柱形設計，且前側左右兩側支撐腿上均對稱轉動安裝有擴容放置臺，在檢測電氣儀表時對檢測臺本體進行擴張使用，從而增加該檢測臺本體的使用面積，設有的擴容放置臺呈四分之一圓盤形結構設計，該結構設計擴容放置臺正好能夠收納放置于檢測臺面的底側，有效提高收納效果，但是在電氣儀表組裝檢測臺使用中，備用放置處為多個堆疊形式放置，加上多個放置臺之間的空間無法調整，如果放置的物件規格較大將無法進行放置，導致電氣儀表組裝檢測臺無法滿足多個物件的放置，影響電氣儀表組裝檢測臺的正常使用。

技術實現思路

1、本實用新型的目的是為了解決電氣儀表組裝檢測臺無法滿足多個物件的放置和影響電氣儀表組裝檢測臺的正常使用的問題，而提出的一種電氣儀表組裝檢測臺。

2、為實現上述目的，本實用新型提供如下技術方案：

3、設計一種電氣儀表組裝檢測臺，包括檢測臺和滑槽，所述檢測臺的底部四角均連接有控制結構，所述控制結構的外側連接有曲塊，所述曲塊的外側固接有第一箱體，所述檢測臺的底部前方左右兩側分別固接有立板，所述檢測臺的外壁連接有控制結構，所述檢測臺的頂部后方固接有支撐板，所述支撐板的正面加工有多個通口，所述輸送結構的外壁與滑槽的內壁滑動卡接，所述輸送結構位于滑槽的下方。

4、優選的，所述控制結構包括底座和圓口，多個所述底座的頂部分別與檢測臺的底部四角相固接，位于前方所述底座的正面加工有多個圓口，位于前方所述底座的外壁滑動卡接有套筒，所述套筒的外壁轉動連接有圓環，所述套筒的正面上方螺紋連接有螺桿，所述螺桿的正面固接有握把，所述圓環的頂部內側滑動卡接有凸桿。

5、優選的，所述螺桿的外壁后方與圓口的內壁相插接，所述凸桿的外壁底部與套筒的外壁下方槽口相插接。

6、優選的，所述圓環的外側與曲塊的內側相固接。

7、優選的，所述輸送結構包括圓筒和滑塊，所述圓筒的外壁左右兩側分別與立板的內壁轉動相連，所述圓筒的外壁曲槽與滑塊的外壁滑動卡接，所述滑塊的頂部固接有凸板，所述凸板的外壁與滑槽的內壁滑動卡接，所述凸板的頂部固接有方架，所述圓筒的右端固接有電機，所述電機的外壁固接有支架。

8、優選的，所述支架的左側與右側的立板的右側相固接，所述圓筒位于滑槽的下方。

9、本實用新型提出的一種電氣儀表組裝檢測臺，有益效果是：通過控制結構中握把帶著螺桿向外側前轉動，使螺桿的外壁后方脫離圓口的內壁，然后使套筒在底座的外壁上下滑動，進而使圓環上下滑動，滑動的圓環配合曲塊帶著第一箱體上下移動，空間位置的調整，接著握把帶著螺桿向后轉動，使螺桿的外壁后方與對應的圓口插接，完成套筒的位置固定，實現了空間調整，滿足電氣儀表組裝檢測臺的多個物件防止，確保電氣儀表組裝檢測臺正常使用。

技術特征：

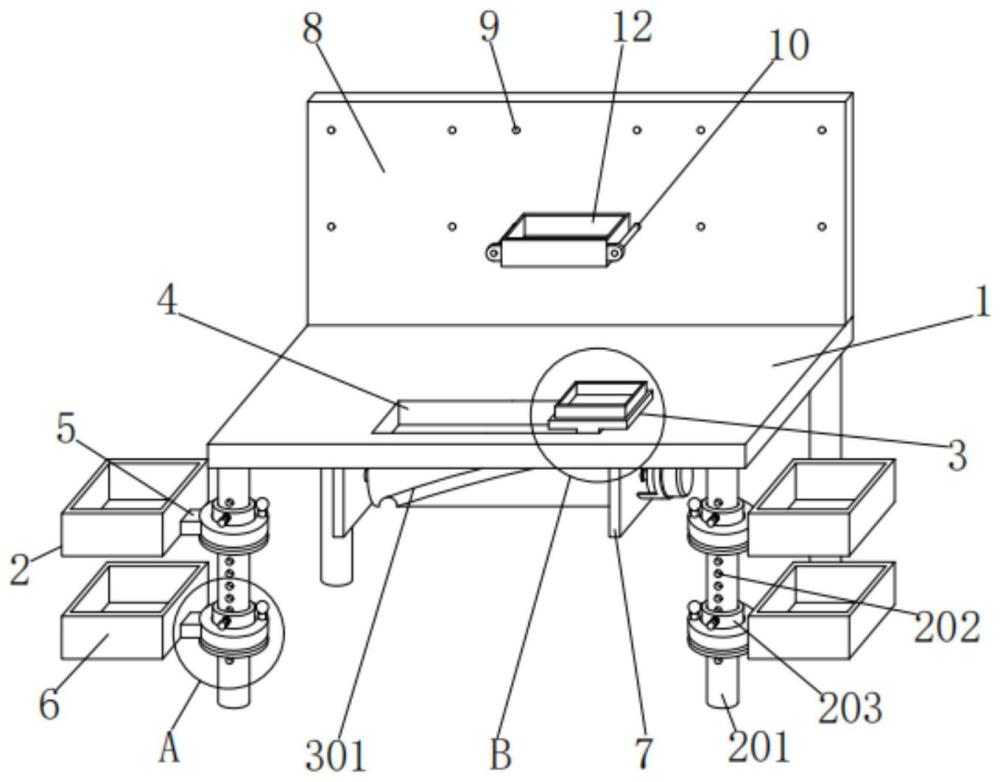

1.一種電氣儀表組裝檢測臺，包括檢測臺（1）、輸送結構（3）和滑槽（4），其特征在于：所述檢測臺（1）的底部四角均連接有控制結構（2），所述控制結構（2）的外側連接有曲塊（5），所述曲塊（5）的外側固接有第一箱體（6），所述檢測臺（1）的底部前方左右兩側分別固接有立板（7），所述檢測臺（1）的外壁連接有控制結構（2），所述檢測臺（1）的頂部后方固接有支撐板（8），所述支撐板（8）的正面加工有多個通口（9），所述輸送結構（3）的外壁與滑槽（4）的內壁滑動卡接，所述輸送結構（3）位于滑槽（4）的下方，所述控制結構（2）包括底座（201）和圓口（202），多個所述底座（201）的頂部分別與檢測臺（1）的底部四角相固接，位于前方所述底座（201）的正面加工有多個圓口（202），位于前方所述底座（201）的外壁滑動卡接有套筒（203），所述套筒（203）的外壁轉動連接有圓環（204），所述套筒（203）的正面上方螺紋連接有螺桿（205），所述螺桿（205）的正面固接有握把（206），所述圓環（204）的頂部內側滑動卡接有凸桿（207）。

2.根據權利要求1所述的一種電氣儀表組裝檢測臺，其特征在于：所述螺桿（205）的外壁后方與圓口（202）的內壁相插接，所述凸桿（207）的外壁底部與套筒（203）的外壁下方槽口相插接。

3.根據權利要求2所述的一種電氣儀表組裝檢測臺，其特征在于：所述圓環（204）的外側與曲塊（5）的內側相固接。

4.根據權利要求3所述的一種電氣儀表組裝檢測臺，其特征在于：所述輸送結構（3）包括圓筒（301）和滑塊（302），所述圓筒（301）的外壁左右兩側分別與立板（7）的內壁轉動相連，所述圓筒（301）的外壁曲槽與滑塊（302）的外壁滑動卡接，所述滑塊（302）的頂部固接有凸板（303），所述凸板（303）的外壁與滑槽（4）的內壁滑動卡接，所述凸板（303）的頂部固接有方架（304），所述圓筒（301）的右端固接有電機（305），所述電機（305）的外壁固接有支架（306）。

5.根據權利要求4所述的一種電氣儀表組裝檢測臺，其特征在于：所述支架（306）的左側與右側的立板（7）的右側相固接，所述圓筒（301）位于滑槽（4）的下方。

技術總結
本技術涉及電氣儀表組裝檢測臺技術領域，尤其是一種電氣儀表組裝檢測臺，包括檢測臺和滑槽，所述檢測臺的底部四角均連接有控制結構，所述控制結構的外側連接有曲塊，所述曲塊的外側固接有第一箱體，所述檢測臺的底部前方左右兩側分別固接有立板，通過控制結構中握把帶著螺桿向外側前轉動，使螺桿的外壁后方脫離圓口的內壁，然后使套筒在底座的外壁上下滑動，進而使圓環上下滑動，滑動的圓環配合曲塊帶著第一箱體上下移動，空間位置的調整，接著握把帶著螺桿向后轉動，使螺桿的外壁后方與對應的圓口插接，完成套筒的位置固定，實現了空間調整，滿足電氣儀表組裝檢測臺的多個物件防止，確保電氣儀表組裝檢測臺正常使用。

技術研發人員：周冬雨,程光,張昌健
受保護的技術使用者：湖北卓訊科技有限公司
技術研發日：20240313
技術公布日：2025/4/28
