本技術屬于電動工具，特別涉及一種電動工具底座。

背景技術：

1、電動工具即利用電動機驅動工作頭作業的工具，使用時使用者大都手持電動工具進行作業，但是作業過程中使用者容易疲累，故一些電動工具上可拆卸設置有底座，如切割機、電鋸等，使用時使用者可通過底座進行輔助支撐，從而便于使用者長時間進行作業。

2、市場上電動工具的底座大都一體式設置，電動工具直接或者間接的與底座轉動連接，如中國實用新型專利申請cn201920333518.5公開的一種有穩定可調座結構的帶鋸機，其包括帶鋸機本體、操作臺，其特征是：帶鋸機本體的主扶手下端的外殼上設置有連接塊，連接塊上設置連接孔；所述操作臺包括臺板和可抬起支持臂，所述可抬起支持臂包括支持臺、支持臂，支持臺的頂部設置扭臺，扭臺設置扭軸，扭軸上套合扭簧；所述支持臂的頭端設置連接頭，尾端設置扭管，扭管縱軸方向設置扭軸插口，扭軸通過扭軸插口后套入扭簧然后螺接在扭臺上，由此支持臂依賴扭管順扭軸進行轉動，支持臂的頭端設置的連接頭對應連接塊上設置連接孔拼合后設置螺絲和帶鋸機本體進行連接。

3、上述結構穩定，方便使用者操作，但是上述臺板大都一體式成型，其體積較大，生產難度較大，報廢率較高，且需要較大鑄造機進行生產，不方便生產。

技術實現思路

1、為了克服現有技術中的缺陷，本實用新型的目的在于提供一種方便組裝生產的電動工具底座。

2、本實用新型的目的是這樣實現的：

3、一種電動工具底座，包括通過鉚釘固定連接的連接座和支撐座，連接座上設置有與電動工具連接的安裝部，支撐座上設置有支撐面，連接座靠近支撐座一側設置定位槽，定位槽底部和側壁上分別設置有第一定位面和第二定位面，第一定位面和第二定位面呈l形設置，支撐座上設置有連接部，連接部上分別設置有與第一定位面和第二定位面適配的第一抵緊面和第二抵緊面，至少兩個鉚釘穿過第一定位面和第一抵緊面并使連接座和支撐座相對固定。

4、本實用新型進一步設置為：所述定位槽底部設置有定位孔，連接部下方設置有與定位孔適配的定位凸起，且定位凸起中設置有第一安裝孔，定位孔底部設置有第二安裝孔，鉚釘穿過第一安裝孔和第二安裝孔并使連接座和支撐座相對固定。

5、本實用新型進一步設置為：所述定位孔的直徑對距離定位孔底部的距離增大而增大，且定位凸起具有與定位孔側壁貼合的側面，且定位孔或定位凸起端部設置有傾斜的導向面。

6、本實用新型進一步設置為：所述定位孔上端向第一定位面上方延伸形成凸沿，第一抵緊面上設置有避空部，定位凸起設置在避空部中，且凸沿穿設在避空部中。

7、本實用新型進一步設置為：所述凸沿與第二定位面之間連接有加強筋。

8、本實用新型進一步設置為：所述連接座和支撐座上分別設置有若干支撐腳，且至少一個支撐腳設置在定位槽下方。

9、本實用新型進一步設置為：所述支撐座上設置有避空槽，避空槽將支撐面分隔形成第一支撐面和第二支撐面，且第一支撐面和第二支撐面上分別可拆卸設置有耐磨板。

10、本實用新型進一步設置為：所述支撐座上可拆卸設置有收納盒，收納盒位于避空槽一端。

11、本實用新型進一步設置為：所述支撐座上設置有安裝收納盒的安裝槽，且安裝槽側壁上設置有控制槽，通過控制槽可控制收納盒從安裝槽中脫離。

12、本實用新型進一步設置為：所述連接座遠離支撐座的一側設置有支撐輪，支撐輪的底部高于連接座的底部，且支撐座遠離連接座的一端設置拉手部；通過拉手部控制連接座和支撐座傾斜，使支撐輪與地面接觸，從而使電動工具底座可通過支撐輪進行移動。

13、本實用新型和現有技術相比具有的優點是：

14、1、本實用新型中電動工具底座包括通過鉚釘固定連接的連接座和支撐座，生產過程中連接座和支撐座可以分別進行鑄造生產，生產者可以采用規格較小的鑄造機生產電動工具底座，便于電動工具底座的生產，方便電動工具底座的生產加工，且該結構有利于減小模具的體積，進而減小磨具的成本；l形設置的第一定位面和第二定位面便于連接座和支撐座的定位安裝，減少生產過程中連接座和支撐座錯位影響連接座和支撐座組裝的情況發生。

15、2、本實用新型中定位孔與定位凸起的設置便于連接座和支撐座的定位安裝，避免連接座和支撐座鉚接過程中第一安裝孔和第二安裝孔錯位，并減少使用過程中鉚釘的受力，避免鉚釘變形或損壞，有利于延長電動工具底座的使用壽命；直徑逐漸變化的定位孔以及導向面的設置便于定位孔與定位凸起的緊密連接，并便于定位孔與定位凸起的快速連接配合，方便電動工具底座的快速組裝生產。

16、3、本實用新型中凸沿與避空部的設置有利于增大定位孔與定位凸起的接觸面積，避免長期使用后定位孔與定位凸起形變損壞；加強筋的設置便于提高凸沿的結構強度，避免定位孔形變損壞。

17、4、本實用新型中設置在定位槽下方的支撐腳避免使用過程中連接部與定位槽之間相對作用力過大導致連接座、支撐座以及鉚釘損壞，有利于延長電動工具底座的使用壽命。

18、5、本實用新型中避空槽的設置避免電動工具使用過程中工作頭與支撐面接觸，耐磨板的設置則可以提高支撐座的耐磨性，且長時間使用后使用者可以更換耐磨板，有利于節約維修成本；可拆卸的收納盒便于使用者收集清理電動工具工作產生的廢料；安裝槽與控制槽結構簡單，方便收納盒的拆卸安裝，且方便生產加工，可以降低支撐座的質量以及成本。

19、6、本實用新型中支撐輪的設置便于電動工具底座的移動運輸，由于支撐輪設置在支撐座的一側，且支撐輪的底部高于連接座的底部，電動工具工作過程中支撐輪并不會與地面接觸并導致電動工具底座移動，方便使用者使用。

技術特征：

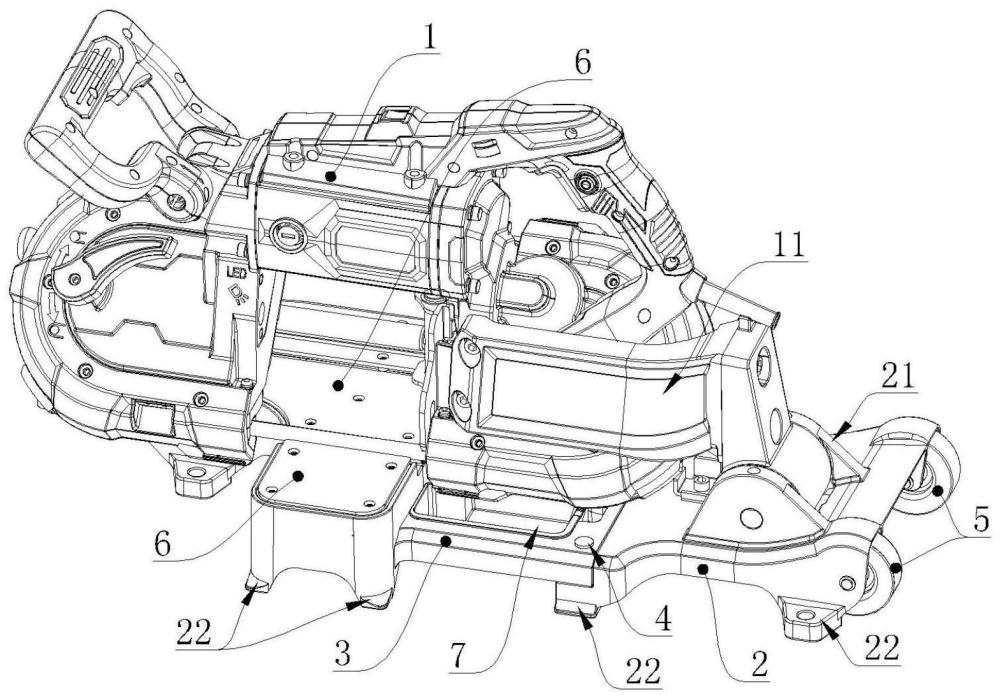

1.一種電動工具底座，其特征在于：包括通過鉚釘(4)固定連接的連接座(2)和支撐座(3)，連接座(2)上設置有與電動工具連接的安裝部(21)，支撐座(3)上設置有支撐面，連接座(2)靠近支撐座(3)一側設置定位槽(23)，定位槽(23)底部和側壁上分別設置有第一定位面(24)和第二定位面(25)，第一定位面(24)和第二定位面(25)呈l形設置，支撐座(3)上設置有連接部(36)，連接部(36)上分別設置有與第一定位面(24)和第二定位面(25)適配的第一抵緊面(37)和第二抵緊面(38)，至少兩個鉚釘(4)穿過第一定位面(24)和第一抵緊面(37)并使連接座(2)和支撐座(3)相對固定。

2.根據權利要求1所述的一種電動工具底座，其特征在于：所述定位槽(23)底部設置有定位孔(26)，連接部(36)下方設置有與定位孔(26)適配的定位凸起(362)，且定位凸起(362)中設置有第一安裝孔(363)，定位孔(26)底部設置有第二安裝孔(261)，鉚釘(4)穿過第一安裝孔(363)和第二安裝孔(261)并使連接座(2)和支撐座(3)相對固定。

3.根據權利要求2所述的一種電動工具底座，其特征在于：所述定位孔(26)的直徑對距離定位孔(26)底部的距離增大而增大，且定位凸起(362)具有與定位孔(26)側壁貼合的側面，且定位孔(26)或定位凸起(362)端部設置有傾斜的導向面(262)。

4.根據權利要求2或3所述的一種電動工具底座，其特征在于：所述定位孔(26)上端向第一定位面(24)上方延伸形成凸沿(27)，第一抵緊面(37)上設置有避空部(361)，定位凸起(362)設置在避空部(361)中，且凸沿(27)穿設在避空部(361)中。

5.根據權利要求4所述的一種電動工具底座，其特征在于：所述凸沿(27)與第二定位面(25)之間連接有加強筋(28)。

6.根據權利要求1所述的一種電動工具底座，其特征在于：所述連接座(2)和支撐座(3)上分別設置有若干支撐腳(22)，且至少一個支撐腳(22)設置在定位槽(23)下方。

7.根據權利要求1所述的一種電動工具底座，其特征在于：所述支撐座(3)上設置有避空槽(31)，避空槽(31)將支撐面分隔形成第一支撐面(32)和第二支撐面(33)，且第一支撐面(32)和第二支撐面(33)上分別可拆卸設置有耐磨板(6)。

8.根據權利要求7所述的一種電動工具底座，其特征在于：所述支撐座(3)上可拆卸設置有收納盒(7)，收納盒(7)位于避空槽(31)一端。

9.根據權利要求8所述的一種電動工具底座，其特征在于：所述支撐座(3)上設置有安裝收納盒(7)的安裝槽(34)，且安裝槽(34)側壁上設置有控制槽(35)，通過控制槽(35)可控制收納盒(7)從安裝槽(34)中脫離。

10.根據權利要求1所述的一種電動工具底座，其特征在于：所述連接座(2)遠離支撐座(3)的一側設置有支撐輪(5)，支撐輪(5)的底部高于連接座(2)的底部，且支撐座(3)遠離連接座(2)的一端設置拉手部；通過拉手部控制連接座(2)和支撐座(3)傾斜，使支撐輪(5)與地面接觸，從而使電動工具底座可通過支撐輪(5)進行移動。

技術總結
本技術屬于電動工具技術領域，特別涉及一種電動工具底座，包括通過鉚釘固定連接的連接座和支撐座，連接座上設置有與電動工具連接的安裝部，支撐座上設置有支撐面，連接座靠近支撐座一側設置定位槽，定位槽底部和側壁上分別設置有第一定位面和第二定位面，第一定位面和第二定位面呈L形設置，支撐座上設置有連接部，連接部上分別設置有與第一定位面和第二定位面適配的第一抵緊面和第二抵緊面，至少兩個鉚釘穿過第一定位面和第一抵緊面并使連接座和支撐座相對固定，本技術的目的在于提供一種方便組裝生產的電動工具底座。

技術研發人員：胡文勇
受保護的技術使用者：浙江古月胡工貿有限公司
技術研發日：20240417
技術公布日：2025/3/20
