本技術屬于水泥船，具體地說，本技術涉及一種圓捆機往復式切網刀結構。

背景技術：

1、圓草捆打捆機廣泛適用于農業生產中捆包牧草、秸稈等作物，極大地提高了農業生產效率，減輕了人工勞動強度，特別適合在大面積的農田中使用，可以節約時間和人力成本，圓草捆在打捆完成后，進行纏網工作，以防草捆松散，纏網完成后在合適的位置及時切網，以便下一捆的布網。

2、但是上述圓捆機切網刀結構還存在以下缺點：

3、圓捆機大多采用轉動切網刀實現切網，切網效果差，斷口有明顯撕裂現象，尤其在網的張緊度不足時，甚至會出現網無法切斷的現象。

技術實現思路

1、本實用新型提供一種圓捆機往復式切網刀結構，解決了上述背景技術中所提出的問題。

2、為了實現上述目的，本實用新型采取的技術方案為：一種圓捆機往復式切網刀結構，包括控制電機、動桿一、動桿二、滑道、滑塊、固定板、兩個夾緊板、底座、切網刀片，所述控制電機的輸出軸與動桿一固定連接，所述動桿一通過銷軸與動桿二轉動連接，所述動桿二通過銷軸與固定板轉動連接，所述固定板的底部與兩個夾緊板的頂部焊接，所述滑塊與固定板的頂部固定連接，所述滑塊的頂部與滑道的底部滑動連接。

3、優選的，所述切網刀片與兩個夾緊板通過螺栓連接。

4、采用以上技術方案的有益效果是：

5、本實用新型切割運動方式不再是旋轉運動，而是改成了線性運動，使切網更穩定。

6、本實用新型切割不再是單次切割，而是改成了往復切割，連續多次切割，使切網更可靠。

7、本實用新型增加了夾緊機構，使網的張緊力提高，切割難度下降。

技術特征：

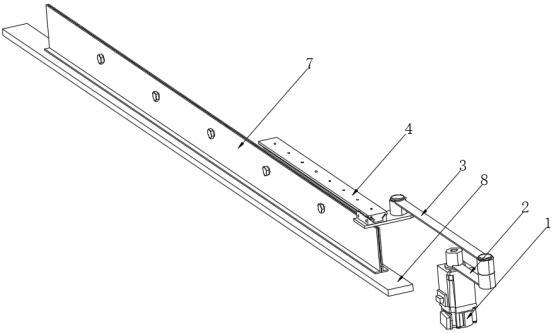

1.一種圓捆機往復式切網刀結構，其特征在于：包括控制電機（1）、動桿一（2）、動桿二（3）、滑道（4）、滑塊（5）、固定板（6）、兩個夾緊板（7）、底座（8）、切網刀片（9），所述控制電機（1）的輸出軸與動桿一（2）固定連接，所述動桿一（2）通過銷軸與動桿二（3）轉動連接，所述動桿二（3）通過銷軸與固定板（6）轉動連接，所述固定板（6）的底部與兩個夾緊板（7）的頂部焊接，所述滑塊（5）與固定板（6）的頂部固定連接，所述滑塊（5）的頂部與滑道（4）的底部滑動連接。

2.根據權利要求1所述的一種圓捆機往復式切網刀結構，其特征在于：所述切網刀片（9）與兩個夾緊板（7）通過螺栓連接。

技術總結
本技術公開了一種圓捆機往復式切網刀結構，包括控制電機、動桿一、動桿二、滑道、滑塊、固定板、兩個夾緊板、底座、切網刀片，所述控制電機的輸出軸與動桿一固定連接，所述動桿一通過銷軸與動桿二轉動連接，所述動桿二通過銷軸與固定板轉動連接，所述固定板的底部與兩個夾緊板的頂部焊接，所述滑塊與固定板的頂部固定連接，所述滑塊的頂部與滑道的底部滑動連接，切網刀片與兩個夾緊板通過螺栓連接，滑塊與滑道構成導軌。本技術切割運動方式不再是旋轉運動，而是改成了線性運動，使切網更穩定，切割不再是單次切割，而是改成了往復切割，連續多次切割，使切網更可靠。

技術研發人員：紀中良,王如意,李建航,孫玉玲,王超,魏偉,蘇慧慧,王振華,王涵
受保護的技術使用者：山東五征高北農牧機械有限公司
技術研發日：20240418
技術公布日：2025/3/20
