本技術涉及切紙機，具體為一種切紙機的卷筒紙擺放機架。

背景技術：

1、隨著工業化的全面普及，各行各業的物品的加工生產都從傳統的人工加工生產轉向半自動，并逐漸向著全自動化轉變，在卷筒紙的加工生產中，使用最普遍的還是切紙機。現有技術中的切紙機通常包括自動上料結構、卷筒紙擺放機架、切紙結構和下料結構，現有技術中，卷筒紙擺放機架的常見結構如申請號為cn201820504069.1的授權專利公開的一種切紙機鋸切平臺所示，但由于這種類型的結構在使用時需要把原卷筒紙切割完成后，才能進行另一卷筒紙的夾持固定，從而影響切紙機的工作效率；基于此，本申請提出一種切紙機的卷筒紙擺放機架。

技術實現思路

1、本實用新型提供了一種切紙機的卷筒紙擺放機架，解決了上述背景技術中提出的需要把原卷筒紙切割完成后，才能進行另一卷筒紙的夾持固定，影響切紙機的工作效率的問題。

2、本實用新型提供如下技術方案：一種切紙機的卷筒紙擺放機架，包括底座和夾持結構，所述底座內腔的中部固定有分隔板，所述分隔板把底座的內腔分為回復腔和平移腔，且回復腔與平移腔形成回字形結構，所述回復腔內腔遠離分隔板的一端設有回復結構，所述回復結構包括與回復腔活動連接的絲桿，所述絲桿的外圈螺紋連接有螺紋塊，螺紋塊的頂部固定有液壓伸縮桿一，且所述液壓伸縮桿一的頂部和其遠離分隔板的一端均與回復腔的內壁接觸；所述平移腔的內腔內設有平移結構，所述平移結構包括與平移腔內腔固定連接的液壓伸縮桿二、與液壓伸縮桿二固定連接的液壓伸縮桿三和與液壓伸縮桿三另一端固定連接的平移架；所述底座遠離液壓伸縮桿三的一端的頂部設有旋轉結構，所述回復腔靠近旋轉結構的一端設有電磁鐵。

3、所述夾持結構包括與回復腔和平移腔均設有的支撐桿，所述支撐桿的底部固定連接有與平移架卡接的卡塊，所述支撐桿靠近液壓伸縮桿一的一側固定連接有與液壓伸縮桿一適配的卡管，所述支撐桿頂端的一側活動連接有與卷筒紙適配的主動卡頭，所述主動卡頭的外圈固定連接有齒環，所述支撐桿頂端的另一側活動連接有與卷筒紙適配的從動卡頭。

4、優選的，所述回復腔的內腔內固定連接有回復電機，所述回復電機的輸出軸末端與絲桿的端部固定連接。

5、優選的，所述電磁鐵有兩個，且電磁鐵在通電狀態下，電磁鐵與卡塊磁性相吸。

6、優選的，所述平移架包括與液壓伸縮桿三固定連接的連接桿，所述連接桿的兩端均設有與卡塊適配的卡夾，所述卡夾與連接桿通過液壓伸縮桿五連接。

7、優選的，所述夾持結構有三個，所述支撐桿與分隔板接觸。

8、優選的，所述旋轉結構包括與底座頂部固定連接的液壓伸縮桿四，所述液壓伸縮桿四的另一端固定連接有旋轉電機，所述旋轉電機的輸出軸末端固定連接有齒輪，所述齒輪與齒環適配。

9、與現有技術對比，本實用新型具備以下有益效果：

10、1、該切紙機的卷筒紙擺放機架，通過平移結構的設置，可改變夾持結構的位置，使得該機架的上料位和切割位均有夾持結構，進而使得卷筒紙在切割過程中，位于上料位的夾持結構和與之靠近的另一夾持結構的配合使用，可對另一待切割的卷筒紙進行夾持，從而可提高切紙機的工作效率。

11、2、該切紙機的卷筒紙擺放機架，通過夾持結構的設置，位于平移腔中部的夾持結構可處于共用的狀態，減少了夾持結構的配置數量；通過分隔板的設置，分隔板可對夾持結構進行限位，便于夾持結構與液壓伸縮桿一分離。

技術特征：

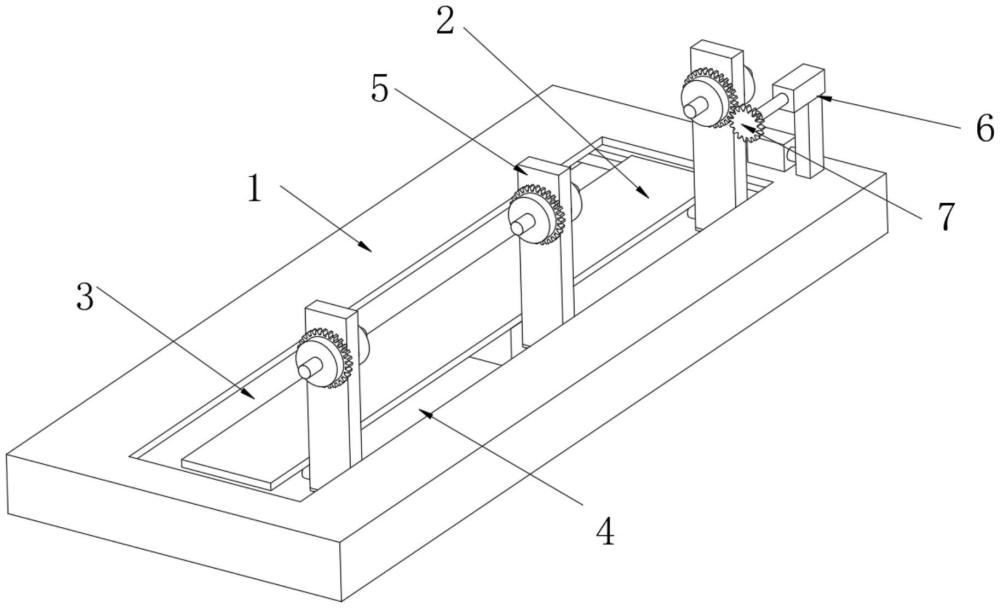

1.一種切紙機的卷筒紙擺放機架，包括底座(1)和夾持結構，其特征在于：所述底座(1)內腔的中部固定有分隔板(2)，所述分隔板(2)把底座(1)的內腔分為回復腔(3)和平移腔(4)，且回復腔(3)與平移腔(4)形成回字形結構，所述回復腔(3)內腔遠離分隔板(2)的一端設有回復結構，所述回復結構包括與回復腔(3)活動連接的絲桿(12)，所述絲桿(12)的外圈螺紋連接有螺紋塊，螺紋塊的頂部固定有液壓伸縮桿一(13)，且所述液壓伸縮桿一(13)的頂部和其遠離分隔板(2)的一端均與回復腔(3)的內壁接觸；所述平移腔(4)的內腔內設有平移結構，所述平移結構包括與平移腔(4)內腔固定連接的液壓伸縮桿二(9)、與液壓伸縮桿二(9)固定連接的液壓伸縮桿三(10)和與液壓伸縮桿三(10)另一端固定連接的平移架；所述底座(1)遠離液壓伸縮桿三(10)的一端的頂部設有旋轉結構，所述回復腔(3)靠近旋轉結構的一端設有電磁鐵(15)；

2.根據權利要求1所述的一種切紙機的卷筒紙擺放機架，其特征在于：所述回復腔(3)的內腔內固定連接有回復電機(14)，所述回復電機(14)的輸出軸末端與絲桿(12)的端部固定連接。

3.根據權利要求1所述的一種切紙機的卷筒紙擺放機架，其特征在于：所述電磁鐵(15)有兩個，且電磁鐵(15)在通電狀態下，電磁鐵(15)與卡塊(19)磁性相吸。

4.根據權利要求1所述的一種切紙機的卷筒紙擺放機架，其特征在于：所述平移架包括與液壓伸縮桿三(10)固定連接的連接桿(11)，所述連接桿(11)的兩端均設有與卡塊(19)適配的卡夾(16)，所述卡夾(16)與連接桿(11)通過液壓伸縮桿五(22)連接。

5.根據權利要求1所述的一種切紙機的卷筒紙擺放機架，其特征在于：所述夾持結構有三個，所述支撐桿(5)與分隔板(2)接觸。

6.根據權利要求1所述的一種切紙機的卷筒紙擺放機架，其特征在于：所述旋轉結構包括與底座(1)頂部固定連接的液壓伸縮桿四(8)，所述液壓伸縮桿四(8)的另一端固定連接有旋轉電機(6)，所述旋轉電機(6)的輸出軸末端固定連接有齒輪(7)，所述齒輪(7)與齒環(18)適配。

技術總結
本技術公開了一種切紙機的卷筒紙擺放機架，涉及切紙機技術領域，具體包括底座和夾持結構，所述底座內腔的中部固定有分隔板，所述分隔板把底座的內腔分為回復腔和平移腔，且回復腔與平移腔形成回字形結構，所述回復腔內腔遠離分隔板的一端設有回復結構，所述回復結構包括與回復腔活動連接的絲桿，所述絲桿的外圈螺紋連接有螺紋塊。該切紙機的卷筒紙擺放機架，通過平移結構的設置，可改變夾持結構的位置，使得該機架的上料位和切割位均有夾持結構，進而使得卷筒紙在切割過程中，位于上料位的夾持結構和與之靠近的另一夾持結構的配合使用，可對另一待切割的卷筒紙進行夾持，從而可提高切紙機的工作效率。

技術研發人員：屈闖,索紫妍,丁光景
受保護的技術使用者：昆山優源勝機械有限公司
技術研發日：20240429
技術公布日：2025/3/20
