本技術涉及表帶裝配的領域，尤指一種表帶粒組裝治具。

背景技術：

1、表帶的種類有多種，普遍分為兩大類，一種是軟質材料一體成型而成，另一種是竹節帶，是由多個表粒通過生耳實現連接。

2、生耳的體積比較少，組裝的時候，需要同時擠壓兩端，使兩端往內部縮進，人工裝配的過程是通過指尖擠壓生耳的兩端，這種裝配方式，組裝困難，效率低，還會令指尖疼痛。

技術實現思路

1、為解決上述問題，本實用新型提供一種表帶粒組裝治具，取代指尖擠壓生耳兩端，降低了組裝難度，提升了組裝效率。

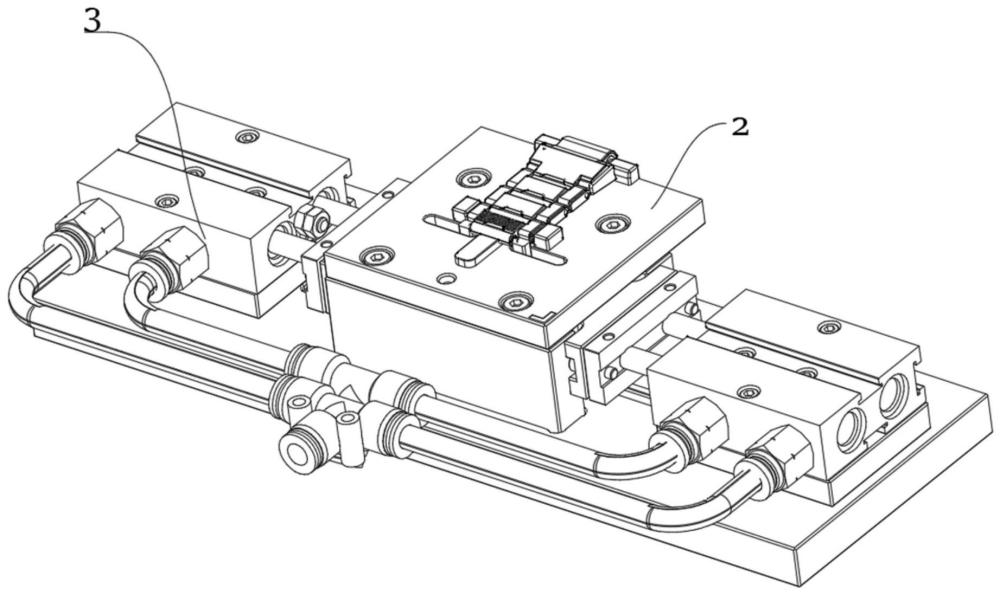

2、為實現上述目的，本實用新型采用的技術方案是：一種表帶粒組裝治具，其特征在于，裝配臺上設有一對可相向靠近的按壓部分，表料中生耳的兩端被兩個按壓部分的相向移動而擠進到生耳的內部。

3、進一步地，裝配臺上形成有對表料進行定位的裝配區域，使表料無法偏移。

4、進一步地，所述裝配區域為裝配臺表面至少設有一對定位臺，定位臺抵住表料的兩側。

5、進一步地，還包含有驅動按壓部分活動的滑動機構，裝配臺表面預留有開口，按壓部分通過開口與滑動機構的活動部相連。

6、進一步地，裝配臺具有兩側為開放式結構的腔體，滑動機構與開放式結構對應，并具有從開放式結構進入到裝配臺內部，及從裝配臺內部退出的方向，滑動機構的活動部上設有穿過條形通孔的按壓部分，

7、進一步地，滑動機構包含有滑塊、滑軌、氣缸，氣缸和滑軌設于治具的臺部分上，滑塊與滑軌滑動連接，按壓部分設置在滑塊上。

8、進一步地，按壓部分與滑塊之間是卡合連接，滑塊上預留的安裝槽具有臺階，按壓部分在安裝槽的部分具有與臺階對應的形狀。

9、進一步地，所述按壓部分為保持在垂直姿勢的按壓件。

10、本實用新型的有益效果：

11、本實用新型主要在裝配臺上增添了一對可活動的按壓部分，按壓部分能夠相向靠近，使得生耳的兩端被擠入到內部，取代了指尖擠壓生耳兩端的方式，對于表料這種小體積的部件，本實用新型的專用設計，相對于指尖的使用，更具有靈活性，更加容易擠壓生耳的兩端，對于指尖疼痛而導致裝配穩定性下降所進一步引致的裝配效率下降的問題，得到了徹底的解決，同時，取代了指尖按壓的步驟，使得整體的裝配難度所有下降。

技術特征：

1.一種表帶粒組裝治具，其特征在于，裝配臺上設有一對可相向靠近的按壓部分，表料中生耳的兩端被兩個按壓部分的相向移動而擠進到生耳的內部。

2.根據權利要求1所述的一種表帶粒組裝治具，其特征在于，裝配臺上形成有對表料進行定位的裝配區域，使表料無法偏移。

3.根據權利要求2所述的一種表帶粒組裝治具，其特征在于，所述裝配區域為裝配臺表面至少設有一對定位臺，定位臺抵住表料的兩側。

4.根據權利要求1所述的一種表帶粒組裝治具，其特征在于，還包含有驅動按壓部分活動的滑動機構，裝配臺表面預留有開口，按壓部分通過開口與滑動機構的活動部相連。

5.根據權利要求4所述的一種表帶粒組裝治具，其特征在于，裝配臺具有兩側為開放式結構的腔體，滑動機構與開放式結構對應，并具有從開放式結構進入到裝配臺內部，及從裝配臺內部退出的方向，滑動機構的活動部上設有穿過條形通孔的按壓部分。

6.根據權利要求4或5所述的一種表帶粒組裝治具，其特征在于，滑動機構包含有滑塊、滑軌、氣缸，氣缸和滑軌設于治具的臺部分上，滑塊與滑軌滑動連接，按壓部分設置在滑塊上。

7.根據權利要求6所述的一種表帶粒組裝治具，其特征在于，按壓部分與滑塊之間是卡合連接，滑塊上預留的安裝槽具有臺階，按壓部分在安裝槽的部分具有與臺階對應的形狀。

8.根據權利要求1所述的一種表帶粒組裝治具，其特征在于，所述按壓部分為保持在垂直姿勢的按壓件。

技術總結
本技術涉及表帶裝配的領域，尤指一種表帶粒組裝治具，裝配臺上設有一對可相向靠近的按壓部分，表料中生耳的兩端被兩個按壓部分的相向移動而擠進到生耳的內部，本技術主要在裝配臺上增添了一對可活動的按壓部分，按壓部分能夠相向靠近，使得生耳的兩端被擠入到內部，取代了指尖擠壓生耳兩端的方式，對于表料這種小體積的部件，本技術的專用設計，相對于指尖的使用，更具有靈活性，更加容易擠壓生耳的兩端，對于指尖疼痛而導致裝配穩定性下降所進一步引致的裝配效率下降的問題，得到了徹底的解決，同時，取代了指尖按壓的步驟，使得整體的裝配難度所有下降。

技術研發人員：葉飛
受保護的技術使用者：東莞市寶訊塑膠模具有限公司
技術研發日：20240513
技術公布日：2025/4/28
