【】本技術涉及電子產品，尤其涉及一種接觸式掛鎖。

背景技術

0、
背景技術：

1、鎖具是自古以來運用十分廣泛的產品，現有的掛鎖多為機械鎖和電子鎖，機械鎖無需電能就能工作，但需要隨身帶鑰匙才能使用，較為不便。電子鎖雖然免去了帶鑰匙，但要時時保證電子鎖的電量。因此，現有技術的掛鎖在使用方式上，均存在不方便的問題。

技術實現思路

0、
技術實現要素：

1、目前現有技術中掛鎖具使用不便的技術問題，本實用新型提供一種用于解決上述問題的接觸式掛鎖。

2、一種接觸式掛鎖，用于將第一部件及第二部件固定在關閉位置上，包括殼體、執行機構、驅動結構及控制機構，所述執行機構包括鎖勾、鎖舌及自鎖彈簧，所述控制結構包括天線、儲能電容及pcb板，所述鎖勾部分設于所述殼體外，所述鎖舌相對所述鎖勾設于所述殼體內，所述自鎖彈簧設于所述鎖勾與所述殼體之間，所述驅動結構與所述鎖舌相連，所述控制機構控制所述驅動結構的工作狀態，并帶動所述鎖舌相對所述鎖勾移動，所述天線貼設于所述外殼，用于接收或發送無線信號，所述天線與所述儲能電容相連，所述儲能電容設于所述pcb板，所述pcb板與所述驅動結構相連。

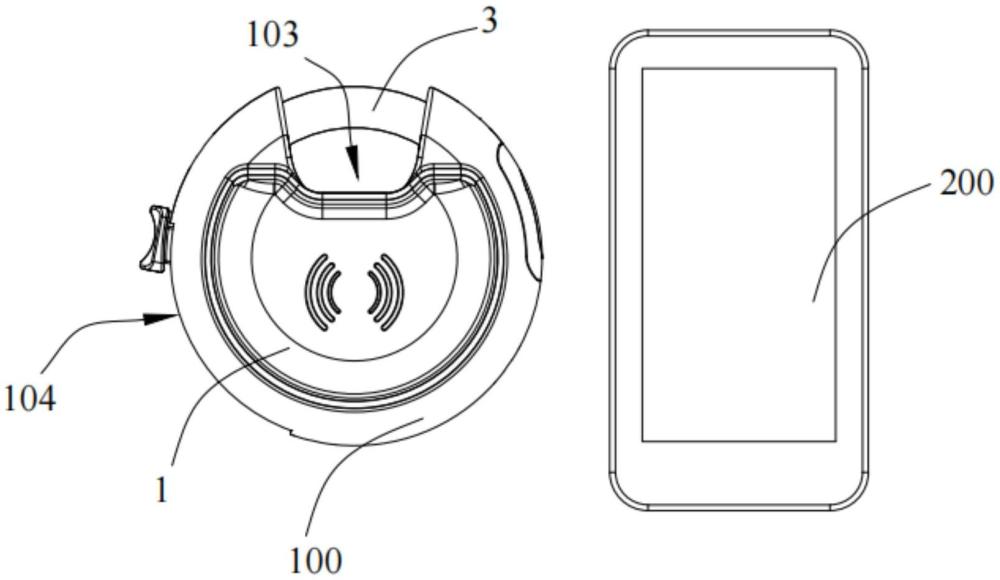

3、與現有技術相比，所述接觸式掛鎖通過在所述控制結構中設置所述天線、所述儲能電容及所述pcb板，實現與外界設備進行無線交互，從而實現所述鎖勾與所述鎖舌之間的連接關系控制，所述接觸式掛鎖內無需設置電池，在用戶使用過程中，通過所述天線與外界設備接觸式臨時充電的方式，實現開關控制，這不僅減小了所述接觸式掛鎖的體積，還解決了充電儲能的問題，使用更加便利。

技術特征：

1.一種接觸式掛鎖，用于將第一部件及第二部件固定在關閉位置上，包括：

2.根據權利要求1所述的接觸式掛鎖，其特征在于，所述殼體包括頂殼及底殼，所述頂殼與所述底殼之間形成第一收容腔及第二收容腔，所述鎖勾活動設于所述第一收容腔，所述驅動結構及所述控制結構設于所述第二收容腔內。

3.根據權利要求2所述的接觸式掛鎖，其特征在于，所述殼體整體呈圓盤狀，所述殼體一側設有u型槽口。

4.根據權利要求3所述的接觸式掛鎖，其特征在于，所述驅動結構包括：

5.根據權利要求4所述的接觸式掛鎖，其特征在于，所述驅動結構還包括：

6.根據權利要求5所述的接觸式掛鎖，其特征在于，所述殼體還包括：

7.根據權利要求6所述的接觸式掛鎖，其特征在于，還包括防水墊，設于所述鎖舌與所述防水上蓋及所述防水下蓋的連接處。

8.根據權利要求1所述的接觸式掛鎖，其特征在于，所述儲能電容數量為兩個。

9.根據權利要求1所述的接觸式掛鎖，其特征在于，所述殼體還包括面蓋，設于頂殼一側，所述天線夾設于所述面蓋與所述頂殼之間。

10.根據權利要求5所述的接觸式掛鎖，其特征在于，所述殼體還包括保護蓋，架夾設于所述頂殼及所述底殼之間，且貼設所述鎖芯。

技術總結
本技術提供一種接觸式掛鎖，包括殼體、執行機構、驅動結構及控制機構，所述執行機構包括鎖勾、鎖舌及自鎖彈簧，所述控制結構包括天線、儲能電容及PCB板，所述天線貼設于所述外殼，用于接收或發送無線信號，所述天線與所述儲能電容相連，所述儲能電容設于所述PCB板，所述PCB板與所述驅動結構相連。所述接觸式掛鎖實現與外界設備進行無線交互，無需設置電池，在用戶使用過程中，通過所述天線與外界設備接觸式臨時充電的方式，實現開關控制，減小了所述接觸式掛鎖的體積，還解決了充電儲能的問題，使用更加便利。

技術研發人員：趙娟
受保護的技術使用者：惠州市科榮精密科技有限公司
技術研發日：20240603
技術公布日：2025/4/28
