本技術涉及環氧卷材領域，尤其涉及一種環氧卷材邊緣裁切裝置。

背景技術：

1、環氧卷材是一種卷狀材料，主要由環氧樹脂制成，通常與填料、溶劑等混合物構成，它具有優異的耐化學腐蝕性能和機械強度，因此在地板涂裝、管道涂裝、船舶涂裝等領域被廣泛應用，環氧卷材通常通過涂覆、浸漬等工藝制成，能夠形成堅固耐用的涂層，保護基材免受腐蝕和磨損，加工需對卷材邊緣進行處理，從而避免造成卷材邊緣毛刺的產生。

2、經檢索，公告號cn220218634u的一種隔離膜卷材裁切邊緣保護裝置，包括機座主體，機座主體的外側設置有裁切部件、送料部件和卷料部件，卷料部件設置在裁切部件遠離送料部件的一側，裁切部件包括刀具架，刀具架的頂部安裝有裁切主體，裁切主體的兩端均設置有安裝座。本實用新型提供的隔離膜卷材裁切邊緣保護裝置通過偏轉軸向安裝座外側傾斜的夾角改變，從而使得固定轉接在偏轉軸內側的壓合輥對機座主體上隔離膜覆蓋的面積增加，從而再通過熱切刀具對隔離膜進行裁剪后，由于壓合輥的壓合，隔離膜不會立即發生收縮，從而使得在裁切過程中隔離膜出現毛邊或撕裂的概率降低。

3、基于上述專利，其背景技術中所提到的斷裂的卷材容易發生回縮，使得卷材邊緣出現折皺彎曲，通過刀具再次進行切割時，彎曲折皺的邊緣容易出現毛邊或撕裂，影響卷材結構強度，對此，針對該技術問題，本申請而提出一種環氧卷材邊緣裁切裝置。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種環氧卷材邊緣裁切裝置，保證卷材切割的穩定和保證卷材質量。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種環氧卷材邊緣裁切裝置，包括支撐臺板，所述支撐臺板的頂端左側固定連接有支撐架，所述支撐架的頂端固定連接有第一氣缸，所述第一氣缸的輸出端固定連接有切割刀，所述支撐臺板的底端右側固定連接有多個固定板，所述固定板的內側轉動連接有收集輥，所述支撐臺板的頂端位于支撐架的右側固定連接有多個安裝板，所述安裝板的內側轉動連接有多個轉動軸，所述轉動軸的外部均固定連接有牽引輥，所述轉動軸的外部后側均固定連接有齒輪，多個所述齒輪之間嚙合連接，所述支撐臺板的頂部安裝有撫平按壓組件，所述支撐臺板的頂部安裝有邊緣毛刺去除組件，前側所述安裝板的前端固定連接有驅動電機。

4、進一步地，所述邊緣毛刺去除組件包括位于支撐臺板內部左側的雙向螺紋桿，所述雙向螺紋桿的外部兩側均螺紋連接有滑塊，所述滑塊的頂端均固定連接有切割板，所述支撐臺板的頂端位于切割板的指示端固定連接有刻度條。

5、進一步地，所述撫平按壓組件包括位于支撐臺板頂端的安裝架，所述安裝架的兩側均勻滑動連接有多個限位桿，所述限位桿的底端固定連接有按壓盤，所述按壓盤的內部均勻轉動連接有多個上側傳輸輥，所述安裝架的頂端固定連接有第二氣缸。

6、進一步地，所述驅動電機的驅動端固定連接在上側轉動軸的前端，所述第二氣缸的輸出端固定連接在按壓盤的頂端中部。

7、進一步地，所述支撐臺板的頂端均勻轉動連接有多個底部傳輸輥。

8、進一步地，所述滑塊的外部分別對應滑動連接在支撐臺板的內部兩側。

9、進一步地，所述雙向螺紋桿的前側固定連接有調節圓盤。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，通過支撐臺板、安裝架、按壓盤、第二氣缸、限位桿、底部傳輸輥、牽引輥、齒輪、驅動電機、支撐架、切割刀完成對卷材的切割，避免卷材切割后，卷材因為卷曲進行回縮，保證卷材切割的穩定。

12、2、本實用新型中，通過支撐臺板、雙向螺紋桿、調節圓盤、滑塊、刻度條、切割板、底部傳輸輥、收集輥完成對卷材邊緣的修剪，避免邊緣產生的毛刺，從而保證卷材切割后卷材邊緣的光滑性，從而保證卷材質量。

技術特征：

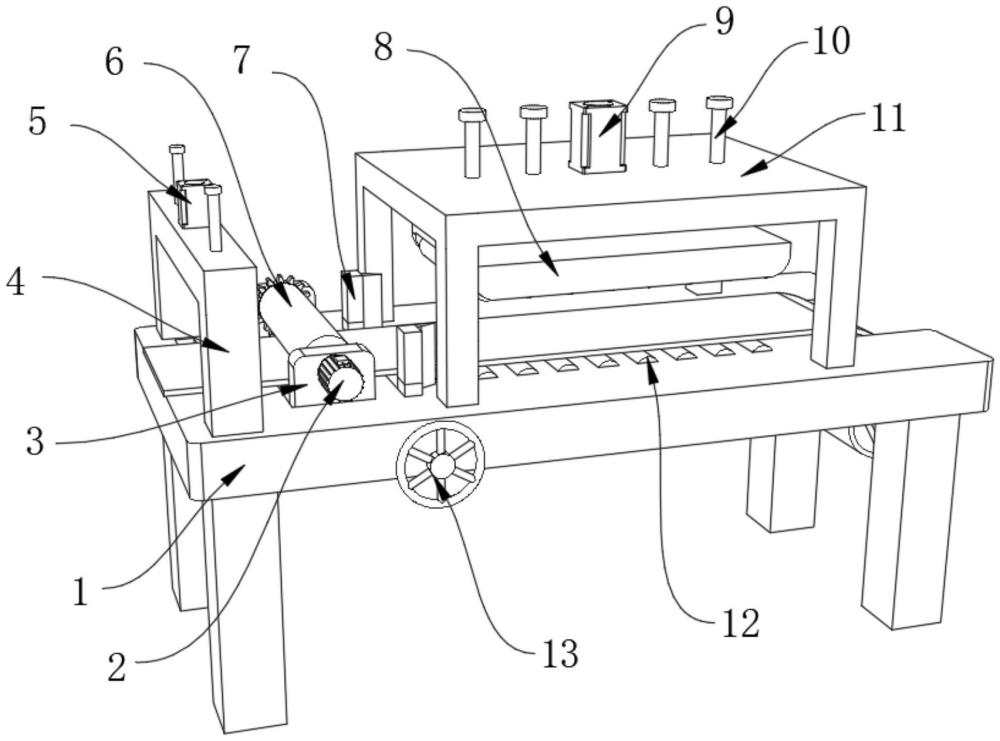

1.一種環氧卷材邊緣裁切裝置，包括支撐臺板(1)，其特征在于：所述支撐臺板(1)的頂端左側固定連接有支撐架(4)，所述支撐架(4)的頂端固定連接有第一氣缸(5)，所述第一氣缸(5)的輸出端固定連接有切割刀(19)，所述支撐臺板(1)的底端右側固定連接有多個固定板(17)，所述固定板(17)的內側轉動連接有收集輥(18)，所述支撐臺板(1)的頂端位于支撐架(4)的右側固定連接有多個安裝板(3)，所述安裝板(3)的內側轉動連接有多個轉動軸(20)，所述轉動軸(20)的外部均固定連接有牽引輥(6)，所述轉動軸(20)的外部后側均固定連接有齒輪(14)，多個所述齒輪(14)之間嚙合連接，所述支撐臺板(1)的頂部安裝有撫平按壓組件，所述支撐臺板(1)的頂部安裝有邊緣毛刺去除組件，前側所述安裝板(3)的前端固定連接有驅動電機(2)。

2.根據權利要求1所述的一種環氧卷材邊緣裁切裝置，其特征在于：所述邊緣毛刺去除組件包括位于支撐臺板(1)內部左側的雙向螺紋桿(16)，所述雙向螺紋桿(16)的外部兩側均螺紋連接有滑塊(15)，所述滑塊(15)的頂端均固定連接有切割板(7)，所述支撐臺板(1)的頂端位于切割板(7)的指示端固定連接有刻度條(21)。

3.根據權利要求1所述的一種環氧卷材邊緣裁切裝置，其特征在于：所述撫平按壓組件包括位于支撐臺板(1)頂端的安裝架(11)，所述安裝架(11)的兩側均勻滑動連接有多個限位桿(10)，所述限位桿(10)的底端固定連接有按壓盤(8)，所述按壓盤(8)的內部均勻轉動連接有多個上側傳輸輥(22)，所述安裝架(11)的頂端固定連接有第二氣缸(9)。

4.根據權利要求3所述的一種環氧卷材邊緣裁切裝置，其特征在于：所述驅動電機(2)的驅動端固定連接在上側轉動軸(20)的前端，所述第二氣缸(9)的輸出端固定連接在按壓盤(8)的頂端中部。

5.根據權利要求3所述的一種環氧卷材邊緣裁切裝置，其特征在于：所述支撐臺板(1)的頂端均勻轉動連接有多個底部傳輸輥(12)。

6.根據權利要求2所述的一種環氧卷材邊緣裁切裝置，其特征在于：所述滑塊(15)的外部分別對應滑動連接在支撐臺板(1)的內部兩側。

7.根據權利要求2所述的一種環氧卷材邊緣裁切裝置，其特征在于：所述雙向螺紋桿(16)的前側固定連接有調節圓盤(13)。

技術總結
本技術涉及環氧卷材領域，公開了一種環氧卷材邊緣裁切裝置，包括支撐臺板，所述支撐臺板的頂端左側固定連接有支撐架，所述支撐架的頂端固定連接有第一氣缸，所述第一氣缸的輸出端固定連接有切割刀，所述支撐臺板的底端右側固定連接有多個固定板，所述固定板的內側轉動連接有收集輥，所述支撐臺板的頂端位于支撐架的右側固定連接有多個安裝板，所述安裝板的內側轉動連接有多個轉動軸，所述轉動軸的外部均固定連接有牽引輥。本技術中，避免卷材切割后，卷材因為卷曲進行回縮，保證卷材切割的穩定，避免邊緣產生的毛刺，從而保證卷材切割后卷材邊緣的光滑性，從而保證卷材質量。

技術研發人員：楊曉明,雷陳斌
受保護的技術使用者：衢州壹沃科技有限公司
技術研發日：20240609
技術公布日：2025/4/28
