本技術涉及拼板機，尤其涉及一種吉他面板拼板機。

背景技術：

1、吉他是一種彈撥樂器，通常有六條弦，形狀與提琴相似，吉他在流行音樂、搖滾音樂、藍調、民歌中，常被視為主要樂器，在對吉他進行拼接時需要用到吉他面板拼板機。

2、現有的吉他面板拼板機在使用時，不便于對吉他進行拼接，且拼接過程中容易出現吉他底座和吉他蓋板之間產生移位的現象，導致拼接吉他失敗，因此，我們提出了一種吉他面板拼板機，用于解決上述問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種吉他面板拼板機，用于解決上述問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種吉他面板拼板機，包括拼板機體、吉他底座和吉他蓋板，所述拼板機體的頂側分別固定安裝有兩個第一限位板，所述吉他底座放置在拼板機體的頂側，所述吉他蓋板貼合放置在吉他底座上，所述拼板機體的頂側分別開設有兩個活動槽，兩個活動槽內均活動安裝有活動塊，兩個活動塊的頂側固定安裝有同一個第二限位板，所述拼板機體內開設有平移槽，所述平移槽內活動安裝有齒條，兩個活動塊與齒條之間通過限位機構相連接，所述拼板機體內開設有機室，所述機室內設有用于齒條的夾緊驅動機構，所述拼板機體的頂側固定安裝有架體，所述架體的頂側內壁設有壓緊驅動機構。

4、優選的，兩個第一限位板呈對稱設置，所述第一限位板呈l型結構設置，所述第一限位板的內壁呈弧形結構設置且和吉他底座和吉他蓋板的一側壁相適配，所述吉他底座和吉他蓋板的一側壁均貼合在兩個第一限位板的內壁上，便于首先將吉他底座的一側壁抵在兩個第一限位板的內壁上。

5、優選的，所述第二限位板呈弧形結構設置，所述第二限位板的內壁呈弧形結構設置且和吉他底座和吉他蓋板的另一側壁相適配，所述吉他底座和吉他蓋板的另一側壁均貼合在第二限位板的內壁上，便于通過第二限位板的一側弧形內壁抵在吉他底座和吉他蓋板的另一端側壁上。

6、優選的，所述限位機構包括通口和橫板，所述拼板機體內分別開設有兩個通口，兩個活動槽和平移槽之間分別通過兩個通口相連通，兩個通口內均活動安裝有橫板，兩個活動塊和齒條之間通過兩個橫板呈固定連接，便于齒條對兩個活動塊的活動調節。

7、優選的，所述夾緊驅動機構包括電機和齒輪，所述機室內固定安裝有電機，所述電機的輸出軸延伸至平移槽內并固定安裝有齒輪，所述齒輪和齒條相嚙合，通過夾緊驅動機構使第二限位板的一側弧形內壁抵在吉他底座和吉他蓋板的另一端側壁上，實現對吉他底座和吉他蓋板的限位固定。

8、優選的，所述平移槽的底側內壁開設有輪槽，所述輪槽呈弧形結構設置，所述輪槽的口徑大于齒輪的直徑，便于齒輪轉動時其底部不會和平移槽的底側內壁相接觸。

9、優選的，所述壓緊驅動機構包括電動推桿、壓板和橡膠層，所述架體的頂側內壁分別固定安裝有兩個電動推桿，兩個電動推桿的輸出端固定安裝有同一個壓板，所述壓板的底側設置有橡膠層，通過壓緊驅動機構使壓板緊壓吉他蓋板與吉他底座進行拼接操作。

10、與現有技術相比，本實用新型的有益效果是：該吉他面板拼板機，通過將吉他底座放置在拼板機體上，使吉他底座的一側壁抵在兩個第一限位板的內壁上，再將吉他蓋板對齊放置在吉他底座上，之后通過夾緊驅動機構使第二限位板的一側弧形內壁抵在吉他底座和吉他蓋板的另一端側壁上，實現對吉他底座和吉他蓋板的限位固定，避免了吉他底座和吉他蓋板之間出現移位的現象，之后通過壓緊驅動機構使壓板緊壓吉他蓋板與吉他底座進行拼接操作，保障了拼板機體對吉他的成功拼接。

技術特征：

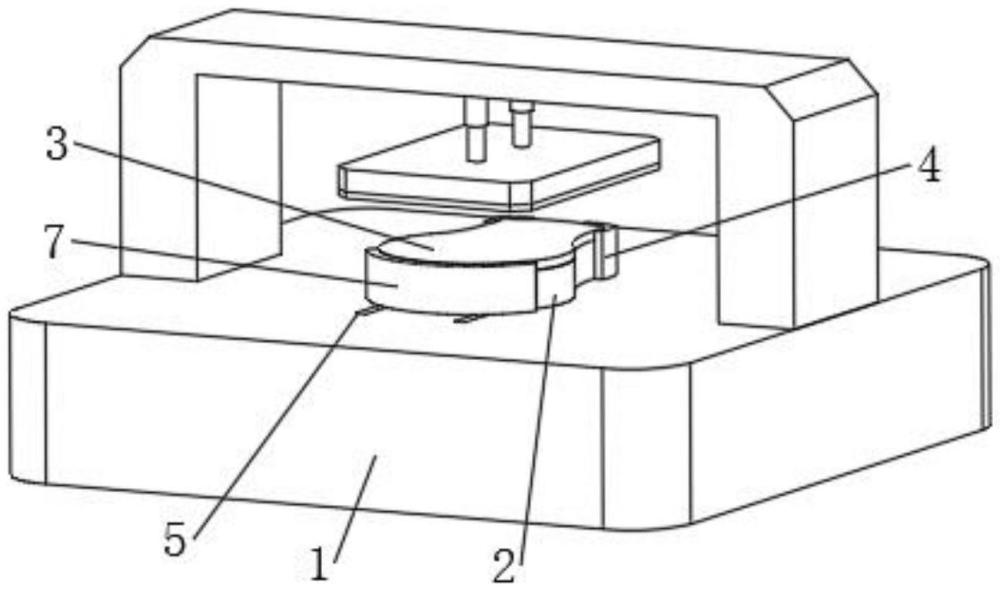

1.一種吉他面板拼板機，包括拼板機體(1)、吉他底座(2)和吉他蓋板(3)，其特征在于，所述拼板機體(1)的頂側分別固定安裝有兩個第一限位板(4)，所述吉他底座(2)放置在拼板機體(1)的頂側，所述吉他蓋板(3)貼合放置在吉他底座(2)上，所述拼板機體(1)的頂側分別開設有兩個活動槽(5)，兩個活動槽(5)內均活動安裝有活動塊(6)，兩個活動塊(6)的頂側固定安裝有同一個第二限位板(7)，所述拼板機體(1)內開設有平移槽(8)，所述平移槽(8)內活動安裝有齒條(9)，兩個活動塊(6)與齒條(9)之間通過限位機構相連接，所述拼板機體(1)內開設有機室(12)，所述機室(12)內設有用于齒條(9)的夾緊驅動機構，所述拼板機體(1)的頂側固定安裝有架體(16)，所述架體(16)的頂側內壁設有壓緊驅動機構。

2.根據權利要求1所述的一種吉他面板拼板機，其特征在于，兩個第一限位板(4)呈對稱設置，所述第一限位板(4)呈l型結構設置，所述第一限位板(4)的內壁呈弧形結構設置且和吉他底座(2)和吉他蓋板(3)的一側壁相適配，所述吉他底座(2)和吉他蓋板(3)的一側壁均貼合在兩個第一限位板(4)的內壁上。

3.根據權利要求1所述的一種吉他面板拼板機，其特征在于，所述第二限位板(7)呈弧形結構設置，所述第二限位板(7)的內壁呈弧形結構設置且和吉他底座(2)和吉他蓋板(3)的另一側壁相適配，所述吉他底座(2)和吉他蓋板(3)的另一側壁均貼合在第二限位板(7)的內壁上。

4.根據權利要求1所述的一種吉他面板拼板機，其特征在于，所述限位機構包括通口(10)和橫板(11)，所述拼板機體(1)內分別開設有兩個通口(10)，兩個活動槽(5)和平移槽(8)之間分別通過兩個通口(10)相連通，兩個通口(10)內均活動安裝有橫板(11)，兩個活動塊(6)和齒條(9)之間通過兩個橫板(11)呈固定連接。

5.根據權利要求1所述的一種吉他面板拼板機，其特征在于，所述夾緊驅動機構包括電機(13)和齒輪(14)，所述機室(12)內固定安裝有電機(13)，所述電機(13)的輸出軸延伸至平移槽(8)內并固定安裝有齒輪(14)，所述齒輪(14)和齒條(9)相嚙合。

6.根據權利要求5所述的一種吉他面板拼板機，其特征在于，所述平移槽(8)的底側內壁開設有輪槽(15)，所述輪槽(15)呈弧形結構設置，所述輪槽(15)的口徑大于齒輪(14)的直徑。

7.根據權利要求1所述的一種吉他面板拼板機，其特征在于，所述壓緊驅動機構包括電動推桿(17)、壓板(18)和橡膠層(19)，所述架體(16)的頂側內壁分別固定安裝有兩個電動推桿(17)，兩個電動推桿(17)的輸出端固定安裝有同一個壓板(18)，所述壓板(18)的底側設置有橡膠層(19)。

技術總結
本技術公開了一種吉他面板拼板機，包括拼板機體、吉他底座和吉他蓋板，所述拼板機體的頂側分別固定安裝有兩個第一限位板，所述吉他底座放置在拼板機體的頂側，所述吉他蓋板貼合放置在吉他底座上，所述拼板機體的頂側分別開設有兩個活動槽，兩個活動槽內均活動安裝有活動塊，兩個活動塊的頂側固定安裝有同一個第二限位板，本技術，通過夾緊驅動機構使第二限位板的一側弧形內壁抵在吉他底座和吉他蓋板的另一端側壁上，實現對吉他底座和吉他蓋板的限位固定，避免了吉他底座和吉他蓋板之間出現移位的現象，之后通過壓緊驅動機構使壓板緊壓吉他蓋板與吉他底座進行拼接操作，保障了拼板機體對吉他的成功拼接。

技術研發人員：李華波,吳群英,趙明偉
受保護的技術使用者：濰坊大唐樂器發展有限公司
技術研發日：20240619
技術公布日：2025/4/28
