本申請涉及施工工具的，尤其是涉及適用于多口徑對夾式閥門快速更換的輔助工具。

背景技術：

1、對夾式閥門是用來開閉管路、控制流向、調節和控制輸送介質的參數的重要管路附件。其啟閉方便迅速、省力、流體阻力小，實現雙向密封，使用壽命長等特點使其在建筑行業的得到廣泛應用，常用直徑為dn50-dn1200。

2、目前，現有的閥門法蘭連接嚴密性要求高，小口徑閥門更換稍微簡單，但對于dn200及以上的閥門連接異常緊固，傳統更換方法一般為人工采用撬棍，逐步將法蘭向外擴，存在操作復雜、工作效率低下等問題，操作的過程中更有可能造成閥門及管道法蘭的損傷，影響其使用效果。

3、針對上述中的相關技術，發明人認為存在對夾式閥門更換效率低的缺陷。

技術實現思路

1、為了提高對夾式閥門的更換效率，本申請提供適用于一種多口徑對夾式閥門快速更換的輔助工具。

2、本申請提供的一種適用于多口徑對夾式閥門快速更換的輔助工具，采用如下的技術方案：

3、一種適用于多口徑對夾式閥門快速更換的輔助工具，包括用于安裝在法蘭上的支撐件以及千斤頂，所述支撐件相對設置有兩個，所述千斤頂設置在兩個支撐件之間，且所述千斤頂兩端分別抵觸在兩個所述支撐件上。

4、通過采用上述技術方案，將兩個支撐件分別卡在對夾式閥門兩端的法蘭上，再使千斤頂對兩個支撐件頂推，從而使兩個法蘭分離，然后進行對夾式閥門的更換，相對于人工分離兩個法蘭的傳統對夾式閥門更換方式，提高了更換效率，并且能夠有效的防止法蘭損壞。

5、可選的，所述支撐件包括支撐板以及夾持板，所述支撐板包括橫板以及豎板，所述橫板用于支撐所述千斤頂，所述夾持板設置有兩塊，兩塊所述夾持板固定連接在所述豎板背離所述橫板的一側，兩塊所述夾持板之間形成的空間用于卡入在法蘭上。

6、通過采用上述技術方案，支撐件結構簡單，便于制作，并且安裝方式簡單，便于安裝，使對夾式閥門的更換效率更高。

7、可選的，所述支撐板上設置有墊塊，所述墊塊用于支撐所述千斤頂的底座端或所述千斤頂的自由端。

8、通過采用上述技術方案，墊塊能夠增強支撐板的強度，將千斤頂設置在墊塊位置，避免支撐板因受力發生形變。

9、可選的，所述墊塊上固設有固定片，所述固定片與所述墊塊之間形成有固定空間，所述固定空間內用于容納所述千斤頂底座。

10、通過采用上述技術方案，固定片與墊塊夾持住千斤頂底座，能夠使千斤頂放置更加穩固。

11、可選的，所述固定片間隔設置有兩個，兩個所述固定片之間形成有夾持空間，所述夾持空間用于夾持所述千斤頂的自由端。

12、通過采用上述技術方案，兩個固定片之間夾持住千斤頂的自由端，進一步提高了千斤頂的穩定性。

13、可選的，所述墊塊上開設有凹槽，所述凹槽位于兩個所述固定片之間，所述凹槽用于容納所述千斤頂的自由端。

14、通過采用上述技術方案，凹槽對千斤頂自由端起到限位作用，進一步的提高了千斤頂的穩定性。

15、可選的，所述橫板與所述豎板之間固設有加強板，所述加強板設置有兩塊，兩塊所述加強板分別設置在所述橫板與所述豎板的兩側邊緣處。

16、通過采用上述技術方案，加強板將橫板與豎板連接，提高了橫板與豎板的整體性，從而提高了支撐件的結構強度。

17、可選的，一塊所述夾持板上擰入有頂緊螺栓，所述頂緊螺栓一端擰入到兩塊所述夾持板之間，并抵觸在法蘭上。

18、通過采用上述技術方案，設置頂緊螺栓，能夠使夾持板適應不同厚度的法蘭，并且使支撐件固定更加穩固。

19、綜上所述，本申請包括以下至少一種有益技術效果：

20、1.將兩個支撐件分別卡在對夾式閥門兩端的法蘭上，再使千斤頂對兩個支撐件頂推，從而使兩個法蘭分離，然后進行對夾式閥門的更換，相對于人工分離兩個法蘭的傳統對夾式閥門更換方式，提高了更換效率，并且能夠有效的防止法蘭損壞；

21、2.墊塊能夠增強支撐板的強度，將千斤頂設置在墊塊位置，避免支撐板因受力發生形變；

22、3.凹槽對千斤頂自由端起到限位作用，進一步的提高了千斤頂的穩定性。

技術特征：

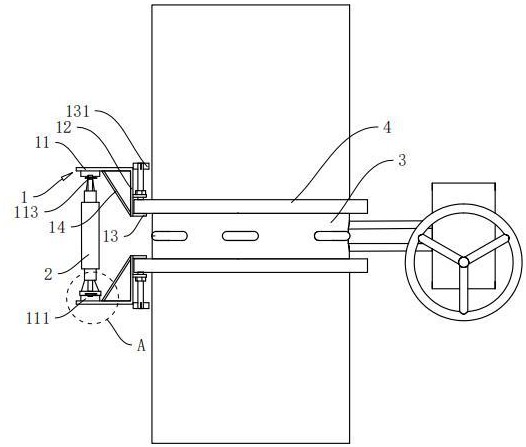

1.一種適用于多口徑對夾式閥門快速更換的輔助工具，其特征在于：包括用于安裝在法蘭(4)上的支撐件(1)以及千斤頂(2)，所述支撐件(1)相對設置有兩個，所述千斤頂(2)設置在兩個支撐件(1)之間，且所述千斤頂(2)兩端分別抵觸在兩個所述支撐件(1)上；所述支撐件(1)包括支撐板以及夾持板(13)，所述支撐板包括橫板(11)以及豎板(12)，所述橫板(11)用于支撐所述千斤頂(2)，所述夾持板(13)設置有兩塊，兩塊所述夾持板(13)固定連接在所述豎板(12)背離所述橫板(11)的一側，兩塊所述夾持板(13)之間形成的空間用于卡入在法蘭(4)上。

2.根據權利要求1所述的適用于多口徑對夾式閥門快速更換的輔助工具，其特征在于：所述支撐板上設置有墊塊(111)，所述墊塊(111)用于支撐所述千斤頂(2)的底座端或所述千斤頂(2)的自由端。

3.根據權利要求2所述的適用于多口徑對夾式閥門快速更換的輔助工具，其特征在于：所述墊塊(111)上固設有固定片(113)，所述固定片(113)與所述墊塊(111)之間形成有固定空間，所述固定空間內用于容納所述千斤頂(2)底座。

4.根據權利要求3所述的適用于多口徑對夾式閥門快速更換的輔助工具，其特征在于：所述固定片(113)間隔設置有兩個，兩個所述固定片(113)之間形成有夾持空間，所述夾持空間用于夾持所述千斤頂(2)的自由端。

5.根據權利要求3所述的適用于多口徑對夾式閥門快速更換的輔助工具，其特征在于：所述墊塊(111)上開設有凹槽(112)，所述凹槽(112)位于兩個所述固定片(113)之間，所述凹槽(112)用于容納所述千斤頂(2)的自由端。

6.根據權利要求1所述的適用于多口徑對夾式閥門快速更換的輔助工具，其特征在于：所述橫板(11)與所述豎板(12)之間固設有加強板(14)，所述加強板(14)設置有兩塊，兩塊所述加強板(14)分別設置在所述橫板(11)與所述豎板(12)的兩側邊緣處。

7.根據權利要求1所述的適用于多口徑對夾式閥門快速更換的輔助工具，其特征在于：一塊所述夾持板(13)上擰入有頂緊螺栓(131)，所述頂緊螺栓(131)一端擰入到兩塊所述夾持板(13)之間，并抵觸在法蘭(4)上。

技術總結
本申請涉及施工工具的技術領域，尤其是涉及一種適用于多口徑對夾式閥門快速更換的輔助工具，包括用于安裝在法蘭上的支撐件以及千斤頂，所述支撐件相對設置有兩個，所述千斤頂設置在兩個支撐件之間，且所述千斤頂兩端分別抵觸在兩個所述支撐件上。本申請具有提高對夾式閥門更換效率的效果。

技術研發人員：張濤,單衍省,孟慶東,李爽,曲明通,王震宇,于磊,馬強
受保護的技術使用者：中國建筑一局（集團）有限公司
技術研發日：20240617
技術公布日：2025/4/28
