本技術屬于換熱器風筒加工，具體涉及一種換熱器風筒加工固定結構。

背景技術：

1、換熱器風筒作為換熱器的一個重要組成部分，其結構穩定性直接影響到換熱器的整體穩定性；加工和固定風筒可以確保其在各種工作條件下都能保持穩定的形狀和位置，避免因振動、風壓等因素導致的變形或位移。

2、通過精確的加工和固定，可以確保風筒內部的光滑度和形狀精度，減少空氣流動的阻力，提高換熱效率。

3、換熱器風筒加工時，不利于快速固定，增加了換熱器風筒加工的耗時，不利于提高換熱器風筒加工的效率

技術實現思路

1、本實用新型的目的在于提供一種換熱器風筒加工固定結構，能夠快速對加工的換熱器風筒進行固定，提高換熱器風筒固定的效率。

2、為實現上述目的，本實用新型提供如下技術方案：一種換熱器風筒加工固定結構，包括

3、底座，所述底座的頂部安裝有固定座，且固定座上設置有限定筒；

4、調節緊固部件，所述調節緊固部件包括支撐架、螺紋桿，所述支撐架設置于限定筒的內壁，所述限定筒的外壁安裝有鎖緊螺母，所述螺紋桿貫穿鎖緊螺母，并連接有夾塊，所述夾塊和螺紋桿之間設置有軸承，所述夾塊和限定筒相對分布。

5、優選的，所述支撐架的頂端為圓弧形，所述夾塊的底端為圓弧形。

6、優選的，所述固定座的側表面設置有緊固耳，且緊固耳安裝于底座的頂部。

7、優選的，所述緊固耳和固定座為一體式結構，所述限定筒為中空的柱形結構。

8、優選的，還包括底箱，所述底座拆裝設置于底箱的頂部。

9、優選的，所述底座的底部設置有插塊，所述底箱的頂部開設有供插塊插入的插槽，所述底箱和插塊上設置有卡接部件。

10、優選的，所述卡接部件包括卡塊，所述插塊的側表面開設有對稱分布的卡槽，所述底箱的內部開設有對稱分布的容置槽，所述卡塊的一端嵌入容置槽，另一端和卡槽卡合連接，所述容置槽的槽底設置有和卡塊連接的彈簧。

11、與現有技術相比，本實用新型的有益效果是：

12、通過設計的調節緊固部件，能夠對加工的換熱器風筒進行快速固定，提高了換熱器風筒加工的效率。

技術特征：

1.一種換熱器風筒加工固定結構，其特征在于：包括

2.根據權利要求1所述的一種換熱器風筒加工固定結構，其特征在于：所述支撐架（41）的頂端為圓弧形，所述夾塊（5）的底端為圓弧形。

3.根據權利要求1所述的一種換熱器風筒加工固定結構，其特征在于：所述固定座（3）的側表面設置有緊固耳（31），且緊固耳（31）安裝于底座（2）的頂部。

4.根據權利要求3所述的一種換熱器風筒加工固定結構，其特征在于：所述緊固耳（31）和固定座（3）為一體式結構，所述限定筒（4）為中空的柱形結構。

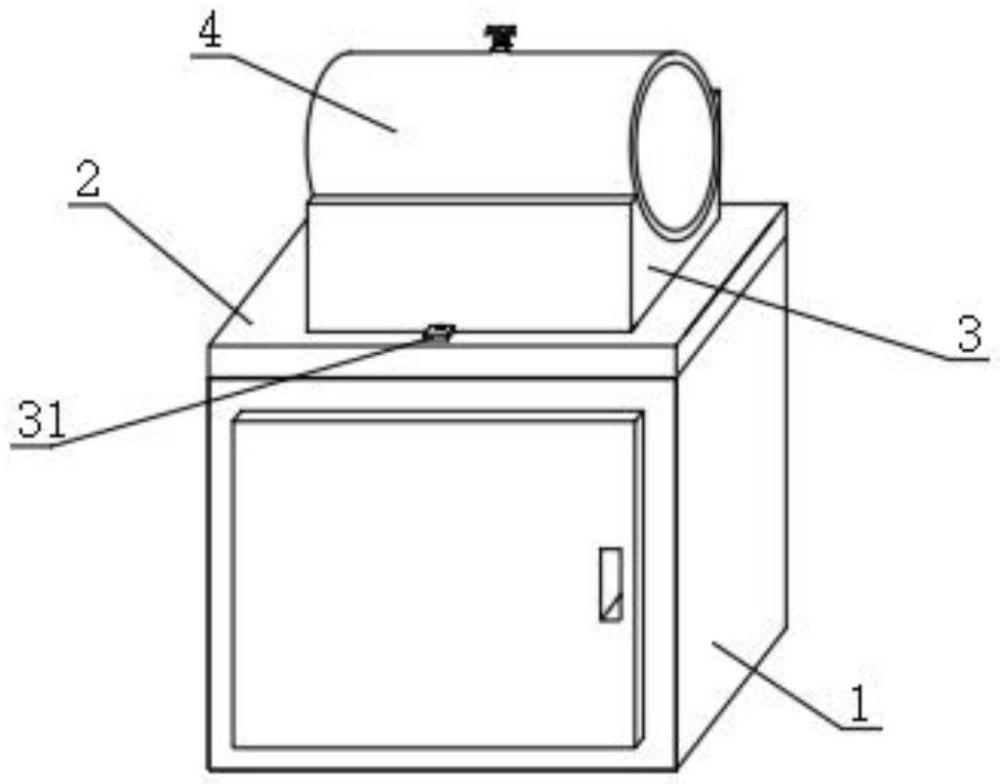

5.根據權利要求1所述的一種換熱器風筒加工固定結構，其特征在于：還包括底箱（1），所述底座（2）拆裝設置于底箱（1）的頂部。

6.根據權利要求5所述的一種換熱器風筒加工固定結構，其特征在于：所述底座（2）的底部設置有插塊（21），所述底箱（1）的頂部開設有供插塊（21）插入的插槽（11），所述底箱（1）和插塊（21）上設置有卡接部件。

7.根據權利要求6所述的一種換熱器風筒加工固定結構，其特征在于：所述卡接部件包括卡塊（81），所述插塊（21）的側表面開設有對稱分布的卡槽（210），所述底箱（1）的內部開設有對稱分布的容置槽（12），所述卡塊（81）的一端嵌入容置槽（12），另一端和卡槽（210）卡合連接，所述容置槽（12）的槽底設置有和卡塊（81）連接的彈簧（8）。

技術總結
本技術公開了一種換熱器風筒加工固定結構，包括底座，所述底座的頂部安裝有固定座，且固定座上設置有限定筒；調節緊固部件，所述調節緊固部件包括支撐架、螺紋桿，所述支撐架設置于限定筒的內壁，所述限定筒的外壁安裝有鎖緊螺母，所述螺紋桿貫穿鎖緊螺母，并連接有夾塊，所述夾塊和螺紋桿之間設置有軸承，所述夾塊和限定筒相對分布；所述支撐架的頂端為圓弧形，所述夾塊的底端為圓弧形；所述固定座的側表面設置有緊固耳，且緊固耳安裝于底座的頂部；本技術的有益效果是：通過設計的調節緊固部件，能夠對加工的換熱器風筒進行快速固定，提高了換熱器風筒加工的效率。

技術研發人員：陳龍,陳加明,黃治學
受保護的技術使用者：湖北省祥威機械有限公司
技術研發日：20240620
技術公布日：2025/4/28
