本技術涉及分切機，具體為一種泡沫批量分切機。

背景技術：

1、企業在生產過程中，需要購買許多用于生產的材料，而各個公司內所有的進料，購買的設備備件，及原材料運輸包裝過程中有很多的泡沫塊，在處理這里泡沫塊時，基本都當作廢品進行回收變賣，產生經濟效益較低，而且企業在出售產品的過程中也需要購買泡沫進行對產品的隔墊及包裝，購買成品泡沫價值較高，泡沫在進行加工時需要使用分切機對泡沫進行分切。

2、經檢索，專利公告號為cn208629573u的中國專利，公開了一種塑料泡沫分切機，包括頂板、夾塊、過渡板、橡膠墊和擋板，所述頂板的上方設置有連接塊，且連接塊的內部設置有握孔，所述連接塊的右側安裝有第一轉軸，且連接塊的下方設置有切割外殼，所述切割外殼的內部設置有切割板，且切割板的內部設置有電熱棒，所述夾塊位于頂板的下方，且夾塊的內部安裝有彈簧，所述彈簧的左側設置有切割針，且彈簧的右側連接有固定桿，所述過渡板位于切割板的正下方，且過渡板的下方設置有底座，所述底座的內部設置有電機，所述橡膠墊位于底座的下表面，所述擋板位于底座的上表面。該塑料泡沫分切機，便于對塑料泡沫進行固定，且分切的過程中塑料泡沫不會飛濺，能夠分切出圓形的塑料泡沫。

3、但上述設計還存在不足之處，上述設計中當需要切割一批相同規格的泡沫時，需要人工預先在泡沫上做標記，然后手動進行裁切，不僅操作麻煩，而且切割所需的時間較長，切割效率較低。

技術實現思路

1、本實用新型的目的在于提供一種泡沫批量分切機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種泡沫批量分切機，包括調節機構、安裝機構和底板，所述底板的一側固定連接有豎板，所述豎板上端的另一側固定連接有橫板，所述橫板的前端面轉動設置有轉板，所述橫板的內部設置有調節機構，所述橫板的底部設置有連接板，所述連接板的下表面開設有安裝槽，所述安裝槽的內部活動設置有裁切刀板，所述裁切刀板上端的兩側設置有安裝機構，所述底板的頂部安裝有第一伸縮氣缸，所述第一伸縮氣缸的輸出端固定連接有承載板，所述承載板的一側開設有滑槽，所述滑槽的內壁滑動連接有滑塊，且滑塊與承載板固定連接，所述承載板的上表面均勻開設有切槽，所述切槽的一側固定設置有第一固定板，所述切槽的另一側固定設置有第二固定板，所述第二固定板的另一側安裝有第二伸縮氣缸，所述第二伸縮氣缸的輸出端固定連接有夾緊板。

3、作為本實用新型進一步的方案：所述安裝機構包括安裝腔，且安裝腔開設在所述裁切刀板上端的兩側外壁上，所述安裝腔的內部活動設置有彈簧，兩個所述彈簧相互遠離的一側均固定連接有移動板。

4、作為本實用新型進一步的方案：兩個所述移動板相互遠離的一側均開設有限位孔，所述限位孔的內部活動設置有限位塊，且限位塊與移動板固定連接。

5、作為本實用新型進一步的方案：所述調節機構包括蝸桿，且蝸桿的前端與所述轉板的后端固定連接，所述蝸桿的底部傳動連接有蝸輪，所述蝸輪的內部固定連接有轉桿。

6、作為本實用新型進一步的方案：所述轉桿的一側固定連接有螺紋桿，所述螺紋桿的外壁螺紋連接有移動塊。

7、作為本實用新型進一步的方案：所述移動塊的上端表面貫穿活動設置有限位桿，所述移動塊的底部固定連接有連接塊，且連接塊的底部與所述連接板的頂部固定連接。

8、本實用新型具有如下有益效果：

9、(1)通過連接板、裁切刀板、安裝槽、安裝機構的結構設計，能夠利用裁切刀板上的多個刀片同時對泡沫進行切割，且每個刀片的距離是相同的，從而可以達到批量切割的效果，進而提高切割的效率，同時可以實現便于對刀片的距離進行調整，從而滿足不同場景的切割需求，解決了當需要切割一批相同規格的泡沫時，需要人工預先在泡沫上做標記，然后手動進行裁切，不僅操作麻煩，而且切割所需的時間較長，切割效率較低的問題；

10、(2)通過第一固定板、承載板、第一伸縮氣缸、夾緊板、第二伸縮氣缸、第二固定板結構設計，當需要對泡沫進行分切時，將泡沫放置在第一固定板和第二固定板之間，接著能夠通過第二伸縮氣缸的輸出端帶動夾緊板移動，從而可以將泡沫夾緊，更加便于后期對泡沫進行切割，且能夠通過第一伸縮氣缸的輸出端帶動承載板向上移動，承載板向上移動帶動承載板上的泡沫向上移動，配合裁切刀板，從而實現泡沫的切割。

技術特征：

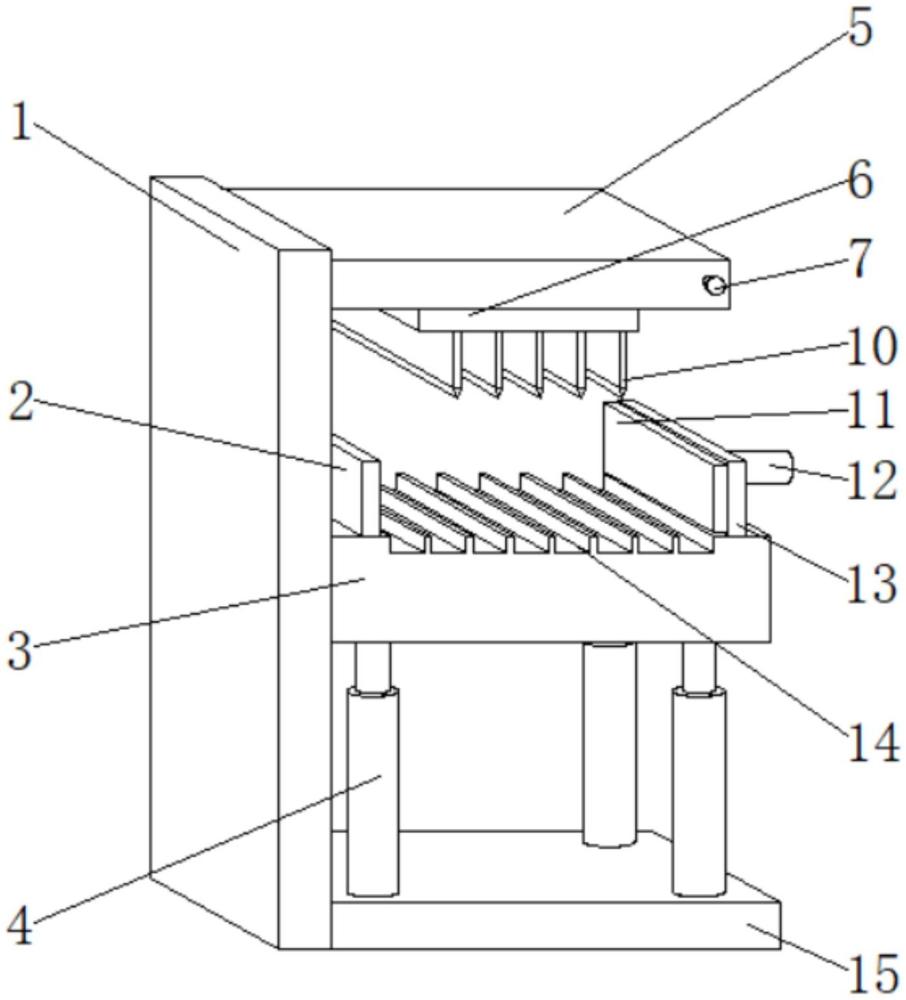

1.一種泡沫批量分切機，包括調節機構(8)、安裝機構(9)和底板(15)，其特征在于：所述底板(15)的一側固定連接有豎板(1)，所述豎板(1)上端的另一側固定連接有橫板(5)，所述橫板(5)的前端面轉動設置有轉板(7)，所述橫板(5)的內部設置有調節機構(8)，所述橫板(5)的底部設置有連接板(6)，所述連接板(6)的下表面開設有安裝槽(16)，所述安裝槽(16)的內部活動設置有裁切刀板(10)，所述裁切刀板(10)上端的兩側設置有安裝機構(9)，所述底板(15)的頂部安裝有第一伸縮氣缸(4)，所述第一伸縮氣缸(4)的輸出端固定連接有承載板(3)，所述承載板(3)的一側開設有滑槽(17)，所述滑槽(17)的內壁滑動連接有滑塊(18)，且滑塊(18)與承載板(3)固定連接，所述承載板(3)的上表面均勻開設有切槽(14)，所述切槽(14)的一側固定設置有第一固定板(2)，所述切槽(14)的另一側固定設置有第二固定板(13)，所述第二固定板(13)的另一側安裝有第二伸縮氣缸(12)，所述第二伸縮氣缸(12)的輸出端固定連接有夾緊板(11)。

2.根據權利要求1所述的一種泡沫批量分切機，其特征在于：所述安裝機構(9)包括安裝腔(903)，且安裝腔(903)開設在所述裁切刀板(10)上端的兩側外壁上，所述安裝腔(903)的內部活動設置有彈簧(902)，兩個所述彈簧(902)相互遠離的一側均固定連接有移動板(901)。

3.根據權利要求2所述的一種泡沫批量分切機，其特征在于：兩個所述移動板(901)相互遠離的一側均開設有限位孔(904)，所述限位孔(904)的內部活動設置有限位塊(905)，且限位塊(905)與移動板(901)固定連接。

4.根據權利要求1所述的一種泡沫批量分切機，其特征在于：所述調節機構(8)包括蝸桿(805)，且蝸桿(805)的前端與所述轉板(7)的后端固定連接，所述蝸桿(805)的底部傳動連接有蝸輪(807)，所述蝸輪(807)的內部固定連接有轉桿(806)。

5.根據權利要求4所述的一種泡沫批量分切機，其特征在于：所述轉桿(806)的一側固定連接有螺紋桿(804)，所述螺紋桿(804)的外壁螺紋連接有移動塊(802)。

6.根據權利要求5所述的一種泡沫批量分切機，其特征在于：所述移動塊(802)的上端表面貫穿活動設置有限位桿(801)，所述移動塊(802)的底部固定連接有連接塊(803)，且連接塊(803)的底部與所述連接板(6)的頂部固定連接。

技術總結
本技術公開了一種泡沫批量分切機，屬于分切機技術領域，包括調節機構、安裝機構和底板，底板的一側固定連接有豎板，豎板上端的另一側固定連接有橫板，橫板的前端面轉動設置有轉板，橫板的內部設置有調節機構，橫板的底部設置有連接板，連接板的下表面開設有安裝槽，安裝槽的內部活動設置有裁切刀板，裁切刀板上端的兩側設置有安裝機構。本技術通過連接板、裁切刀板、安裝槽、安裝機構的結構設計，能夠利用裁切刀板上的多個刀片同時對泡沫進行切割，且每個刀片的距離是相同的，從而可以達到批量切割的效果，進而提高切割的效率，同時可以實現便于對刀片的距離進行調整，從而滿足不同場景的切割需求。

技術研發人員：許志偉
受保護的技術使用者：醴陵市聚領包裝材料有限公司
技術研發日：20240620
技術公布日：2025/4/28
