本技術涉及服裝加工，具體為一種服裝制造打孔設備。

背景技術：

1、服裝制造打孔設備在服裝生產過程中扮演著不可或缺的角色，作為服裝加工過程中的重要工具，能夠?qū)崿F(xiàn)對各種面料的高效、精準打孔，無論是用于制作透氣孔、裝飾孔還是功能性孔位，這些設備都能輕松應對，極大地提高了服裝生產的靈活性和效率。

2、目前，現有技術中，例如公告號為cn220197925u的中國專利，公開了一種服裝制造打孔設備，該裝置通過復位銜接機構能夠接收液壓缸的推力，并帶動沖孔頭向下進行沖孔運動，并在液壓缸的輸出軸回縮時，能夠自動帶動沖孔頭復位，整體具有使用靈活、節約時間、便捷的優點，通過卡持機構和多個卡槽的設置，在完成沖孔頭的切換后，能夠?qū)χ螆A盤進行鎖定，從而固定復位銜接機構和沖孔頭的方位，具有使用可靠的優點，但是該裝置在對產品進行沖孔時，沒有對產品進行固定，導致產品加工工作時容易發生偏移，無法進行穩定的生產工作，鑒于此，我們提出一種服裝制造打孔設備。

技術實現思路

1、本實用新型的主要目的是提供一種服裝制造打孔設備，能夠解決上述背景技術中所提出的問題。

2、為實現上述目的，本實用新型提出的服裝制造打孔設備，包括機臺，所述機臺的頂部固定連接有工作臺，所述機臺的內部固定連接有支撐座，所述支撐座的外壁轉動連接有轉動板，所述支撐座的頂部設置有電缸座，所述轉動板上設置有壓實結構，所述壓實結構包括：

3、導向棒，所述轉動板頂部固定連接有導向棒；

4、連接耳板，所述導向棒的外壁滑動連接有連接耳板；

5、受力棒，所述連接耳板的內壁固定連接有受力棒。

6、優選的，所述受力棒的頂部開設有導向槽，所述受力棒的底部固定連接有刀座，導向槽為平底錐形，刀座的頂部螺紋連接在受力棒的外壁上。

7、優選的，所述連接耳板遠離導向棒的一端固定連接有連接桿，所述連接桿的底部固定連接有滑動塊，連接耳板的底部焊接有彈簧一，彈簧一遠離連接耳板的一端焊接在轉動板的外壁上。

8、優選的，所述滑動塊上開設有滑槽，所述滑動塊的內壁滑動連接有壓實板，壓實板的頂部焊接有彈簧二，彈簧二遠離壓實板的一端焊接在滑動塊的外壁上。

9、優選的，所述壓實板的頂部固定連接有曲桿，所述壓實板上開設有觀察孔，通過曲桿方便使壓實板遠離工作臺，方便把產品放到觀察孔的下方，觀察孔的下方設置有排屑槽。

10、優選的，所述支撐座的內壁轉動連接有限位環架，所述轉動板的頂部固定連接有固定塊，固定塊設置有多組，通過轉動限位環架，使限位環架遠離固定塊，方便解除對轉動板的限位狀態，進而方便使轉動板進行轉動。

11、本實用新型提供了一種服裝制造打孔設備。具備以下有益效果：

12、(1)、該服裝制造打孔設備通過曲桿與觀察孔的配合，方便把產品精準的放置到壓實板的下方，通過啟動電缸座，使電缸座帶動推塊對受力棒進行擠壓，通過連接耳板與連接桿的配合，使滑動塊進行移動，彈簧二被擠壓，使壓實板可以對產品進行固定工作，方便受力棒帶著刀座對產品進行穩定的打孔工作，提高該裝置的加工的穩定性。

13、(2)、該服裝制造打孔設備由于產品上需要同時對不同大小的孔進行加工，我們通過轉動限位環架，使限位環架遠離固定塊，方便解除對轉動板的限位狀態，進而方便使轉動板進行轉動，快速完成對刀座的更換工作，提高工作效率。

技術特征：

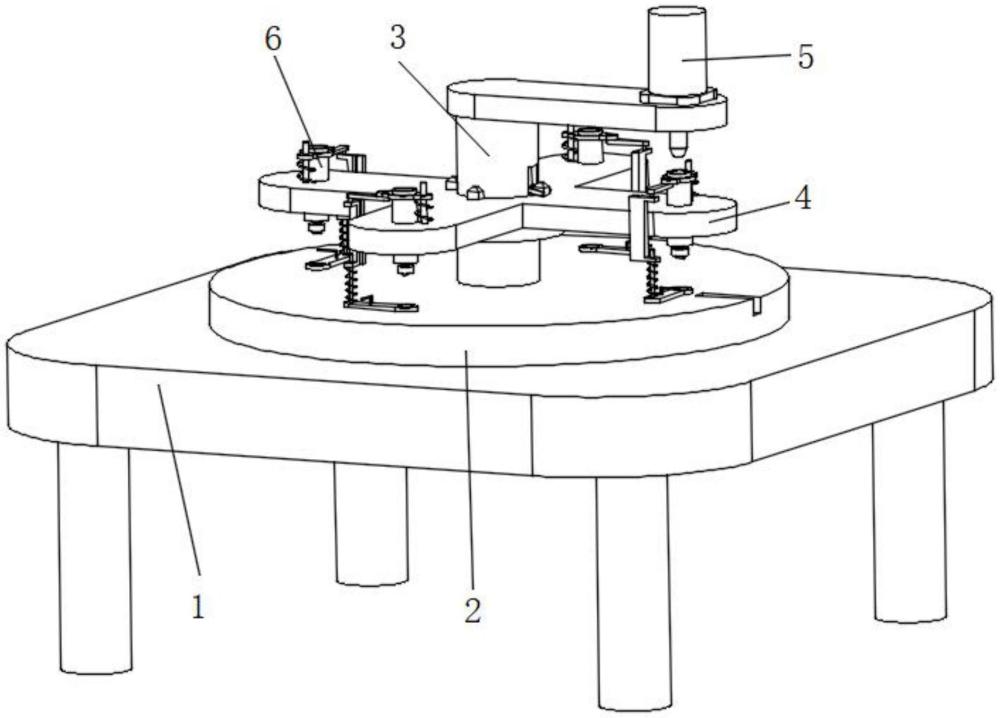

1.一種服裝制造打孔設備，包括機臺(1)，其特征在于：所述機臺(1)的頂部固定連接有工作臺(2)，所述機臺(1)的內部固定連接有支撐座(3)，所述支撐座(3)的外壁轉動連接有轉動板(4)，所述支撐座(3)的頂部設置有電缸座(5)，所述轉動板(4)上設置有壓實結構(6)，所述壓實結構(6)包括：

2.根據權利要求1所述的一種服裝制造打孔設備，其特征在于：所述受力棒(63)的頂部開設有導向槽(7)，所述受力棒(63)的底部固定連接有刀座(64)。

3.根據權利要求1所述的一種服裝制造打孔設備，其特征在于：所述連接耳板(62)遠離導向棒(61)的一端固定連接有連接桿(65)，所述連接桿(65)的底部固定連接有滑動塊(66)。

4.根據權利要求3所述的一種服裝制造打孔設備，其特征在于：所述滑動塊(66)上開設有滑槽(8)，所述滑動塊(66)的內壁滑動連接有壓實板(67)。

5.根據權利要求4所述的一種服裝制造打孔設備，其特征在于：所述壓實板(67)的頂部固定連接有曲桿(9)，所述壓實板(67)上開設有觀察孔(10)。

6.根據權利要求1所述的一種服裝制造打孔設備，其特征在于：所述支撐座(3)的內壁轉動連接有限位環架(11)，所述轉動板(4)的頂部固定連接有固定塊(12)。

技術總結
本技術屬于服裝加工領域，具體涉及一種服裝制造打孔設備，包括機臺，所述機臺的頂部固定連接有工作臺，所述機臺的內部固定連接有支撐座所述支撐座的外壁轉動連接有轉動板，所述支撐座的頂部設置有電缸座，所述轉動板上設置有壓實結構，所述壓實結構包括導向棒，所述轉動板頂部固定連接有導向棒，所述導向棒的外壁滑動連接有連接耳板。該服裝制造打孔設備通過曲桿與觀察孔的配合，方便把產品精準的放置到壓實板的下方，通過啟動電缸座，使電缸座帶動推塊對受力棒進行擠壓，通過連接耳板與連接桿的配合，使滑動塊進行移動，彈簧二被擠壓，使壓實板可以對產品進行固定工作，方便受力棒帶著刀座對產品進行穩定的打孔工作。

技術研發人員：解宇春,李剛,吳春雪
受保護的技術使用者：杭州煜凱服飾股份有限公司
技術研發日：20240617
技術公布日：2025/4/28
