本技術涉及水泵葉輪軸，更具體地說，本技術涉及一種大型水泵葉輪軸維修裝置。

背景技術：

1、水泵葉輪軸是連接葉輪和水泵軸的部件，水泵葉輪軸在水泵中扮演了關鍵角色。在當前的工業領域中，水泵葉輪軸作為水力系統中不可或缺的組成部分，其穩定性和可靠性直接關系到整個水力系統的運行效率。然而，由于水泵葉輪軸的種類繁多，尺寸差異大，使得在維修和保養過程中，對葉輪軸的夾持和固定變得尤為復雜。現有的大型水泵葉輪軸維修裝置雖然在一定程度上能夠滿足基本的維修需求，但在實際應用中，其夾持裝置的局限性逐漸凸顯出來。這種維修裝置往往采用了統一的夾持結構，雖然對于某一固定范圍內的葉輪軸尺寸具有良好的夾持效果，但一旦遇到超出這個范圍的葉輪軸，就顯得力不從心。具體而言，當面對較小尺寸的水泵葉輪軸時，現有的夾持裝置可能會因?yàn)閵A持力過大而損壞葉輪軸的表面，甚至導致軸體變形，從而進一步影響水泵的性能。而對于較大尺寸的葉輪軸，夾持裝置又可能因?yàn)閵A持力不足而無法牢固地固定住葉輪軸，使得維修過程中存在安全隱患，同時也降低了維修的效率和準確性。更為嚴重的是，這種局限性不僅僅影響了維修的順利進行，還限制了維修裝置的使用范圍。在實際應用中，由于水泵葉輪軸的種類繁多，尺寸差異大，如果不能根據實際的情況對不同大小的水泵葉輪軸進行固定，那么這種維修裝置的實用性就會大大降低。

技術實現思路

1、為了克服現有技術的不足，本實用新型提供了一種大型水泵葉輪軸維修裝置，具有維修效率高的優點。

2、為實現上述目的，本實用新型提供如下技術方案：一種大型水泵葉輪軸維修裝置，包括底板，所述底板的頂部開設有矩形槽，所述矩形槽的內部活動安裝有螺紋桿一，所述螺紋桿一的表面活動安裝有套接板，所述套接板的頂部固定安裝有外殼，所述底板的頂部也固定安裝有外殼，所述外殼的內側開設有長槽，所述長槽的內部活動安裝有螺紋桿三，所述螺紋桿三的表面活動安裝有套接塊，所述套接塊的側面固定安裝有兩個連接板，其中一個所述連接板的一端固定安裝有上弧形板，另一個所述連接板的一端固定安裝有下弧形板，所述上弧形板的內部固定安裝有套筒且延伸至兩端，所述套筒的內部活動安裝有螺紋桿二，所述螺紋桿二的頂部固定安裝有把手，所述螺紋桿二的底部固定安裝有壓板，所述螺紋桿一的一端固定安裝有連接軸一，所述連接軸一的一端固定安裝有從齒輪一，所述從齒輪一的側面嚙合有主齒輪一，所述主齒輪一的表面固定安裝有電機一。

3、作為本實用新型的一種優選技術方案，所述螺紋桿三的頂部固定安裝有連接軸二，所述連接軸二的頂部固定安裝有從齒輪二，所述從齒輪二的側面嚙合有主齒輪二，所述主齒輪二的頂部固定安裝有電機二。

4、作為本實用新型的一種優選技術方案，所述底板的頂部開設有滑槽，所述外殼的底部固定安裝有滑塊且滑塊活動安裝在滑槽的內部。

5、作為本實用新型的一種優選技術方案，所述底板的底部活動安裝有四個萬向輪，四個所述萬向輪均勻分布在底板的底部。

6、作為本實用新型的一種優選技術方案，所述底板的側面固定安裝有扶桿，所述扶桿的一端表面設置有防滑墊。

7、作為本實用新型的一種優選技術方案，所述主齒輪一的側面設置有電機保護罩，且電機一位于電機保護罩的內部，所述電機保護罩的表面開設有散熱孔。

8、作為本實用新型的一種優選技術方案，所述底板的底部固定安裝有兩個液壓缸，兩個所述液壓缸的底部均固定安裝有支撐板。

9、作為本實用新型的一種優選技術方案，所述底板和矩形槽均由不銹鋼制成，所述把手的表面設置有海綿層。

10、與現有技術相比，本實用新型的有益效果如下：

11、1、本實用新型通過電機一產生的動力使得與主齒輪一嚙合的從齒輪一進行轉動，從齒輪一的動力通過連接軸一使得螺紋桿一旋轉，則螺紋桿一表面的套接板則進行移動使得對兩個外殼之間的距離進行調節，之后將水泵葉輪軸放置在下弧形板的表面，隨之轉動把手使得螺紋桿二向下移動并通過壓板對水泵葉輪軸進行固定，之后工作人員對其進行維修，此裝置與傳統裝置相對比，此裝置通過調節兩個外殼之間的距離使得能夠適用于不同大小的水泵葉輪軸，從而提高了維修工作的適應性和效率，同時對水泵葉輪軸進行固定，可以確保在維修過程中軸的位置穩定，避免因軸的位置移動而導致的維修困難或損壞其他部件的風險，并且穩定的固定可以減少在維修過程中發生意外事故的風險，從而確保維修過程的安全性。

12、2、本實用新型通過電機二的動力使得與主齒輪二的嚙合的從齒輪二旋轉，從齒輪二的旋轉通過連接軸二使得螺紋桿三旋轉，則螺紋桿三表面的套接塊進行上下移動，從而調整水泵葉輪軸的位置，此裝置與傳統裝置相對比，此裝置通過調節葉輪軸的高度位置可以使維修人員更容易接近和接觸到需要維修的部件，從而增加了維修工作的可達性，同時通過調節葉輪軸的高度位置，維修人員可以更容易地找到這些角度或姿勢，從而降低了維修的難度，從而提高維修工作的效率，縮短維修時間，并且維修人員能夠舒適、穩定地從不同角度進行維修時，他們可以更好地控制工具和設備，減少了意外事故的風險，從而增強了維修工作的安全性，保障了維修人員的健康和安全。

技術特征：

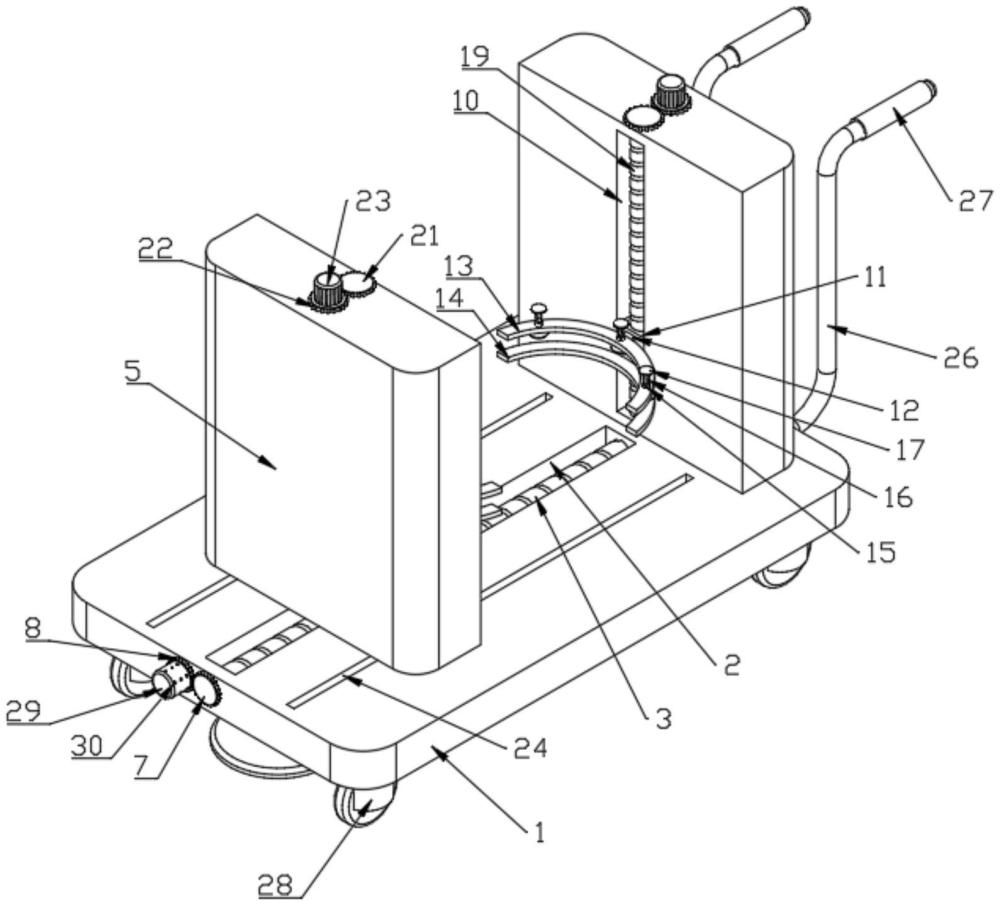

1.一種大型水泵葉輪軸維修裝置，包括底板(1)，其特征在于：所述底板(1)的頂部開設有矩形槽(2)，所述矩形槽(2)的內部活動安裝有螺紋桿一(3)，所述螺紋桿一(3)的表面活動安裝有套接板(4)，所述套接板(4)的頂部固定安裝有外殼(5)，所述底板(1)的頂部也固定安裝有外殼(5)，所述外殼(5)的內側開設有長槽(10)，所述長槽(10)的內部活動安裝有螺紋桿三(19)，所述螺紋桿三(19)的表面活動安裝有套接塊(11)，所述套接塊(11)的側面固定安裝有兩個連接板(12)，其中一個所述連接板(12)的一端固定安裝有上弧形板(13)，另一個所述連接板(12)的一端固定安裝有下弧形板(14)，所述上弧形板(13)的內部固定安裝有套筒(15)且延伸至兩端，所述套筒(15)的內部活動安裝有螺紋桿二(16)，所述螺紋桿二(16)的頂部固定安裝有把手(17)，所述螺紋桿二(16)的底部固定安裝有壓板(18)，所述螺紋桿一(3)的一端固定安裝有連接軸一(6)，所述連接軸一(6)的一端固定安裝有從齒輪一(7)，所述從齒輪一(7)的側面嚙合有主齒輪一(8)，所述主齒輪一(8)的表面固定安裝有電機一(9)。

2.根據權利要求1所述的一種大型水泵葉輪軸維修裝置，其特征在于：所述螺紋桿三(19)的頂部固定安裝有連接軸二(20)，所述連接軸二(20)的頂部固定安裝有從齒輪二(21)，所述從齒輪二(21)的側面嚙合有主齒輪二(22)，所述主齒輪二(22)的頂部固定安裝有電機二(23)。

3.根據權利要求1所述的一種大型水泵葉輪軸維修裝置，其特征在于：所述底板(1)的頂部開設有滑槽(24)，所述外殼(5)的底部固定安裝有滑塊(25)且滑塊(25)活動安裝在滑槽(24)的內部。

4.根據權利要求1所述的一種大型水泵葉輪軸維修裝置，其特征在于：所述底板(1)的底部活動安裝有四個萬向輪(28)，四個所述萬向輪(28)均勻分布在底板(1)的底部。

5.根據權利要求1所述的一種大型水泵葉輪軸維修裝置，其特征在于：所述底板(1)的側面固定安裝有扶桿(26)，所述扶桿(26)的一端表面設置有防滑墊(27)。

6.根據權利要求1所述的一種大型水泵葉輪軸維修裝置，其特征在于：所述主齒輪一(8)的側面設置有電機保護罩(29)，且電機一(9)位于電機保護罩(29)的內部，所述電機保護罩(29)的表面開設有散熱孔(30)。

7.根據權利要求1所述的一種大型水泵葉輪軸維修裝置，其特征在于：所述底板(1)的底部固定安裝有兩個液壓缸(31)，兩個所述液壓缸(31)的底部均固定安裝有支撐板(32)。

8.根據權利要求1所述的一種大型水泵葉輪軸維修裝置，其特征在于：所述底板(1)和矩形槽(2)均由不銹鋼制成，所述把手(17)的表面設置有海綿層。

技術總結
本技術涉及水泵葉輪軸技術領域，且公開了一種大型水泵葉輪軸維修裝置，包括底板，所述底板的頂部開設有矩形槽，所述矩形槽的內部活動安裝有螺紋桿一，所述螺紋桿一的表面活動安裝有套接板，所述套接板的頂部固定安裝有外殼，所述底板的頂部也固定安裝有外殼，所述外殼的內側開設有長槽。本技術通過調節兩個外殼之間的距離使得能夠適用于不同大小的水泵葉輪軸，從而提高了維修工作的適應性和效率，同時對水泵葉輪軸進行固定，可以確保在維修過程中軸的位置穩定，避免因軸的位置移動而導致的維修困難或損壞其他部件的風險，并且穩定的固定可以減少在維修過程中發生意外事故的風險，從而確保維修過程的安全性。

技術研發人員：呂孟良,黃迪迪,馮向忠,張良
受保護的技術使用者：凱士比泵閥技術服務（天津）有限公司
技術研發日：20240619
技術公布日：2025/4/28
