本技術涉及冶具，具體的是一種銅件平行定位治具。

背景技術：

1、冶具是一種用于加工金屬時夾住或固定金屬材料的工具，其作用是將包括銅件在內的金屬材料夾住并固定在特定位置，以便進行后續的加工和熱處理。

2、現有技術中，如專利申請?zhí)枴癱n202121080297.9”中提出的一種焊接冶具，包括底部安裝座，所述活動板遠離固定板的一面固定安裝有連接桿，所述連接桿遠離活動板的一面固定安裝有夾緊板，所述夾緊板的外側固定安裝有緩沖板，所述夾緊板的底部固定安裝有滑塊。

3、但是上述專利申請中，對管狀銅件進行夾緊時，由于管狀銅件表面為弧面，僅通過夾緊板從兩側進行夾緊，管狀銅件可能會發生轉動，影響到對管狀銅件的加工精度。

技術實現思路

1、本實用新型的目的在于提供一種銅件平行定位治具，以解決上述背景技術中提出的問題。

2、本實用新型的目的可以通過以下技術方案實現：

3、一種銅件平行定位治具，包括活動架和管狀銅件，所述活動架的頂部開設有凹槽，凹槽內壁的兩側均固定連接有承載板，承載板的頂部為曲面，用于從下方為管狀銅件提供承載，管狀銅件的兩端且位于兩個承載板之間設置有兩個可以相向活動的夾緊板，兩個夾緊板平行設置，用于從兩端夾緊管狀銅件。

4、所述管狀銅件的內壁開設有定位槽，定位槽中設置有定位壓板，定位壓板的兩端貫穿管狀銅件且延伸至管狀銅件的外部，夾緊板的頂部開設有定位卡槽，定位卡槽和定位壓板相適配。

5、優選的，所述定位壓板上開設有呈線性陣列的固定孔，定位壓板上設置有固定螺栓，固定螺栓貫穿固定孔且和夾緊板螺紋連接，用于將定位壓板和夾緊板固定到一起。

6、優選的，所述活動架的凹槽內固定連接有兩個限制凸塊，兩個限制凸塊之間設置有限制圓柱，限制圓柱的兩端分別固定連接有正向螺桿和反向螺桿，正向螺桿和反向螺桿分別貫穿兩個限制凸塊且延伸至限制凸塊的外部。

7、優選的，所述正向螺桿和反向螺桿上均螺紋連接有活動塊，活動塊的頂部和夾緊板固定連接，用于帶動兩個夾緊板相向活動。

8、優選的，所述正向螺桿和反向螺桿相互遠離的一端均固定連接有控制把手，控制把手上開設有防滑槽紋。

9、優選的，所述活動架的底部設置有固定板，固定板的頂部固定連接有滑動導向部件，活動架上開設有滑動導向槽，滑動導向槽和滑動導向部件滑動連接，滑動導向部件的頂部且位于活動架的兩端固定連接有限制凸起。

10、本實用新型的有益效果：

11、本實用新型通過將兩個平行設置的夾緊板從兩端夾緊管狀銅件，再通過定位壓板卡入到管狀銅件的定位槽中，以及定位壓板卡入到夾緊板的定位卡槽中，使得定位壓板不會發生轉動，定位壓板定位管狀銅件時，管狀銅件不會相對于定位壓板發生轉動，實現對管狀銅件的快速定位，避免管狀工件發生轉動，導致對管狀工件進行加工時，所需加工的位置出現誤差。

技術特征：

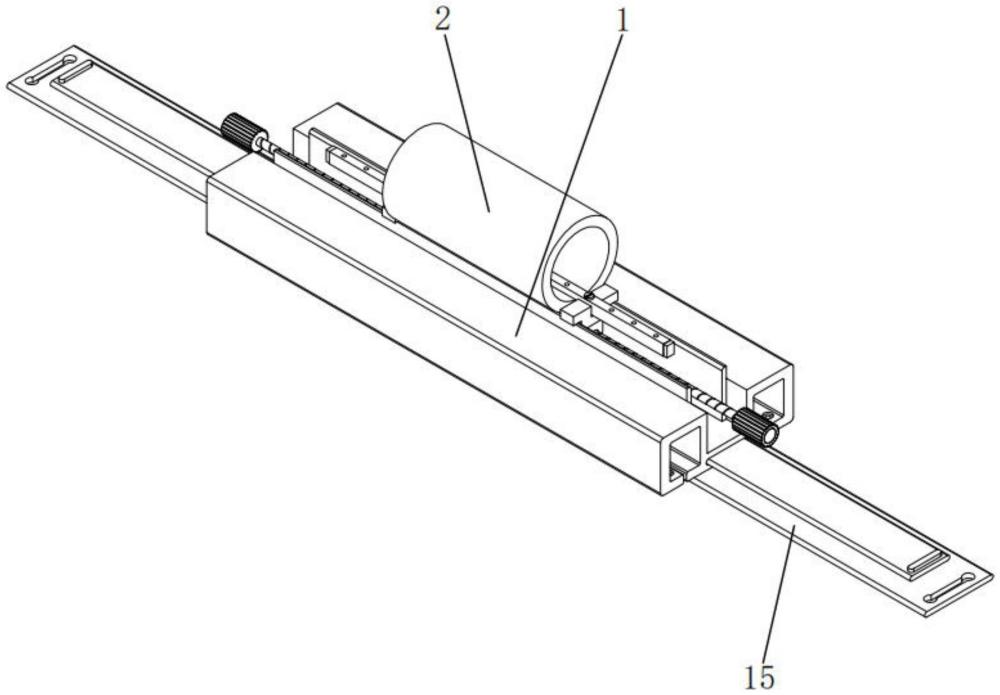

1.一種銅件平行定位治具，包括活動架(1)和管狀銅件(2)，其特征在于，所述活動架(1)的頂部開設有凹槽，凹槽內壁的兩側均固定連接有承載板(3)，承載板(3)的頂部為曲面，用于從下方為管狀銅件(2)提供承載，管狀銅件(2)的兩端且位于兩個承載板(3)之間設置有兩個可以相向活動的夾緊板(4)，兩個夾緊板(4)平行設置，用于從兩端夾緊管狀銅件(2)；

2.根據權利要求1所述的一種銅件平行定位治具，其特征在于，所述定位壓板(5)上開設有呈線性陣列的固定孔(7)，定位壓板(5)上設置有固定螺栓(8)，固定螺栓(8)貫穿固定孔(7)且和夾緊板(4)螺紋連接，用于將定位壓板(5)和夾緊板(4)固定到一起。

3.根據權利要求1所述的一種銅件平行定位治具，其特征在于，所述活動架(1)的凹槽內固定連接有兩個限制凸塊(9)，兩個限制凸塊(9)之間設置有限制圓柱(10)，限制圓柱(10)的兩端分別固定連接有正向螺桿(11)和反向螺桿(12)，正向螺桿(11)和反向螺桿(12)分別貫穿兩個限制凸塊(9)且延伸至限制凸塊(9)的外部。

4.根據權利要求3所述的一種銅件平行定位治具，其特征在于，所述正向螺桿(11)和反向螺桿(12)上均螺紋連接有活動塊(13)，活動塊(13)的頂部和夾緊板(4)固定連接，用于帶動兩個夾緊板(4)相向活動。

5.根據權利要求3所述的一種銅件平行定位治具，其特征在于，所述正向螺桿(11)和反向螺桿(12)相互遠離的一端均固定連接有控制把手(14)，控制把手(14)上開設有防滑槽紋。

6.根據權利要求1所述的一種銅件平行定位治具，其特征在于，所述活動架(1)的底部設置有固定板(15)，固定板(15)的頂部固定連接有滑動導向部件(16)，活動架(1)上開設有滑動導向槽(17)，滑動導向槽(17)和滑動導向部件(16)滑動連接，滑動導向部件(16)的頂部且位于活動架(1)的兩端固定連接有限制凸起(18)。

技術總結
本技術涉及冶具技術領域，具體的是一種銅件平行定位治具，本技術包括活動架和管狀銅件，所述活動架的頂部開設有凹槽，凹槽內壁的兩側均固定連接有承載板，承載板的頂部為曲面，用于從下方為管狀銅件提供承載，管狀銅件的兩端且位于兩個承載板之間設置有兩個可以相向活動的夾緊板，本技術通過將兩個平行設置的夾緊板從兩端夾緊管狀銅件，再通過定位壓板卡入到管狀銅件的定位槽中，以及定位壓板卡入到夾緊板的定位卡槽中，使得定位壓板不會發生轉動，定位壓板定位管狀銅件時，管狀銅件不會相對于定位壓板發生轉動，實現對管狀銅件的快速定位，避免管狀工件發生轉動，導致對管狀工件進行加工時，所需加工的位置出現誤差。

技術研發人員：張杰,陳佳雷,何宇斌
受保護的技術使用者：浙江明旭機械制造有限公司
技術研發日：20250310
技術公布日：2025/4/28
