本技術涉及驅動輥輥套拆卸，具體涉及一種驅動輥輥套拆卸裝置。

背景技術：

1、驅動輥是一種在輸送系統中用于驅動輸送帶或鏈條的輥子，它通常由一個輥套和一個內芯組成，輥套是直接與輸送帶或鏈條接觸的部分，而內芯則是支撐輥套的部分，驅動輥的輥套通常由耐磨材料制成，如橡膠、聚氨酯或其他復合材料，以確保長期使用中的耐磨性和抓地力，內芯則可能由金屬或其他堅固材料制成，用于安裝驅動裝置，如齒輪或鏈條，以傳遞動力，輥套可反復利用的原因在于其耐磨材料的特性，即使經過長時間的使用，輥套表面磨損后，仍然可以通過更換新的輥套來恢復驅動輥的功能，這樣不僅可以節省成本，還可以減少廢棄物的產生，故在長時間使用后的驅動輥構件需要將輥套拆下并進行反復利用，現有拆卸需人工進行，費時費力，實用性差。

技術實現思路

1、本實用新型的目的在于提供一種驅動輥輥套拆卸裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種驅動輥輥套拆卸裝置，包括固定座和固定槽體，所述固定座的側壁固定裝配有固定槽體，所述固定座的內壁固定裝配有拆卸結構，所述固定槽體的內壁固定裝配多個支座，所述固定槽體的兩側對稱裝配有多個夾持結構，同側多個所述夾持結構間隔排列，所述固定槽體的表面固定裝配有兩個安全結構，所述安全結構間隔排列。

3、優選的，所述拆卸結構包括液壓缸，所述液壓缸固定裝配于固定座的內壁，所述液壓缸的活塞桿端頭均勻螺接有四個螺釘，所述液壓缸的活塞桿端頭固定裝配有支桿。

4、優選的，所述夾持結構包括支塊，所述支塊貫穿固定于固定槽體的內壁，所述支塊的內壁螺接有螺桿，所述螺桿的外側端固定裝配有轉把，所述支塊的內壁插接有夾塊，所述夾塊與螺桿轉動相連。

5、優選的，所述安全結構包括兩個直槽，兩個直槽對稱裝配于固定槽體的兩側，兩個直槽的內壁插接有擋桿，兩個所述直槽的內壁均插接插桿，所述插桿貫穿擋桿。

6、優選的，所述固定槽體的下端兩側對稱裝配有墊塊。

7、與現有技術相比，本實用新型的有益效果是：通過固定座的設置，用于固定安裝拆卸結構，通過拆卸結構的作用，可以根據需要，調整構件，以便適用不同規格的輥套等，并通過固定槽體的設置，方便待拆卸的驅動輥輥套放置其中，并通過支座托起，保證放置的穩定性，通過夾持結構的設置，可以將放置好的驅動輥輥套以及需要拆除的輥套內壁軸體固定，設置多個夾持結構，可以保證夾持效果好，同時保證設備拆卸工作時的穩定性，通過安全結構的作用，可以有效的防止輥套在拆卸時崩彈，保證拆卸工作的安全性，使用方便，實用性強。

技術特征：

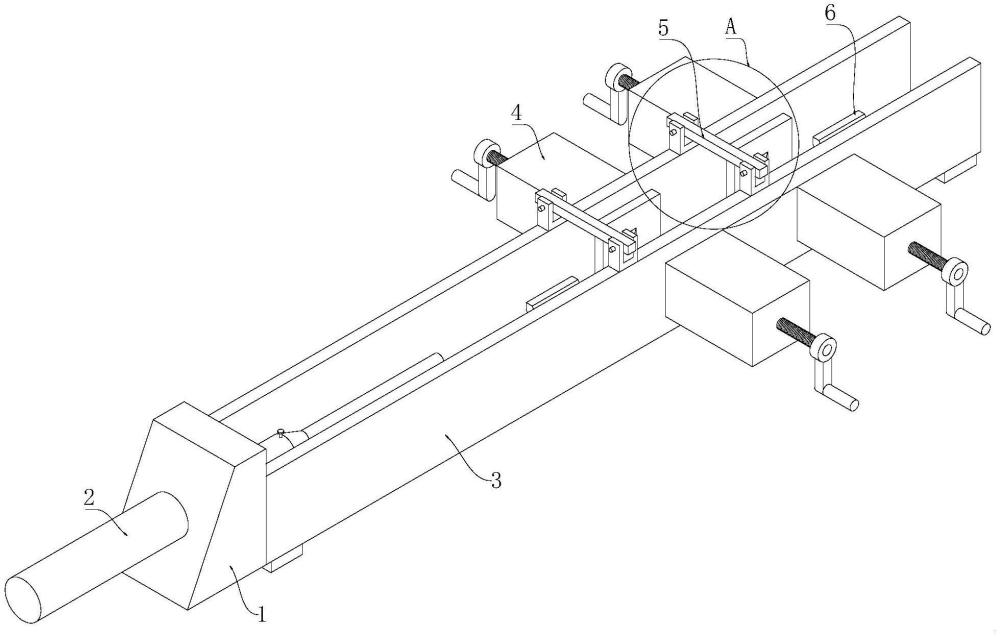

1.一種驅動輥輥套拆卸裝置，其特征在于：包括固定座(1)和固定槽體(3)，所述固定座(1)的側壁固定裝配有固定槽體(3)，所述固定座(1)的內壁固定裝配有拆卸結構(2)，所述固定槽體(3)的內壁固定裝配多個支座(6)，所述固定槽體(3)的兩側對稱裝配有多個夾持結構(4)，同側多個所述夾持結構(4)間隔排列，所述固定槽體(3)的表面固定裝配有兩個安全結構(5)，所述安全結構(5)間隔排列。

2.根據權利要求1所述的一種驅動輥輥套拆卸裝置，其特征在于：所述拆卸結構(2)包括液壓缸(21)，所述液壓缸(21)固定裝配于固定座(1)的內壁，所述液壓缸(21)的活塞桿端頭均勻螺接有四個螺釘(22)，所述液壓缸(21)的活塞桿端頭固定裝配有支桿(23)。

3.根據權利要求1所述的一種驅動輥輥套拆卸裝置，其特征在于：所述夾持結構(4)包括支塊(41)，所述支塊(41)貫穿固定于固定槽體(3)的內壁，所述支塊(41)的內壁螺接有螺桿(42)，所述螺桿(42)的外側端固定裝配有轉把(43)，所述支塊(41)的內壁插接有夾塊(44)，所述夾塊(44)與螺桿(42)轉動相連。

4.根據權利要求1所述的一種驅動輥輥套拆卸裝置，其特征在于：所述安全結構(5)包括兩個直槽(51)，兩個直槽(51)對稱裝配于固定槽體(3)的兩側，兩個直槽(51)的內壁插接有擋桿(52)，兩個所述直槽(51)的內壁均插接插桿(53)，所述插桿(53)貫穿擋桿(52)。

5.根據權利要求1所述的一種驅動輥輥套拆卸裝置，其特征在于：所述固定槽體(3)的下端兩側對稱裝配有墊塊。

技術總結
本技術公開了一種驅動輥輥套拆卸裝置，包括固定座和固定槽體，所述固定座的側壁固定裝配有固定槽體，同側多個所述夾持結構間隔排列，所述固定槽體的表面固定裝配有兩個安全結構，通過拆卸結構的作用，可以根據需要，調整構件，以便適用不同規格的輥套等，并通過固定槽體的設置，方便待拆卸的驅動輥輥套放置其中，并通過支座托起，保證放置的穩定性，通過夾持結構的設置，可以將放置好的驅動輥輥套以及需要拆除的輥套內壁軸體固定，設置多個夾持結構，可以保證夾持效果好，同時保證設備拆卸工作時的穩定性，通過安全結構的作用，可以有效的防止輥套在拆卸時崩彈，保證拆卸工作的安全性，使用方便，實用性強。

技術研發人員：康明達,董素波,郝建勇,孫宏波
受保護的技術使用者：本溪北方機械重汽有限責任公司
技術研發日：20240621
技術公布日：2025/4/28
