本技術屬于裝配式建筑結構，具體涉及一種預制陽臺安裝固定裝置。

背景技術：

1、目前，裝配式建筑中預制陽臺在吊裝完成后，僅靠下方腳手架支撐固定，但水平方向位移未能得到有效控制，在預制陽臺上進行鋼筋綁扎及其他工序施工時，易對預制陽臺造成晃動導致偏位。

技術實現思路

1、本實用新型實施例的目的在于提供一種預制陽臺安裝固定裝置，旨在解決現有技術中的預制陽臺在吊裝完成后易發生水平偏位的問題。

2、為了解決上述技術問題，本實用新型采用如下技術方案：

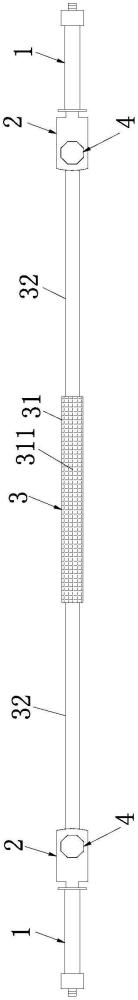

3、一種預制陽臺安裝固定裝置，用于將預制陽臺連接于預制外墻上，所述預制陽臺安裝固定裝置包括螺絲套筒、第一連接件以及可調組件，所述螺絲套筒預埋于所述預制外墻與預制陽臺上，所述可調組件包括調節件和兩個第二連接件，所述調節件的兩端分別與兩個所述第二連接件螺紋連接，且兩個所述第二連接件的螺紋方向相反；所述第一連接件的一端螺紋連接于所述螺絲套筒內，所述第一連接件的另一端與所述第二連接件之遠離所述調節件的一端相互鉸接。

4、進一步地，所述第一連接件包括一體連接的螺桿和連接部，所述螺桿螺紋連接于所述螺絲套筒內，所述連接部與所述第二連接件之間通過銷軸件鉸接。

5、進一步地，所述連接部具有u型槽，所述第二連接件的一端伸入所述u型槽內。

6、進一步地，所述連接部上具有穿過所述u型槽的第一通孔，所述第二連接件之遠離所述調節件的一端具有第二通孔，所述銷軸件可拆卸地穿設所述第一通孔、第二通孔及u型槽。

7、進一步地，所述銷軸件包括螺栓和螺帽，所述螺絲的一端穿過所述第一通孔、第二通孔及u型槽，所述螺帽螺紋連接于所述螺栓上，并抵靠所述連接部上。

8、進一步地，預埋于所述預制陽臺上的所述螺絲套筒位于所述預制陽臺的左右兩端上，且垂直預埋于所述預制陽臺的左右端部；預埋于所述預制外墻上的所述螺絲套筒位于所述預制陽臺的左右兩側，且垂直預埋于所述預制外墻的外側面。

9、進一步地，所述螺絲套筒包括一體成型的內絲套筒、擋板以及凸部，所述擋板和螺絲部分別連接所述內絲套筒的兩端，所述內絲套筒與所述第一連接件螺紋連接，預埋于所述預制陽臺上的所述螺絲套筒的擋板抵靠于所述預制陽臺的端部表面上，預埋于所述預制陽臺上的所述螺絲套筒的內絲套筒與凸部伸入所述預制陽臺的內部，預埋于所述預制外墻上的所述螺絲套筒的擋板抵靠于所述預制外墻的外側面上，預埋于所述預制外墻上的所述螺絲套筒的內絲套筒與凸部伸入所述預制外墻的內部。

10、進一步地，所述調節件上具有通孔，所述通孔沿所述調節件的長度方向貫穿所述調節件，所述第二連接件伸入所述通孔內。

11、進一步地，所述調節件的表面上具有摩擦紋路。

12、本實用新型實施例與現有技術相比，有益效果在于：

13、本實用新型通過將螺絲套筒分別預埋于預制外墻與預制陽臺上，利用第一連接件的一端螺紋連接于螺絲套筒內，利用可調組件上的其中一個第二連接件與連接在預制陽臺上的第一連接件鉸接，利用可調組件上的另一個第二連接件與連接在預制外墻上的第一連接件鉸接，通過轉動可調組件上的調節件能夠帶動兩個第二連接件同時相互靠近或相互遠離，以調節預制陽臺的安裝定位，且在預制陽臺定位后不易發生偏位現象，減少了吊裝定位時間，且保證了混凝土澆筑成型后預制陽臺的定位質量。

技術特征：

1.一種預制陽臺安裝固定裝置，用于將預制陽臺連接于預制外墻上，其特征在于，所述預制陽臺安裝固定裝置包括螺絲套筒、第一連接件以及可調組件，所述螺絲套筒預埋于所述預制外墻與預制陽臺上，所述可調組件包括調節件和兩個第二連接件，所述調節件的兩端分別與兩個所述第二連接件螺紋連接，且兩個所述第二連接件的螺紋方向相反；所述第一連接件的一端螺紋連接于所述螺絲套筒內，所述第一連接件的另一端與所述第二連接件之遠離所述調節件的一端相互鉸接。

2.如權利要求1所述的預制陽臺安裝固定裝置，其特征在于，所述第一連接件包括一體連接的螺桿和連接部，所述螺桿螺紋連接于所述螺絲套筒內，所述連接部與所述第二連接件之間通過銷軸件鉸接。

3.如權利要求2所述的預制陽臺安裝固定裝置，其特征在于，所述連接部具有u型槽，所述第二連接件的一端伸入所述u型槽內。

4.如權利要求3所述的預制陽臺安裝固定裝置，其特征在于，所述連接部上具有穿過所述u型槽的第一通孔，所述第二連接件之遠離所述調節件的一端具有第二通孔，所述銷軸件可拆卸地穿設所述第一通孔、第二通孔及u型槽。

5.如權利要求4所述的預制陽臺安裝固定裝置，其特征在于，所述銷軸件包括螺栓和螺帽，所述螺絲的一端穿過所述第一通孔、第二通孔及u型槽，所述螺帽螺紋連接于所述螺栓上，并抵靠所述連接部上。

6.如權利要求1所述的預制陽臺安裝固定裝置，其特征在于，預埋于所述預制陽臺上的所述螺絲套筒位于所述預制陽臺的左右兩端上，且垂直預埋于所述預制陽臺的左右端部；預埋于所述預制外墻上的所述螺絲套筒位于所述預制陽臺的左右兩側，且垂直預埋于所述預制外墻的外側面。

7.如權利要求1或6所述的預制陽臺安裝固定裝置，其特征在于，所述螺絲套筒包括一體成型的內絲套筒、擋板以及凸部，所述擋板和螺絲部分別連接所述內絲套筒的兩端，所述內絲套筒與所述第一連接件螺紋連接，預埋于所述預制陽臺上的所述螺絲套筒的擋板抵靠于所述預制陽臺的端部表面上，預埋于所述預制陽臺上的所述螺絲套筒的內絲套筒與凸部伸入所述預制陽臺的內部，預埋于所述預制外墻上的所述螺絲套筒的擋板抵靠于所述預制外墻的外側面上，預埋于所述預制外墻上的所述螺絲套筒的內絲套筒與凸部伸入所述預制外墻的內部。

8.如權利要求1所述的預制陽臺安裝固定裝置，其特征在于，所述調節件上具有通孔，所述通孔沿所述調節件的長度方向貫穿所述調節件，所述第二連接件伸入所述通孔內。

9.如權利要求8所述的預制陽臺安裝固定裝置，其特征在于，所述調節件的表面上具有摩擦紋路。

技術總結
本技術適用于裝配式建筑結構技術領域，提供了一種預制陽臺安裝固定裝置。該預制陽臺安裝固定裝置包括螺絲套筒、第一連接件以及可調組件，所述螺絲套筒預埋于所述預制外墻與預制陽臺上，所述可調組件包括調節件和兩個第二連接件，所述調節件的兩端分別與兩個所述第二連接件螺紋連接，且兩個所述第二連接件的螺紋方向相反；所述第一連接件的一端螺紋連接于所述螺絲套筒內，所述第一連接件的另一端與所述第二連接件之遠離所述調節件的一端相互鉸接。本技術通過轉動調節件能夠帶動兩個第二連接件同時相互靠近或相互遠離以拉緊第二連接件，以調節預制陽臺的安裝定位，且在預制陽臺定位后不易發生偏位現象，減少了吊裝定位時間。

技術研發人員：劉滔滔,張浩,石志鵬,毛衛民,王佳斌,許愛易,李慧,胡振華,劉一鳴,楊學光
受保護的技術使用者：中建科技集團華南有限公司
技術研發日：20240627
技術公布日：2025/4/28
