本技術涉及放板架,具體為一種電路板存放用放板裝置。
背景技術:
1、電路板是電子設備中的關鍵組成部分,它指的是印刷電路板組件,電路板由印刷電路板、電子元件和焊料組成,提供電路連接、保護元件和散熱的功能,它是通過將電子元器件安裝到電路板上,經過機器設備的組裝和焊接過程形成的,在對電路板進行存放時,通常會利用放板架進行存放。
2、在對現有的電路板存放用放板裝置進行使用時,其電路板存放用放板裝置的作用是對電路板進行集中存放,但現有的放板架無法調整支撐板間距,導致在存放和拿取時,操作空間受限,且無法加裝支撐板以存放更多電路板的問題。
技術實現思路
1、本實用新型的目的在于提供一種電路板存放用放板裝置,以解決上述背景技術中提出的現有的放板架無法調整支撐板間距,導致在存放和拿取時,操作空間受限,且無法加裝支撐板以存放更多電路板的問題。
2、為實現上述目的,本實用新型提供如下技術方案,一種電路板存放用放板裝置,包括:

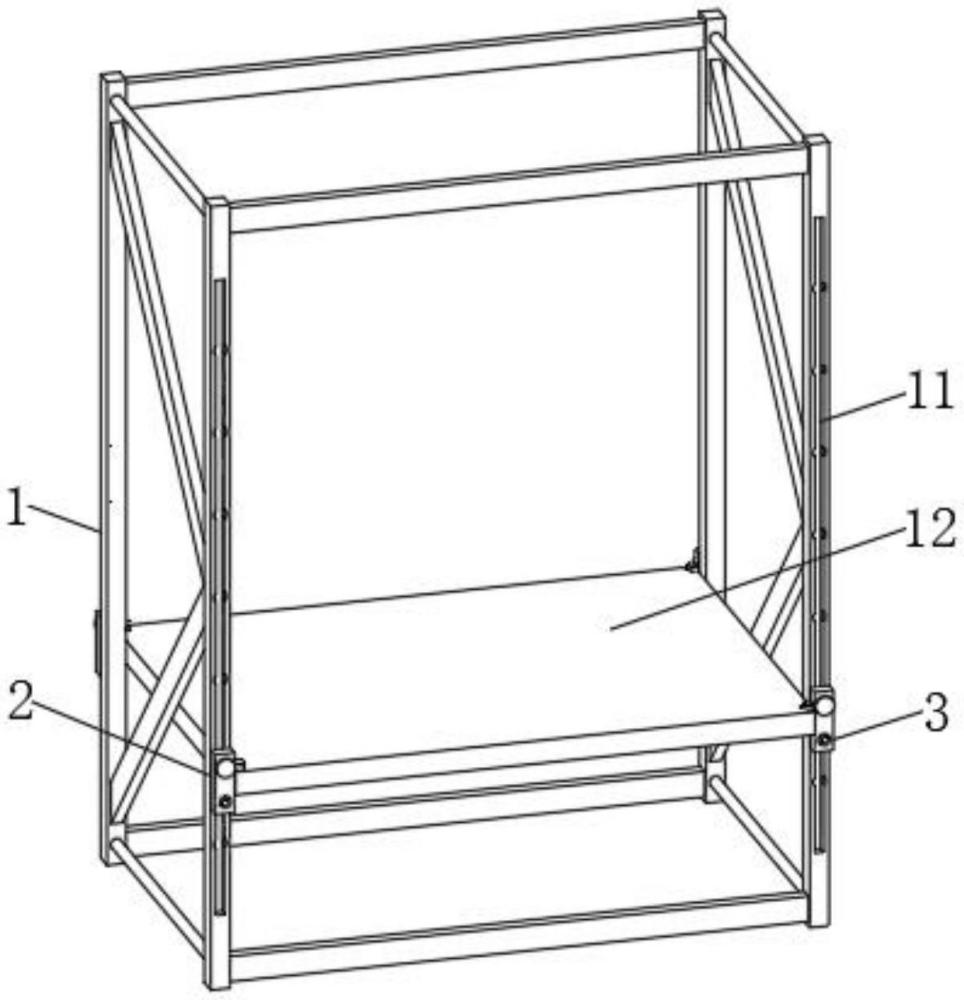

3、支架本體,包括支撐桿,所述支撐桿內側連接有支撐板;
4、支撐板兩側表面設置有調節機構,包括定位板,所述定位板內部插設有固定螺桿,所述定位板一端連接有支撐架,所述支撐架底部一側設置有滑塊,所述支撐架內部插設有調節螺桿,所述調節螺桿一端連接有限位桿。
5、優選的,所述支撐板兩側表面開設有螺紋孔,所述定位板表面開設有通孔,所述固定螺桿一端穿過定位板開設的通孔轉動連接于支撐板開設的螺紋孔內部。
6、優選的,所述支撐桿兩側開設有滑槽,所述滑塊一端插設于支撐桿開設的滑槽內部,所述支撐架表面開設有螺紋槽,所述調節螺桿轉動連接于支撐架開設的螺紋槽內部。
7、優選的,所述支撐桿開設的滑槽內壁一側開設有多組限位槽,所述限位桿一端插設于支撐桿開設的限位槽內部。
8、優選的,所述支撐架內部連接有支撐結構,所述支撐結構包括有支撐彈簧,所述支撐彈簧內部插設有連接桿,所述連接桿一端連接有控制環,所述控制環內側表面設置有橡膠環。
9、優選的,所述支撐架底部一側開設有槽體,所述支撐彈簧一端連接于支撐架開設的槽體內壁一側,所述支撐彈簧另一端支撐于滑塊一端表面。
10、優選的,所述連接桿和支撐彈簧之間并無直接連接關系,所述連接桿一端連接于滑塊。
11、與現有技術相比,本實用新型的有益效果是:
12、1、通過將固定螺桿一端穿過定位板開設的通孔轉動連接于支撐板開設的螺紋孔內部,對支撐架和支撐板之間進行連接固定,并使滑塊插設于支撐桿開設的滑槽內部,對支撐架進行移動限位,在支撐架帶動支撐板進行高度調節后,將調節螺桿一端轉動連接于支撐架開設的螺紋槽內部,使限位桿插設于支撐桿開設的限位槽內部,對支撐架進行限位,從而實現對支撐板的位置調節效果,避免在存放和拿取時,操作空間受限,且無法加裝支撐板以存放更多電路板的問題。
13、2、通過拉動控制環使其帶動連接桿一端連接的滑塊向支撐架開設的槽體內部移動,并使滑塊擠壓支撐彈簧進行收縮,從而對支撐架進行拆分,并在對滑塊進行支撐時,放開控制環是支撐彈簧支撐滑塊復位,并使橡膠環填充于支撐架和控制環之間進行緩沖,使兩者之間柔性接觸,從而實現對滑塊的支撐效果。
1.一種電路板存放用放板裝置,其特征在于,包括:
2.根據權利要求1所述的一種電路板存放用放板裝置,其特征在于:所述支撐板(12)兩側表面開設有螺紋孔,所述定位板(21)表面開設有通孔,所述固定螺桿(22)一端穿過定位板(21)開設的通孔轉動連接于支撐板(12)開設的螺紋孔內部。
3.根據權利要求1所述的一種電路板存放用放板裝置,其特征在于:所述支撐桿(11)兩側開設有滑槽,所述滑塊(24)一端插設于支撐桿(11)開設的滑槽內部,所述支撐架(23)表面開設有螺紋槽,所述調節螺桿(25)轉動連接于支撐架(23)開設的螺紋槽內部。
4.根據權利要求1所述的一種電路板存放用放板裝置,其特征在于:所述支撐桿(11)開設的滑槽內壁一側開設有多組限位槽,所述限位桿(26)一端插設于支撐桿(11)開設的限位槽內部。
5.根據權利要求1所述的一種電路板存放用放板裝置,其特征在于:所述支撐架(23)內部連接有支撐結構(3),所述支撐結構(3)包括有支撐彈簧(31),所述支撐彈簧(31)內部插設有連接桿(32),所述連接桿(32)一端連接有控制環(33),所述控制環(33)內側表面設置有橡膠環(34)。
6.根據權利要求5所述的一種電路板存放用放板裝置,其特征在于:所述支撐架(23)底部一側開設有槽體,所述支撐彈簧(31)一端連接于支撐架(23)開設的槽體內壁一側,所述支撐彈簧(31)另一端支撐于滑塊(24)一端表面。
7.根據權利要求5所述的一種電路板存放用放板裝置,其特征在于:所述連接桿(32)和支撐彈簧(31)之間并無直接連接關系,所述連接桿(32)一端連接于滑塊(24)。
