本技術涉及機械加工領域，具體涉及一種用于工件橫向加工的夾具。

背景技術：

1、工件加工過程中需要采用夾具對工件進行夾持固定，以配合加工機構的機頭部分對工件進行加工。在處理長條工件，尤其是管狀工件時，現有夾具通常是將工件的兩端夾持，在加工機構進行橫向加工時，兩端的夾具會形成阻礙，不利于對工件的整體橫向加工，而且現有的夾具位置是固定的，無法根據加工需要對其進行角度的調整，因此，需要提供一種結構簡化，便于工件橫向定位與角度調整的夾具。

技術實現思路

1、為解決現有技術存在的不足，本實用新型提供了一種新型的用于工件橫向加工的夾具，以解決現有技術中不利于管狀工件橫向定位與角度調整的問題。

2、為實現上述目的，本實用新型所采用了下述的技術方案：

3、一種用于工件橫向加工的夾具，適于對管狀工件進行橫向定位與角度調整，包括底板、安裝板和定位組件，所述安裝板的一側設置安裝座，所述定位組件設置于所述安裝座上，以對套在所述定位組件上的管狀工件進行定位；所述安裝板上滑動設置連接件，所述連接件與所述定位組件遠離所述安裝座的一端連接，以對所述定位組件進行支撐；

4、所述安裝座的上側設置止動板，所述止動板上設置彈性止動件，所述彈性止動件的側邊設置止動螺絲，所述彈性止動件的頂部向著所述止動螺絲的方向延伸，并與所述止動螺絲接觸，通過所述止動螺絲帶動所述彈性止動件下移，以限制管狀工件移動；

5、所述安裝板轉動設置于所述底板上，所述底板上轉動設置旋轉軸，所述旋轉軸上設置調節塊，所述調節塊與所述安裝板的底面接觸，所述底板的一側設置第一驅動件，所述第一驅動件的工作端與所述旋轉軸連接，以帶動所述調節塊轉動，以調整所述安裝板的仰俯角度。

6、進一步的，所述定位組件包括定位座、定位導柱和定位筒，所述定位座設置于所述安裝座的一側，所述定位導柱設置于所述定位座遠離所述安裝座的一側，所述定位筒套設于所述定位導柱。

7、進一步的，所述定位組件還包括連接軸、第一連接座和第二連接座，所述連接軸穿設于所述定位導柱內，所述連接軸遠離所述定位座的一端，為定心部，所述第一連接座套設于所述定心部遠離所述定位導柱的一端，所述定心部靠近所述定位導柱的一端沿其周向設置連接螺紋，所述第二連接座套設在所述連接螺紋上；所述定心部沿其周向設置多個支撐條，所述支撐條分別與所述第一連接座和所述第二連接座轉動連接。

8、進一步的，所述安裝座遠離所述定位座的一側，設置第二驅動件，所述連接軸靠近所述定位座的一端，向著所述第二驅動件的方向延伸，并與所述第二驅動件的工作端連接，以使多個所述支撐條在所述第二驅動件和所述連接軸的作用下收縮和張開。

9、進一步的，所述彈性止動件包括止動桿和套設在所述止動桿上的彈簧，所述止動板上設置導向孔，所述止動桿穿設在所述導向孔內，所述導向孔下部設置抵接臺，所述彈簧的上下兩端分別與所述止動桿的頂部和所述抵接臺抵接。

10、進一步的，所述連接件包括導軌件、導向板、導向軸和連接塊，所述導向板通過所述導軌件與所述安裝板滑動連接，所述導向軸轉動設置于所述導向板上，所述連接塊設置于所述導向軸上，所述連接塊的頂部設置連接部。

11、進一步的，所述底板相對的兩側各設一軸座，所述旋轉軸穿設在兩個所述軸座內，所述調節塊的上部設置弧形調節面，并通過所述弧形調節面與所述安裝板的底面接觸；所述旋轉軸上設置調節齒輪，所述安裝板的底面對應所述調節齒輪的位置，設置限位塊，所述限位塊與所述調節齒輪嚙合。

12、進一步的，所述底板的前側轉動設置轉動軸，并通過所述轉動軸與所述安裝板轉動連接，所述底板的后側轉動設置支撐件，所述支撐件的上部與所述安裝板的后側活動連接。

13、相對于現有技術的有益效果是，采用上述方案，本實用新型先將管狀工件從定位組件遠離安裝座的一端送入，并套在定位組件上，由定位組件對管狀工件的內壁進行支撐定位與定心；再通過止動螺絲壓迫彈性止動件下移，以限制管狀工件移動；再使連接件與定位組件遠離安裝座的一端連接，以對定位組件進行支撐；接著第一驅動件帶動調節塊轉動，由調節塊將安裝板頂起，以調整安裝板的仰俯角度，以實現管狀工件的仰俯角度調整，以便于加工機構對管狀工件的橫向加工，具有很好的市場應用價值。

技術特征：

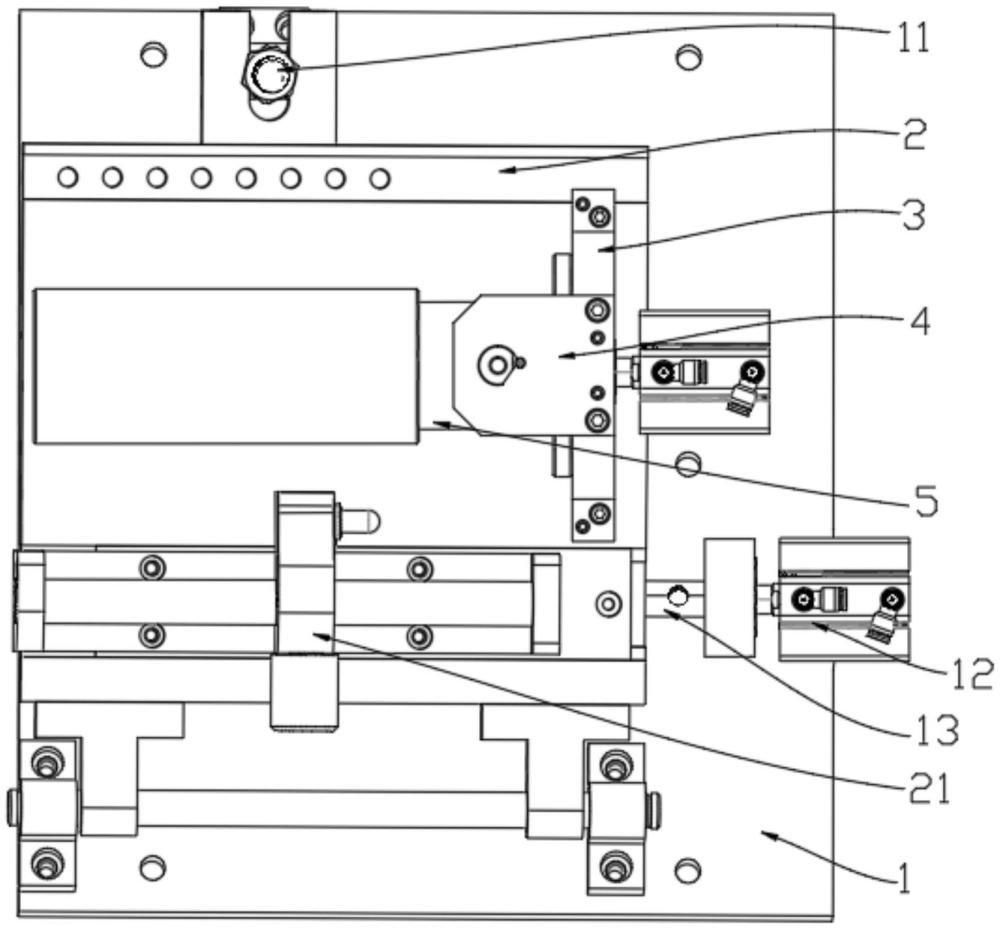

1.一種用于工件橫向加工的夾具，適于對管狀工件進行橫向定位與角度調整，其特征在于：包括底板(1)、安裝板(2)和定位組件(5)，所述安裝板(2)的一側設置安裝座(3)，所述定位組件(5)設置于所述安裝座(3)上，以對套在所述定位組件(5)上的管狀工件進行定位；所述安裝板(2)上滑動設置連接件(21)，所述連接件(21)與所述定位組件(5)遠離所述安裝座(3)的一端連接，以對所述定位組件(5)進行支撐；

2.根據權利要求1所述的用于工件橫向加工的夾具，其特征在于，所述定位組件(5)包括定位座(51)、定位導柱(52)和定位筒(53)，所述定位座(51)設置于所述安裝座(3)的一側，所述定位導柱(52)設置于所述定位座(51)遠離所述安裝座(3)的一側，所述定位筒(53)套設于所述定位導柱(52)。

3.根據權利要求2所述的用于工件橫向加工的夾具，其特征在于，所述定位組件(5)還包括連接軸(54)、第一連接座(55)和第二連接座(56)，所述連接軸(54)穿設于所述定位導柱(52)內，所述連接軸(54)遠離所述定位座(51)的一端，為定心部，所述第一連接座(55)套設于所述定心部遠離所述定位導柱(52)的一端，所述定心部靠近所述定位導柱(52)的一端沿其周向設置連接螺紋，所述第二連接座(56)套設在所述連接螺紋上；所述定心部沿其周向設置多個支撐條(57)，所述支撐條(57)分別與所述第一連接座(55)和所述第二連接座(56)轉動連接。

4.根據權利要求3所述的用于工件橫向加工的夾具，其特征在于，所述安裝座(3)遠離所述定位座(51)的一側，設置第二驅動件(58)，所述連接軸(54)靠近所述定位座(51)的一端，向著所述第二驅動件(58)的方向延伸，并與所述第二驅動件(58)的工作端連接，以使多個所述支撐條(57)在所述第二驅動件(58)和所述連接軸(54)的作用下收縮和張開。

5.根據權利要求1所述的用于工件橫向加工的夾具，其特征在于，所述彈性止動件(41)包括止動桿(44)和套設在所述止動桿(44)上的彈簧(45)，所述止動板(4)上設置導向孔(43)，所述止動桿(44)穿設在所述導向孔(43)內，所述導向孔(43)下部設置抵接臺(46)，所述彈簧(45)的上下兩端分別與所述止動桿(44)的頂部和所述抵接臺(46)抵接。

6.根據權利要求1所述的用于工件橫向加工的夾具，其特征在于，所述連接件(21)包括導軌件(22)、導向板(23)、導向軸(24)和連接塊(25)，所述導向板(23)通過所述導軌件(22)與所述安裝板(2)滑動連接，所述導向軸(24)轉動設置于所述導向板(23)上，所述連接塊(25)設置于所述導向軸(24)上，所述連接塊(25)的頂部設置連接部(26)。

7.根據權利要求1所述的用于工件橫向加工的夾具，其特征在于，所述底板(1)相對的兩側各設一軸座，所述旋轉軸(13)穿設在兩個所述軸座內，所述調節塊(14)的上部設置弧形調節面(15)，并通過所述弧形調節面(15)與所述安裝板(2)的底面接觸；所述旋轉軸(13)上設置調節齒輪(17)，所述安裝板(2)的底面對應所述調節齒輪(17)的位置，設置限位塊(16)，所述限位塊(16)與所述調節齒輪(17)嚙合。

8.根據權利要求7所述的用于工件橫向加工的夾具，其特征在于，所述底板(1)的前側轉動設置轉動軸(18)，并通過所述轉動軸(18)與所述安裝板(2)轉動連接，所述底板(1)的后側轉動設置支撐件(11)，所述支撐件(11)的上部與所述安裝板(2)的后側活動連接。

技術總結
本技術涉及機械加工領域，并公開了一種用于工件橫向加工的夾具，包括底板、安裝板和定位組件，安裝板的一側設置安裝座，定位組件設置于安裝座上；安裝板上滑動設置連接件，連接件與定位組件遠離安裝座的一端連接；安裝座的上側設置止動板，止動板上設置彈性止動件，彈性止動件的側邊設置止動螺絲，彈性止動件的頂部向著止動螺絲的方向延伸，并與止動螺絲接觸，通過止動螺絲帶動彈性止動件下移；安裝板轉動設置于底板上，底板上轉動設置旋轉軸，旋轉軸上設置調節塊，調節塊與安裝板底面接觸，底板一側設置的第一驅動件與旋轉軸連接，以調整安裝板的仰俯角度。該方案結構簡單，便于對管狀工件進行橫向定位與定心，并對其俯仰角度進行調節。

技術研發人員：韓艷紅,郭強
受保護的技術使用者：深圳市聯合創藝建筑設計有限公司
技術研發日：20240626
技術公布日：2025/4/28
