本申請涉及膜材加工，具體而言，涉及一種分切裝置及分切復卷機。

背景技術：

1、膜材在生產結束后，需要通過分切裝置將其裁切成所需的尺寸，其中，分切裝置可以包括由由多個切割刀片組成的切割刀組，可以通過調節多個切割刀片的間距調整切割尺寸。在傳統的分切裝置中，當切割刀組出現磨損或不符合操作需求時，往往需要人工更換刀組，但由于切割刀組多通過螺母進行固定，更換刀片的過程耗時繁瑣，且更換過程中需要直接接觸刀組，存在一定的操作風險。

技術實現思路

1、為了至少克服現有技術中的上述不足，本申請的目的在于提供一種分切裝置及分切復卷機。

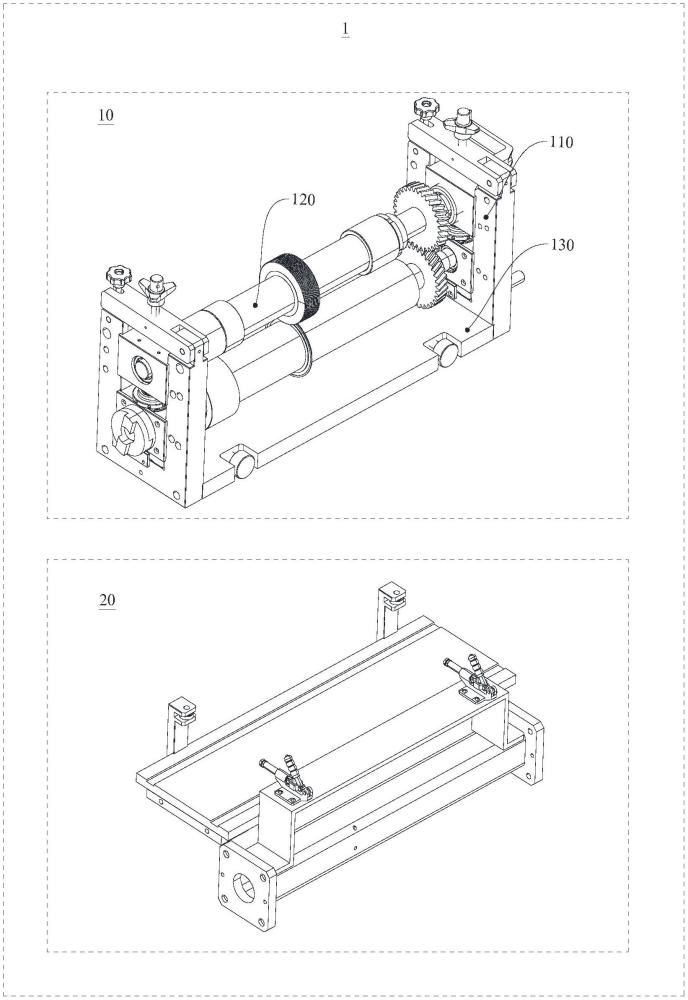

2、第一方面，本申請實施例提供一種分切裝置，所述分切裝置包括分切結構及承載平臺；

3、所述分切結構包括主機架、切刀組件及安裝底板，所述切刀組件與所述主機架連接，所述切刀組件用于切割經由所述分切裝置的待分切的膜材；

4、所述安裝底板靠近所述主機架的底部設置，所述安裝底板與所述承載平臺可滑動安裝或拆卸，以將所述分切結構安裝在所述承載平臺上或?qū)⑺龇智薪Y(jié)構從所述承載平臺上拆卸。

5、在一種可能的實現方式中，所述主機架包括相對平行設置的第一側壁及第二側壁，所述第一側壁與所述第二側壁與所述安裝底板垂直；

6、所述切刀組件包括切刀軸以及套在所述切刀軸上的切割刀片，所述切刀軸連接于所述第一側壁及所述第二側壁之間，且與所述第一側壁及所述第二側壁垂直。

7、在一種可能的實現方式中，所述切刀組件包括第一切刀組件及第二切刀組件；

8、所述第一切刀組件包括第一切割刀片、第一切刀軸以及第一齒輪，所述第一齒輪靠近所述第一切刀軸的一端設置，所述第一切割刀片套在所述第一切刀軸上；

9、所述第二切刀組件包括第二切割刀片、第二切刀軸以及第二齒輪，所述第二齒輪靠近所述第二切刀軸的一端設置，所述第二切割刀片套在所述第二切刀軸上；

10、其中，所述第一齒輪與所述第二齒輪嚙合。

11、在一種可能的實現方式中，所述切刀組件還包括轉動組件；

12、所述轉動組件包括相互連接的手柄與搖臂，所述手柄通過所述搖臂與所述第二切刀軸連接。

13、在一種可能的實現方式中，所述分切結構還包括材料導輥，所述材料導輥設置在所述第一側壁及所述第二側壁之間，所述材料導輥的中軸線與所述第一側壁及所述第二側壁垂直。

14、在一種可能的實現方式中，所述分切結構還包括與所述材料導輥連接的高度調節件；

15、所述高度調節件在靠近所述主機架的頂部設置，所述高度調節件用于調節所述材料導輥與所述安裝底板之間的距離。

16、在一種可能的實現方式中，所述承載平臺包括承載支架，以及連接所述承載支架的固定部和承載底板；

17、所述承載底板與所述承載支架連接，所述承載底板與所述安裝底板可滑動安裝或拆卸；

18、所述固定部與位于所述承載底板上的主機架固定連接，所述承載支架用于安裝所述承載平臺。

19、在一種可能的實現方式中，所述安裝底板上設置有滑動件，所述承載底板上設置用于限制所述滑動件滑動方向的滑軌，其中，所述滑動件包括滑輪或滑塊。

20、在一種可能的實現方式中，所述分切裝置還包括一保護殼，所述保護殼用于保護所述分切裝置，

21、其中，所述保護殼可旋轉連接于所述主機架上。

22、第二方面，本申請實施例還提供一種分切復卷機，所述分切復卷機包括第一方面中任意一種所述的分切裝置。

23、基于上述任意一個方面，本申請實施例提供的分切裝置及分切復卷機，包括主機架、切刀組件及安裝底板，切刀組件與主機架連接，切刀組件用于切割經由分切裝置的待分切的膜材。安裝底板靠近主機架的底部設置，安裝底板與承載平臺可滑動安裝或拆卸，以將分切結構安裝在承載平臺上或?qū)⒎智薪Y(jié)構從承載平臺上拆卸。在上述結構中，基于更換分切結構代替更換不同切刀組件的思想，通過安裝底板滑動安裝或拆卸分切結構，可以有效簡化分切結構的安裝和拆卸過程，減小人力成本的同時，提高操作的便捷性和安全性。

技術特征：

1.一種分切裝置，其特征在于，所述分切裝置包括分切結構及承載平臺；

2.根據權利要求1所述的分切裝置，其特征在于，所述主機架包括相對平行設置的第一側壁及第二側壁，所述第一側壁與所述第二側壁與所述安裝底板垂直；

3.根據權利要求1所述的分切裝置，其特征在于，所述切刀組件包括第一切刀組件及第二切刀組件；

4.根據權利要求3所述的分切裝置，其特征在于，所述切刀組件還包括轉動組件；

5.根據權利要求2所述的分切裝置，其特征在于，所述分切結構還包括材料導輥，所述材料導輥設置在所述第一側壁及所述第二側壁之間，所述材料導輥的中軸線與所述第一側壁及所述第二側壁垂直。

6.根據權利要求5所述的分切裝置，其特征在于，所述分切結構還包括與所述材料導輥連接的高度調節件；

7.根據權利要求1所述的分切裝置，其特征在于，所述承載平臺包括承載支架，以及連接所述承載支架的固定部和承載底板；

8.根據權利要求7所述的分切裝置，其特征在于，所述安裝底板上設置有滑動件，所述承載底板上設置用于限制所述滑動件滑動方向的滑軌，其中，所述滑動件包括滑輪或滑塊。

9.根據權利要求1所述的分切裝置，其特征在于，所述分切裝置還包括一保護殼，所述保護殼用于保護所述分切裝置，

10.一種分切復卷機，其特征在于，所述分切復卷機包括權利要求1-9中任意一項所述的分切裝置。

技術總結
本申請?zhí)峁┮环N分切裝置及分切復卷機，涉及膜材加工技術領域。該分切裝置包括分切結構及承載平臺。分切結構包括主機架、切刀組件及安裝底板，切刀組件與主機架連接，切刀組件用于切割經由分切裝置的待分切的膜材。安裝底板靠近主機架的底部設置，安裝底板與承載平臺可滑動安裝或拆卸，以將分切結構安裝在承載平臺上或?qū)⒎智薪Y(jié)構從承載平臺上拆卸。在上述結構中，基于更換分切結構代替更換不同切刀組件的思想，通過安裝底板滑動安裝或拆卸分切結構，可以有效簡化分切結構的安裝和拆卸過程，減小人力成本的同時，提高操作的便捷性和安全性。

技術研發人員：潘道華,周劍,陽擁軍,歐陽寧
受保護的技術使用者：盛威達機械（昆山）有限公司
技術研發日：20240626
技術公布日：2025/4/28
