本技術涉及多臺孔定位加工，尤其涉及一種多臺孔同軸件加工夾具。

背景技術：

1、多臺孔同軸件為常見管狀結構，常用于產品殼體或連接件，其內部的復雜的多臺孔結構在加工過程中，極易變形。特別是，臺孔數量較多、以及臺孔落差較大的情況下，保證加工尺寸精度和形位公差變得非常困難。現有技術中，部分技術人員采用虎鉗固定，但是由于多臺孔同軸件為薄壁件，在機械加工過程中，由于鉗口受力點集中、夾持同軸度差等問題，導致加工廢品率高。如何保證多臺孔同軸件的加工尺寸精度、形位公差以及同軸度要求，成為該領域的技術難題。

技術實現思路

1、有鑒于此，本實用新型提出了一種多臺孔同軸件加工夾具，該加工夾能夠可靠固定加工件，滿足多臺孔產品的加工要求，避免加工過程中產品出現形變，確保尺寸精度和形位公差，顯著提升成品率。

2、本實用新型通過以下技術手段解決上述問題：

3、一種多臺孔同軸件加工夾具，其特征在于，用于固定多臺同軸件，包括定位管和徑向螺釘，其中：所述定位管的一端設置有定位頭，定位頭上對稱開設有多個徑向螺紋孔，定位管的中心處開設有便于排屑和退件用的中心孔；所述徑向螺釘通過螺紋安裝在徑向螺紋孔；多臺同軸件放入定位頭后，利用徑向螺釘的末端頂緊多臺同軸件的外壁實現工件固定。

4、優選的，所述中心孔的內壁攻絲形成內螺紋。

5、優選的，所述中心孔內部可移動的安裝有定位內管，所述定位內管的外壁攻絲形成外螺紋，定位內管靠近定位頭的一端同軸設置有定位臺，定位內管的另一端開設有一字口。

6、優選的，所述定位臺的底部攻絲，定位臺的底部通過螺紋可拆卸的安裝在定位內管的中孔內。

7、優選的，所述多臺同軸件由大管、底板和小管組成，所述大管和小管同軸布置且由底板連接，大管的內部同軸設置有多個臺階孔，所述底板的外側對稱設置有多個連接耳。

8、優選的，所述定位管的末端固定在卡爪內。

9、優選的，所述中心孔的內徑與小管的外徑尺寸一致。

10、優選的，所述定位臺的外徑與小管的內徑尺寸一致。

11、本實用新型的一種多臺孔同軸件加工夾具具有以下有益效果：

12、1)該加工夾具利用徑向螺釘、以及中心孔的內徑與小管的外徑的匹配關系，能夠可靠固定加工件，滿足多臺孔產品的加工要求，避免加工過程中產品出現形變，確保尺寸精度和形位公差，顯著提升成品率。

13、2)該加工夾具的中心孔內部可移動的安裝有定位內管，定位內管能夠適應不同長度的小管，此外，定位內管的定位臺的外徑與小管的內徑尺寸一致，在徑向螺釘擰緊過程中，定位臺能夠有效支撐小管內部，避免其變形。此外，定位臺能夠利用螺紋結構，靈活更換和拆卸，以適應不同尺寸的小管。

技術特征：

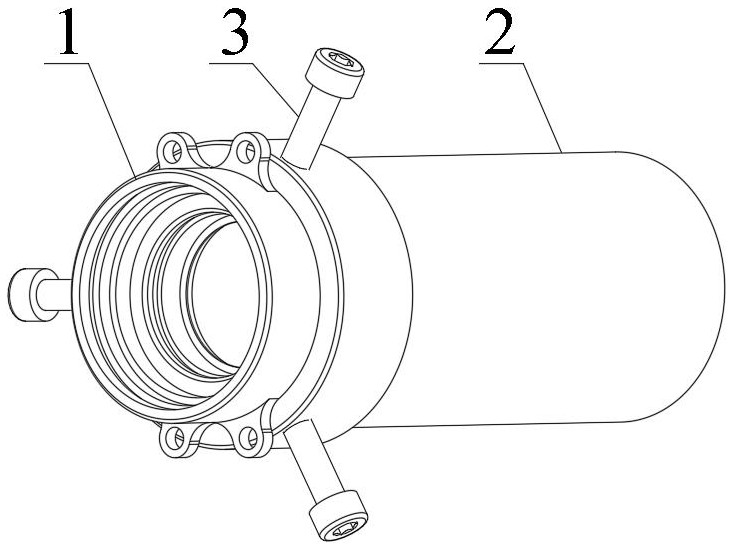

1.一種多臺孔同軸件加工夾具，其特征在于，用于固定多臺同軸件（1），包括定位管（2）和徑向螺釘（3），其中：

2.如權利要求1所述的多臺孔同軸件加工夾具，其特征在于，所述中心孔（203）的內壁攻絲形成內螺紋（204）。

3.如權利要求2所述的多臺孔同軸件加工夾具，其特征在于，所述中心孔（203）內部可移動的安裝有定位內管（4），所述定位內管（4）的外壁攻絲形成外螺紋（401），定位內管（4）靠近定位頭（201）的一端同軸設置有定位臺（402），定位內管（4）的另一端開設有一字口（403）。

4.如權利要求3所述的多臺孔同軸件加工夾具，其特征在于，所述定位臺（402）的底部攻絲，定位臺（402）的底部通過螺紋可拆卸的安裝在定位內管（4）的中孔內。

5.如權利要求4所述的多臺孔同軸件加工夾具，其特征在于，所述多臺同軸件（1）由大管（101）、底板（102）和小管（103）組成，所述大管（101）和小管（103）同軸布置且由底板（102）連接，大管（101）的內部同軸設置有多個臺階孔（104），所述底板（102）的外側對稱設置有多個連接耳（105）。

6.如權利要求5所述的多臺孔同軸件加工夾具，其特征在于，所述定位管（2）的末端固定在卡爪（5）內。

7.如權利要求6所述的多臺孔同軸件加工夾具，其特征在于，所述中心孔（203）的內徑與小管（103）的外徑尺寸一致。

8.如權利要求7所述的多臺孔同軸件加工夾具，其特征在于，所述定位臺（402）的外徑與小管（103）的內徑尺寸一致。

技術總結
本技術公開了一種多臺孔同軸件加工夾具，具體涉及多臺孔定位加工技術領域，該加工夾具用于固定多臺同軸件，包括定位管和徑向螺釘，其中，定位管的一端設置有定位頭，定位頭上對稱開設有多個徑向螺紋孔，定位管的中心處開設有便于排屑和退件用的中心孔，徑向螺釘通過螺紋安裝在徑向螺紋孔，多臺同軸件放入定位頭后，利用徑向螺釘的末端頂緊多臺同軸件的外壁實現工件固定。與現有技術相比，該加工夾具利用徑向螺釘、以及中心孔的內徑與小管的外徑的匹配關系，能夠可靠固定加工件，滿足多臺孔產品的加工要求，避免加工過程中產品出現形變，確保尺寸精度和形位公差，顯著提升成品率。

技術研發人員：馮建國,李濤
受保護的技術使用者：陜西鼎鑫微波科技有限公司
技術研發日：20240626
技術公布日：2025/4/28
