本技術涉及光伏制造，特別涉及一種放置支架。

背景技術：

1、bipv(building?integrated?photovoltaics，光伏建筑一體化)是一種將光伏產品集成或結合到建筑上的技術。bipv系統以cdte(碲化鎘，一種無機化合物)光伏電池為介入點，同時復合夾層玻璃、low-e玻璃(low-emissivity?glass，低輻射玻璃)等相關組件。在生產bipv玻璃時，需要用到匯流帶、導電膠帶和絕緣膠帶等輔材。然而，由于這幾種輔材都是條狀的，相關技術中的放置設備難以使工作人員快速識別需要的輔材，導致取材時間延長、取材的準確性一般，進而影響生產效率。

技術實現思路

1、本實用新型的主要目的是提出一種放置支架，旨在提升生產效率。

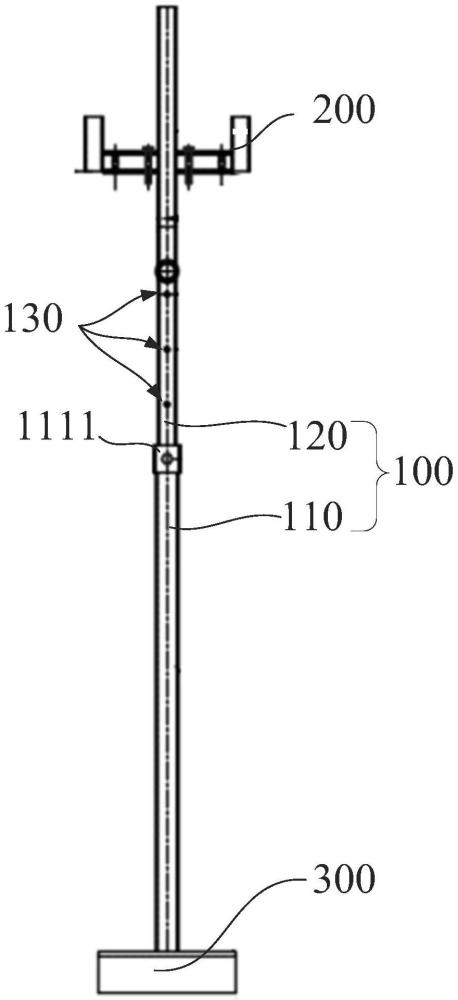

2、為實現上述目的，本實用新型提出的放置支架，包括支撐組件、掛架組件和底座；所述掛架組件包括掛臂，所述掛臂與所述支撐組件連接，所述掛臂遠離所述支撐組件的一端可伸縮設置；所述掛臂用于供物料掛設；所述支撐組件連接于所述底座，所述底座用于固定所述支撐組件。

3、在一實施方式中，所述支撐組件包括基管體和套接件；所述套接件套設于所述基管體上，且所述套接件與所述基管體可鎖緊滑動連接。

4、在一實施方式中，所述基管體設有鎖定件，所述鎖定件用于將所述套接件相對于所述基管體固定至若干預設位置，每個所述預設位置在垂直高度上相隔80～120mm。

5、在一實施方式中，所述鎖定件包括套筒和緊固件，所述套筒設有第一通孔；所述套接件的主體部分設有若干第二通孔，所述第二通孔的位置一一對應于預設位置；所述緊固件穿過所述第一通孔與所述第二通孔連接，以將所述套接件固定至對應的所述預設位置。

6、在一實施方式中，所述掛臂包括掛件和擋件，所述掛件遠離所述支撐組件的一端與所述擋件連接，所述擋件與所述支撐組件之間的距離可調；所述掛件用于在高度方向上抵接所述物料，所述擋件用于在所述掛件的長度方向上抵接所述物料。

7、在一實施方式中，所述擋件套設于所述掛件上，且所述擋件與所述掛件可鎖緊滑動連接。

8、在一實施方式中，所述掛架組件包括若干掛臂，每個掛臂間隔設置于所述支撐組件的同一高度的周向上；所述掛臂與所述支撐組件可拆卸連接。

9、在一實施方式中，所述掛架組件包括至少一個掛臂構件，所述掛臂構件可拆卸連接于所述支撐組件；且所述掛臂構件的兩端分別沿遠離所述支撐組件的方向延伸，以形成凸出部；所述凸出部形成所述掛臂。

10、在一實施方式中，所述放置支架包括多個所述掛架組件；多個所述掛架組件可拆卸連接于所述放置支架，并在所述支撐組件的高度方向上間隔設置。

11、在一實施方式中，所述支撐組件、和/或所述掛架組件、和/或所述底座的外表面設有保護層。

12、本實用新型的技術方案將放置支架設置為包括支撐組件、掛架組件和底座；支撐組件可以使掛架組件與放置面間隔設置；支撐組件連接于底座，底座用于固定支撐組件，以同時對掛架組件起到支撐作用。掛架組件包括掛臂，掛臂與支撐組件連接，掛臂用于供物料掛設。如此設置，可以將物料掛設至掛臂上，使物料一目了然，有利于提高取材的準確性、降低取材時間，進而提升生產效率。此外，由于輔材物料是掛設至掛臂上，減小了物料與放置設備的接觸面積，使物料不易損壞。而掛臂遠離支撐組件的一端可伸縮設置，還可以使掛臂的長度能夠進行調節。

技術特征：

1.一種放置支架，其特征在于，包括：

2.如權利要求1所述的放置支架，其特征在于，所述支撐組件包括基管體和套接件；所述套接件套設于所述基管體上，且所述套接件與所述基管體可鎖緊滑動連接。

3.如權利要求2所述的放置支架，其特征在于，所述基管體設有鎖定件，所述鎖定件用于將所述套接件相對于所述基管體固定至若干預設位置，每個所述預設位置在垂直高度上相隔80～120mm。

4.如權利要求3所述的放置支架，其特征在于，所述鎖定件包括套筒和緊固件，所述套筒設有第一通孔；所述套接件的主體部分設有若干第二通孔，所述第二通孔的位置一一對應于預設位置；所述緊固件穿過所述第一通孔與所述第二通孔連接，以將所述套接件固定至對應的所述預設位置。

5.如權利要求1所述的放置支架，其特征在于，所述掛臂包括掛件和擋件，所述掛件遠離所述支撐組件的一端與所述擋件連接，所述擋件與所述支撐組件之間的距離可調；所述掛件用于在高度方向上抵接所述物料，所述擋件用于在所述掛件的長度方向上抵接所述物料。

6.如權利要求5所述的放置支架，其特征在于，所述擋件套設于所述掛件上，且所述擋件與所述掛件可鎖緊滑動連接。

7.如權利要求1-5任一項所述的放置支架，其特征在于，

8.如權利要求7所述的放置支架，其特征在于，所述掛架組件包括至少一個掛臂構件，所述掛臂構件可拆卸連接于所述支撐組件；且所述掛臂構件的兩端分別沿遠離所述支撐組件的方向延伸，以形成凸出部；所述凸出部形成所述掛臂。

9.如權利要求7所述的放置支架，其特征在于，所述放置支架包括多個所述掛架組件；多個所述掛架組件可拆卸連接于所述放置支架，并在所述支撐組件的高度方向上間隔設置。

10.如權利要求1所述的放置支架，其特征在于，所述支撐組件、和/或所述掛架組件、和/或所述底座的外表面設有保護層。

技術總結
本技術公開了一種放置支架，涉及光伏制造技術領域；其中，放置支架包括支撐組件、掛架組件和底座，支撐組件連接于底座，底座用于固定支撐組件；掛架組件包括掛臂，掛臂與支撐組件連接，掛臂遠離支撐組件的一端可伸縮設置；掛臂用于供物料掛設。本技術提供的技術方案可以將物料掛設至掛臂上，使物料一目了然，有利于提高取材的準確性、降低取材時間，進而提升生產效率。

技術研發人員：謝錦鑫,溫斌
受保護的技術使用者：廣東旗濱節能玻璃有限公司
技術研發日：20240628
技術公布日：2025/4/28
