本技術涉及水泵，尤其涉及一種適用于水泵的可調式彎頭接管定向安裝裝置。

背景技術：

1、目前，水泵為裝機安裝需求，將進水管與水泵體設計為分體結構，兩者通過安裝孔螺紋連接為一體。進水管上設有不同安裝角度的彎頭接管，由于生產批次不同或加工操作不規范，導致進水管上的一處安裝孔與另一處的彎頭接管安裝孔相對位置不一致，或者偏差較大，直接造成彎頭接管角度偏差過大，返工率高，不能滿足現代的生產要求。

2、針對進水管上的一處安裝孔與彎頭接管安裝孔相對位置不一致，或者偏差較大，直接造成彎頭接管角度偏差過大，返工率高生產效率降低的問題，本實用新型提供一種適用于水泵的可調式彎頭接管定向安裝裝置，結構簡單、調節快捷。

技術實現思路

1、本實用新型的目的在于克服進水管上的一處兩安裝孔與另一處的彎頭接管安裝孔相對位置不一致，或者偏差較大，造成彎頭接管角度偏差過大的問題，提供一種適用于水泵的可調式彎頭接管定向安裝裝置。

2、本實用新型的目的是通過以下技術措施來達到的：一種適用于水泵的可調式彎頭接管定向安裝裝置，包括底板、固定設置在所述底板上且用于固定進水管的緊固結構，固定設置在所述底板上且用于調節彎頭接管角度的角度調節結構，所述角度調節結構與所述底板緊固連接，所述緊固結構靠近所述角度調節結構設置。

3、所述角度調節結構包括垂直于所述底板且與所述底板固定連接的立板、一端通過螺釘轉動連接在所述立板上的旋轉塊、固定于所述旋轉塊另一端上的導向軸、與所述導向軸滑動連接的調節套、設置于所述旋轉塊另一端下方且與所述立板螺紋連接的擋柱。

4、所述緊固結構包括垂直連接于所述底板上的支撐板、通過拉桿與所述支撐板緊固連接的壓板、設置在所述拉桿一端的鎖緊螺母一、與所述底板螺栓連接的墊塊，所述支撐板與所述壓板相互平行設置。

5、所述底板上設有與所述立板固定連接的長方口一、與所述支撐板固定連接的長方口二，所述螺釘螺紋端設置有鎖緊螺母二，所述導向軸上設置有鎖緊螺母三，所述鎖緊螺母三與所述調節套緊固連接。

6、所述支撐板設有與進水管安裝孔連接的定位銷一、定位銷二，還設有與所述拉桿連接的異形拉桿孔。

7、所述壓板設有與所述拉桿連接的開口槽，所述壓板上端設有與所述支撐板連接的支撐銷，所述墊塊上設有與螺釘連接的螺紋口。

8、所述拉桿的一端設有螺紋，另一端設有軸肩，所述拉桿依次貫穿所述支撐板、壓板且與所述支撐板、壓板緊固連接。

9、由于采用了上述技術方案，與現有技術相比，本實用新型的優點是：

10、(1)設置有角度調節結構，即使進水管上的兩安裝孔與另一處的彎頭接管安裝孔相對位置不一致，或者偏差較大，通過調節套也能滿足產品角度設計要求。

11、(2)設置有緊固結構，可以將進水管快速裝卸，結構簡單、定位精確、方便快捷，具有很強的實用性。

12、(3)降低彎頭接管的返工率，提高了生產效率。

技術特征：

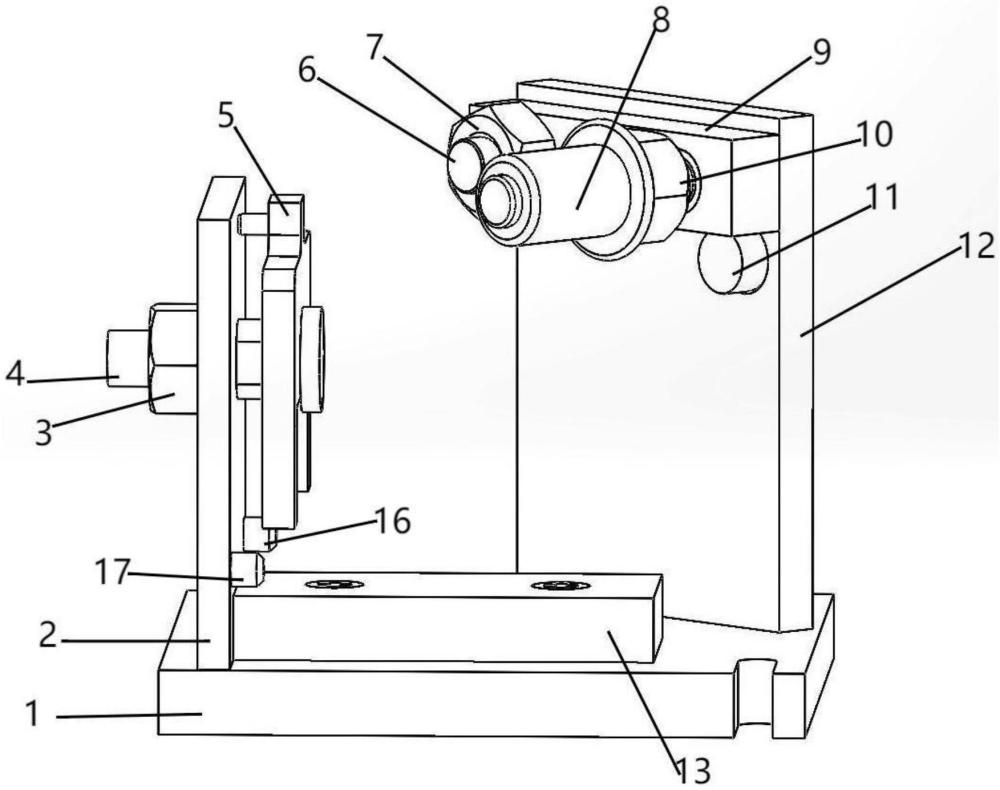

1.一種適用于水泵的可調式彎頭接管定向安裝裝置，其特征在于，包括底板(1)、固定設置在所述底板(1)上且用于固定進水管的緊固結構，固定設置在所述底板(1)上且用于調節彎頭接管角度的角度調節結構，所述角度調節結構與所述底板(1)緊固連接，所述緊固結構靠近所述角度調節結構設置。

2.根據權利要求1所述的一種適用于水泵的可調式彎頭接管定向安裝裝置，其特征在于，所述角度調節結構包括垂直于所述底板(1)且與所述底板(1)固定連接的立板(12)、一端通過螺釘(6)轉動連接在所述立板(12)上的旋轉塊(9)、固定于所述旋轉塊(9)另一端上的導向軸(14)、與所述導向軸(14)滑動連接的調節套(8)、設置于所述旋轉塊(9)另一端下方且與所述立板(12)螺紋連接的擋柱(11)。

3.根據權利要求2所述的一種適用于水泵的可調式彎頭接管定向安裝裝置，其特征在于，所述緊固結構包括垂直連接于所述底板(1)上的支撐板(2)、通過拉桿(4)與所述支撐板(2)緊固連接的壓板(5)、設置在所述拉桿(4)一端的鎖緊螺母一(3)、與所述底板(1)螺栓連接的墊塊(13)，所述支撐板(2)與所述壓板(5)相互平行設置。

4.根據權利要求3所述的一種適用于水泵的可調式彎頭接管定向安裝裝置，其特征在于，所述底板(1)上設有與所述立板(12)固定連接的長方口一、與所述支撐板(2)固定連接的長方口二，所述螺釘(6)的螺紋端設置有鎖緊螺母二(7)，所述導向軸(14)上設置有鎖緊螺母三(10)，所述鎖緊螺母三(10)與所述調節套(8)緊固連接。

5.根據權利要求3所述的一種適用于水泵的可調式彎頭接管定向安裝裝置，其特征在于，所述支撐板(2)設有與進水管安裝孔連接的定位銷一(16)、定位銷二(17)，還設有與所述拉桿(4)連接的異形拉桿孔(15)。

6.根據權利要求3所述的一種適用于水泵的可調式彎頭接管定向安裝裝置，其特征在于，所述壓板(5)設有與所述拉桿(4)連接的開口槽(18)，所述壓板(5)上端設有與所述支撐板(2)連接的支撐銷，所述墊塊(13)上設有與螺釘連接的螺紋口。

7.根據權利要求3所述的一種適用于水泵的可調式彎頭接管定向安裝裝置，其特征在于，所述拉桿(4)的一端設有螺紋，另一端設有軸肩，所述拉桿(4)依次貫穿所述支撐板(2)、壓板(5)且與所述支撐板(2)、壓板(5)緊固連接。

技術總結
一種適用于水泵的可調式彎頭接管定向安裝裝置，包括底板、固定設置在底板上且用于固定進水管的緊固結構，固定設置在底板上且用于調節彎頭接管角度的角度調節結構，角度調節結構與底板緊固連接，緊固結構靠近所述角度調節結構設置，角度調節結構包括垂直于底板且與底板固定連接的立板、一端通過螺釘轉動連接在立板上的旋轉塊、固定于旋轉塊另一端上的導向軸、與導向軸滑動連接的調節套、設置于旋轉塊另一端下方且與立板螺紋連接的擋柱。本技術的目的在于克服進水管上的一處兩安裝孔與另一處的彎頭接管安裝孔相對位置不一致，或者偏差較大，造成彎頭接管角度偏差過大，造成返工率高生產效率降低的問題。
