本發明涉及混凝土廢料破碎，具體涉及一種低碳型冷再生瀝青混凝土廢料加工再生處理裝置。

背景技術：

1、再生瀝青混凝土具有與新鋪瀝青混凝土相似的性能和使用壽命，甚至在某些方面還優于新鋪瀝青混凝土，例如，再生瀝青混凝土的抗老化性能和抗水損害性能更好，可以延長路面的使用壽命，低碳型冷再生瀝青混凝土廢料加工再生處理裝置可以用于道路建設和維修工程中，將廢舊瀝青混凝土廢料進行再生處理后，可以用于鋪設新的路面基層或面層，提高道路的質量和使用壽命，除了道路建設和場地建設外，再生瀝青混凝土還可以用于其他領域，如水利工程、港口建設等，在這些領域中，再生瀝青混凝土可以作為一種環保、經濟的建筑材料，發揮重要的作用。

2、對低碳型冷再生瀝青混凝土廢料再生加工處理時，首先需要對瀝青混凝土廢料進行破碎工作，對瀝青混凝土廢料進行破碎工作時，會產生大量的塵土揚塵，飄散在裝置的周圍。

技術實現思路

1、針對現有技術的不足，本發明解決其技術問題所采用的技術方案是：本發明所述的一種低碳型冷再生瀝青混凝土廢料加工再生處理裝置，包括：

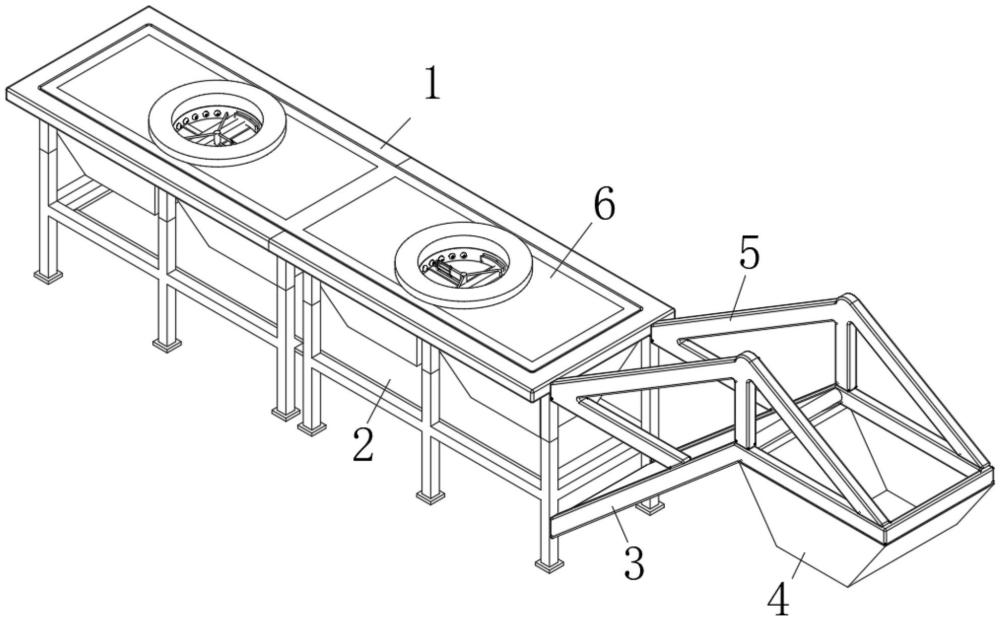

2、支架，所述支架的內側固定連接有傳送部件，所述支架的側面固定連接有固定架，所述固定架的內側固定連接有輸送部件，所述固定架遠離輸送部件的一側固定連接有放料部件；

3、破碎部件，該破碎部件用于對瀝青混凝土廢料進行破碎工作，所述破碎部件的底部與支架的內側固定連接；

4、所述破碎部件包括破碎箱，所述破碎箱的側面與支架的內側固定連接，所述破碎箱的內側轉動連接有破碎輥，所述破碎箱的頂部固定連接有進料機構，所述破碎箱的側面固定連接有篩分機構，所述破碎箱的底部固定連接有出料機構；通過將瀝青混凝土廢料輸送進入破碎箱中，廢料經過進料機構，通過外接電機帶動破碎輥對破碎箱中的瀝青混凝土廢料進行轉動破碎工作，同時通過打開電機，通過電機輸出端帶動篩分機構對破碎后的瀝青混凝土廢料進行篩分工作，篩分后的瀝青混凝土廢料通過出料機構掉落在傳送部件上；

5、優選的，所述進料機構包括進料筒，所述進料筒的側面與破碎箱的內側固定連接，所述進料筒的底部固定連接有水箱，所述水箱的底部固定連接有固定板，所述固定板的頂部轉動連接有電動轉軸，所述電動轉軸的驅動電機與固定板的底部固定連接，電動轉軸驅動電機的輸出端與電動轉軸的底部固定連接，所述電動轉軸的側面固定連接有轉動桿，所述轉動桿遠離電動轉軸的一側固定連接有接觸組件，所述水箱的側面插設有擠壓桿，所述擠壓桿的一端固定連接有擠壓板，所述擠壓桿遠離擠壓板的一端固定連接有圓弧板，所述圓弧板的上下兩側均與水箱的內側相接觸，所述擠壓桿上套設有第一彈簧，所述第一彈簧的一端與水箱的內側固定連接，所述第一彈簧的另一端與圓弧板固定連接，所述水箱靠近轉動桿的一側固定連接有噴淋頭；通過將瀝青混凝土廢料持續輸送到破碎箱中，瀝青混凝土廢料持續與轉動桿進行沖擊，通過開啟電動轉軸底部的驅動電機，從而使得電動轉軸底部驅動電機的輸出端帶動電動轉軸在固定板上進行轉動，從而使得轉動桿通過電動轉軸在固定板上進行轉動，同時轉動桿進行轉動時，通過轉動桿與擠壓板進行擠壓，擠壓板通過擠壓桿帶動圓弧板在水箱中進行移動，從而使得圓弧板將對水箱中的存水進行擠壓工作，將水箱中的存水通過噴淋頭進行噴出，從而對瀝青混凝土廢料持續進行投料時，能夠通過噴淋頭噴出的水霧對進料筒的周圍進行噴淋降塵工作，從而避免持續對瀝青混凝土廢料進行放料時會產生揚塵飄散的現象，同時通過在轉動桿的內側設置有接觸組件，在轉動桿進行轉動時，能夠通過接觸組件對進料筒的內側進行清理工作；

6、優選的，所述接觸組件包括滑動槽，所述滑動槽開設于轉動桿的側面，所述滑動槽的內側固定連接有固定塊，所述固定塊的側面滑動連接有滑動桿，所述滑動桿遠離固定塊的一端固定連接有清潔板，所述清潔板的側面與滑動槽的內側滑動連接，所述清潔板的側面開設有方槽，所述滑動桿上套設有第二彈簧，所述第二彈簧的一端與清潔板固定連接，所述第二彈簧的另一端與固定塊固定連接；當瀝青混凝土廢料持續進入到進料筒中時，通過瀝青混凝土廢料與轉動桿持續進行沖擊，從而使得轉動桿通過電動轉軸在固定板上進行轉動，同時轉動桿與持續進入到進料筒中的瀝青混凝土廢料進行撞擊，使得瀝青混凝土廢料能夠均勻地進入到進料筒中，轉動桿進行轉動時，通過離心力的作用，從而使得清潔板通過滑動桿在滑動槽中進行滑動，使得清潔板能夠與進料筒的內壁進行接觸轉動，由于瀝青混凝土廢料自身有粘黏性，從而避免進行投料時部分瀝青混凝土廢料會沾附在進料筒的內側中，從而對噴淋降塵工作以及破碎工作造成干擾；

7、優選的，所述篩分機構包括篩網板，所述篩網板的側面與破碎箱的內側滑動連接，所述破碎箱的兩側均固定連接有電機，所述電機的輸出端與篩網板的頂部固定連接，所述破碎箱的內側固定連接有連接架，所述連接架設置于篩網板的底部，所述連接架的頂部固定連接有頂出組件；當破碎輥破碎后的瀝青混凝土廢料，掉落在篩網板上時，通過打開電機，通過電機輸出端帶動篩網板在破碎箱的內腔中進行上下移動，從而對破碎后的瀝青混凝土廢料進行篩分工作，當電機輸出端帶動篩網板向下進行移動時，通過篩網板與頂出組件進行接觸時，頂出組件對篩網板的網孔進行清理頂出，從而避免對破碎后的瀝青混凝土廢料進行篩分工作時，篩網板上的網孔處會發生堵塞的現象，從而對篩分工作造成干擾；

8、優選的，所述頂出組件包括頂出桿，所述頂出桿的底部與連接架的頂部固定連接，所述頂出桿的側面開設有槽口，所述槽口的內側滑動連接有滑塊，所述滑塊的側面固定連接有滑桿，所述滑桿遠離滑塊的一端固定連接有頂針，所述滑桿上固定連接有接觸板，所述滑桿上套設有第三彈簧，所述第三彈簧的一端與滑塊固定連接，所述第三彈簧的另一端與槽口的內側固定連接；當篩網板通過電機輸出端帶動篩網板向下進行移動時，篩網板與頂針進行擠壓時，頂針能夠將卡在篩網板網孔處的雜質進行頂出，同時當篩網板與接觸板進行擠壓時接觸時，從而使得接觸板能夠與篩網板網孔的內側進行相抵移動，從而避免瀝青混凝土廢料通過篩網板網孔時，瀝青混凝土廢料中的瀝青會沾附在篩網板網孔的內側，長時間不進行清理，大量的瀝青殘渣會堆積在網孔內壁處，會對篩分工作造成干擾的現象，同時接觸板的材質為硬質塑料材質，當篩網板與接觸板解除擠壓接觸時，接觸板能夠通過自身彈性作用，進行彈性反彈的作用，對接觸板對網孔內側清理后，將沾附在自身的瀝青雜質進行彈落，當網孔中堵塞的瀝青雜質與網孔內壁之間卡的較緊時，頂針與雜質進行頂出擠壓時的擠壓力大于第三彈簧的拉伸力時，頂針通過滑桿向下進行移動，同時滑塊帶動滑桿在槽口中進行移動，同時通過第三彈簧的緩沖工作，從而避免頂針與雜質之間的擠壓力過大時，會對頂針造成擠壓損傷的現象；

9、優選的，所述出料機構包括出料外殼，所述出料外殼的頂部與破碎箱的底部固定連接，所述出料外殼的底部開設有出料口，所述出料外殼內腔的底部固定連接有第一伸縮桿，所述第一伸縮桿的頂部固定連接有擠壓架，所述第一伸縮桿上套設有第五彈簧，所述第五彈簧的頂部與擠壓架固定連接，所述第五彈簧的底部與出料外殼內腔的底部固定連接，所述擠壓架的側面滑動連接有連接軸，所述連接軸遠離擠壓架的一端固定連接有刮板組件，所述連接軸上套設有第六彈簧，所述第六彈簧的一端與擠壓架固定連接；當篩分后的瀝青混凝土廢料持續掉落在出料外殼中，通過出料口進行排出，同時當大量的瀝青混凝土廢料與擠壓架進行擠壓沖擊時，能夠帶動擠壓架通過第一伸縮桿向下進行移動，從而使得擠壓架帶動刮板組件對出料外殼的內側進行清理工作，從而避免破碎輥對瀝青混凝土廢料進行擠壓破碎時，產生的熱量，造成瀝青混凝土廢料中的部分瀝青發生融化的現象，從而在出料時會沾附在出料外殼的內側上，從而難以自然掉落；

10、優選的，所述刮板組件包括連接桿，所述連接桿的一端與連接軸固定連接，所述連接桿的另一端固定連接有方板件，所述方板件由一長一短兩個板組成，所述方板件長板的兩側均滑動連接有刮板，所述刮板遠離方板件的一側固定連接有連接套，所述方板件短板的兩側均固定連接有第二伸縮桿，所述第二伸縮桿遠離方板件短板的一端與連接套的側面固定連接，所述第二伸縮桿上套設有第七彈簧，所述第七彈簧的一端與連接套固定連接，所述第七彈簧的另一端與方板件的短板固定連接，所述第六彈簧遠離擠壓架的一端與方板件的短板固定連接；當大量的瀝青混凝土廢料與擠壓架進行擠壓沖擊時，帶動擠壓架通過第一伸縮桿向下進行移動時，使得擠壓架通過連接桿帶動方板件向下進行移動時，由于出料外殼上寬下窄設置，從而使得擠壓架向下進行移動時，連接套的邊緣與出料外殼內側持續相抵移動，使得連接套帶動刮板，在方板件長板上進行收縮滑動，同時對第七彈簧進行擠壓，使得方板件能夠帶動刮板，跟隨擠壓架與出料外殼的內側接觸移動，同時能夠與出料外殼的內側進行相抵自調節移動，進而將附著在出料外殼內側上的瀝青進行清理刮落，避免瀝青混凝土廢料中的部分瀝青發生融化的現象，從而在出料時會沾附在出料外殼的內側上。

11、本發明的有益效果如下：

12、1.本發明通過設置進料機構，通過開啟電動轉軸底部的驅動電機，從而使得電動轉軸底部驅動電機的輸出端帶動電動轉軸在固定板上進行轉動，從而使得轉動桿通過電動轉軸在固定板上進行轉動，同時轉動桿進行轉動時，通過轉動桿與擠壓板進行擠壓，擠壓板通過擠壓桿帶動圓弧板在水箱中進行移動，從而使得圓弧板將對水箱中的存水進行擠壓工作，將水箱中的存水通過噴淋頭進行噴出，從而對瀝青混凝土廢料持續進行投料時，能夠通過噴淋頭噴出的水霧對進料筒的周圍進行噴淋降塵工作，從而避免持續對瀝青混凝土廢料進行放料時會產生揚塵飄散的現象。

13、2.本發明通過設置接觸組件，當瀝青混凝土廢料持續進入到進料筒中時，通過瀝青混凝土廢料與轉動桿持續進行沖擊，從而使得轉動桿通過電動轉軸在固定板上進行轉動，同時轉動桿與持續進入到進料筒中的瀝青混凝土廢料進行撞擊，使得瀝青混凝土廢料能夠均勻地進入到進料筒中，轉動桿進行轉動時，通過離心力的作用，從而使得清潔板通過滑動桿在滑動槽中進行滑動，使得清潔板能夠與進料筒的內壁進行接觸轉動，由于瀝青混凝土廢料自身有粘黏性，從而避免進行投料時部分瀝青混凝土廢料會沾附在進料筒的內側中，從而對噴淋降塵工作以及破碎工作造成干擾。

14、3.本發明通過設置篩分機構，當破碎輥破碎后的瀝青混凝土廢料，掉落在篩網板上時，通過打開電機，通過電機輸出端帶動篩網板在破碎箱的內腔中進行上下移動，從而對破碎后的瀝青混凝土廢料進行篩分工作，當電機輸出端帶動篩網板向下進行移動時，通過篩網板與頂出組件進行接觸時，頂出組件對篩網板的網孔進行清理頂出，從而避免對破碎后的瀝青混凝土廢料進行篩分工作時，篩網板上的網孔處會發生堵塞的現象，從而對篩分工作造成干擾。

15、4.本發明通過設置刮板組件，當大量的瀝青混凝土廢料與擠壓架進行擠壓沖擊時，帶動擠壓架通過第一伸縮桿向下進行移動時，使得擠壓架通過連接桿帶動方板件向下進行移動時，由于出料外殼上寬下窄設置，從而使得擠壓架向下進行移動時，連接套的邊緣與出料外殼內側持續相抵移動，使得連接套帶動刮板，在方板件長板上進行收縮滑動，同時對第七彈簧進行擠壓，使得方板件能夠帶動刮板，跟隨擠壓架與出料外殼的內側接觸移動，同時能夠與出料外殼的內側進行相抵自調節移動，進而將附著在出料外殼內側上的瀝青進行清理刮落，避免瀝青混凝土廢料中的部分瀝青發生融化的現象，從而在出料時會沾附在出料外殼的內側上。
