本技術涉及旋挖鉆機生產，尤其涉及一種旋挖鉆機懸臂升降機構。

背景技術：

1、旋挖鉆機一般采用液壓履帶式伸縮底盤、自行起落可折疊鉆桅、伸縮式鉆桿、帶有垂直度自動檢測調整、孔深數碼顯示等，整機操縱一般采用液壓先導控制、負荷傳感，具有操作輕便、舒適等特點。主、副兩個卷揚可適用于工地多種情況的需要。

2、旋挖鉆機由很多零部件組成，其中，懸臂是旋挖鉆機眾多零部件中的一個重要部件，旋挖鉆機懸臂在加工過程中，需要采用升降機構對懸臂進行升降，但是，傳統的升降機構不便于對懸臂進行上下料操作，不方便工作人員進行操作，存在著一定的局限性。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種旋挖鉆機懸臂升降機構。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種旋挖鉆機懸臂升降機構，包括龍門安裝架，所述龍門安裝架的頂部貫穿設置有多個升降活動桿，每個所述升降活動桿的底部均固定連接有升降長條，所述升降長條的上表面固定連接有活動齒條，所述龍門安裝架的頂部安裝有驅動活動齒條升降的動力組件，所述升降長條的下表面固定連接有多個固定軸，所述固定軸的底端固定連接有放置塊，所述放置塊的側壁貫穿開設有貫穿槽，所述放置塊的底部開設有與貫穿槽連通的活動槽，所述活動槽的內部設置有舉升組件。

3、作為上述技術方案的進一步描述：

4、所述舉升組件包括滑動連接在活動槽內部的u形座，所述u形座的內部轉動連接有活動輥，所述放置塊的底部安裝有驅動u形座升降的驅動組件。

5、作為上述技術方案的進一步描述：

6、所述驅動組件包括固定連接在放置塊底部的連接板，所述連接板的下表面固定連接有驅動氣缸，所述驅動氣缸的活塞端與u形座的下表面固定連接。

7、作為上述技術方案的進一步描述：

8、所述u形座的兩側均固定連接有滑動塊，所述活動槽的兩側內壁均開設有滑動槽，所述滑動塊滑動連接在對應的滑動槽內部。

9、作為上述技術方案的進一步描述：

10、所述動力組件包括固定連接在龍門安裝架頂部的伺服電機，所述伺服電機的輸出軸固定連接有旋轉齒輪，所述旋轉齒輪與對應的活動齒條嚙合。

11、作為上述技術方案的進一步描述：

12、多個所述活動齒條均貫穿龍門安裝架的頂部，所述龍門安裝架的頂部開設有與活動齒條相適配的貫穿口，所述龍門安裝架的頂部開設有多個與升降活動桿相適配通孔。

13、本實用新型具有如下有益效果：

14、1、與現有技術相比，該旋挖鉆機懸臂升降機構，啟動驅動氣缸，驅動氣缸的活塞端帶著u形座上升，使得u形座帶著活動輥上升，讓活動輥露出活動槽一點點，然后將懸臂從一側的一個放置塊插入，懸臂進入到第一個放置塊的貫穿槽中，懸臂處于活動輥上，借助活動輥的作用，工作人員將懸臂推動到進入所有的放置塊中，下料時，啟動驅動氣缸，驅動氣缸的活塞端帶著u形座下降，使得懸臂下降到與貫穿槽的內頂部脫離，從而方便將懸臂從多個放置塊上推下，整個升降機構方便進行上下料，省時省力。

15、2、與現有技術相比，該旋挖鉆機懸臂升降機構，通過啟動驅動氣缸，驅動氣缸的活塞端帶著u形座上升，使得懸臂上升到與貫穿槽的內頂部緊貼，讓懸臂不易松動，增加了穩定性。

技術特征：

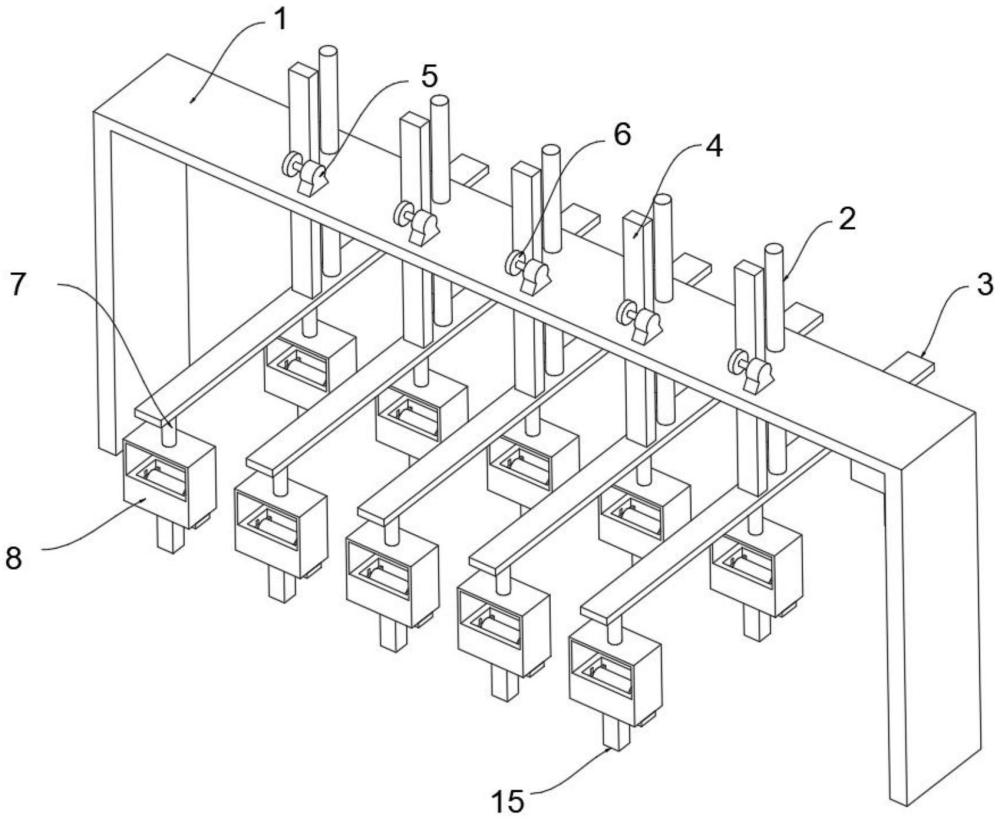

1.一種旋挖鉆機懸臂升降機構，包括龍門安裝架（1），其特征在于：所述龍門安裝架（1）的頂部貫穿設置有多個升降活動桿（2），每個所述升降活動桿（2）的底部均固定連接有升降長條（3），所述升降長條（3）的上表面固定連接有活動齒條（4），所述龍門安裝架（1）的頂部安裝有驅動活動齒條（4）升降的動力組件，所述升降長條（3）的下表面固定連接有多個固定軸（7），所述固定軸（7）的底端固定連接有放置塊（8），所述放置塊（8）的側壁貫穿開設有貫穿槽（9），所述放置塊（8）的底部開設有與貫穿槽（9）連通的活動槽（10），所述活動槽（10）的內部設置有舉升組件。

2.根據權利要求1所述的一種旋挖鉆機懸臂升降機構，其特征在于：所述舉升組件包括滑動連接在活動槽（10）內部的u形座（11），所述u形座（11）的內部轉動連接有活動輥（13），所述放置塊（8）的底部安裝有驅動u形座（11）升降的驅動組件。

3.根據權利要求2所述的一種旋挖鉆機懸臂升降機構，其特征在于：所述驅動組件包括固定連接在放置塊（8）底部的連接板（14），所述連接板（14）的下表面固定連接有驅動氣缸（15），所述驅動氣缸（15）的活塞端與u形座（11）的下表面固定連接。

4.根據權利要求2所述的一種旋挖鉆機懸臂升降機構，其特征在于：所述u形座（11）的兩側均固定連接有滑動塊（16），所述活動槽（10）的兩側內壁均開設有滑動槽（12），所述滑動塊（16）滑動連接在對應的滑動槽（12）內部。

5.根據權利要求1所述的一種旋挖鉆機懸臂升降機構，其特征在于：所述動力組件包括固定連接在龍門安裝架（1）頂部的伺服電機（5），所述伺服電機（5）的輸出軸固定連接有旋轉齒輪（6），所述旋轉齒輪（6）與對應的活動齒條（4）嚙合。

6.根據權利要求1所述的一種旋挖鉆機懸臂升降機構，其特征在于：多個所述活動齒條（4）均貫穿龍門安裝架（1）的頂部，所述龍門安裝架（1）的頂部開設有與活動齒條（4）相適配的貫穿口，所述龍門安裝架（1）的頂部開設有多個與升降活動桿（2）相適配通孔。

技術總結
本技術公開了一種旋挖鉆機懸臂升降機構，包括龍門安裝架，所述龍門安裝架的頂部貫穿設置有多個升降活動桿，每個所述升降活動桿的底部均固定連接有升降長條。本技術，啟動驅動氣缸，驅動氣缸的活塞端帶著U形座上升，使得U形座帶著活動輥上升，讓活動輥露出活動槽一點點，然后將懸臂從一側的一個放置塊插入，懸臂進入到第一個放置塊的貫穿槽中，懸臂處于活動輥上，借助活動輥的作用，工作人員將懸臂推動到進入所有的放置塊中，下料時，啟動驅動氣缸，驅動氣缸的活塞端帶著U形座下降，使得懸臂下降到與貫穿槽的內頂部脫離，從而方便將懸臂從多個放置塊上推下，整個升降機構方便進行上下料，省時省力。
