本技術涉及智能鎖，特別涉及一種nfc智能鎖。

背景技術：

1、nfc智能鎖是一種利用近場通信技術實現開鎖功能的智能鎖，用戶可以通過手機或其他nfc設備來解鎖門鎖，提供便利和安全。

2、市面上的鎖安全性很低，且需要鑰匙打開，急需利用現在新興的nfc技術使用鎖，讓鎖變得更便利和安全，提高人群使用的便利和安全性，因此，針對上述問題提出一種nfc智能鎖。

技術實現思路

1、為了解決上述技術問題，本實用新型提供如下技術方案：

2、一種nfc智能鎖，包括鎖體與鎖頭，所述鎖體左端頂部裝有外部定位套，所述鎖頭左端底部穿過外部定位套插入鎖體左端插槽中，所述插槽內部設有彈簧，所述彈簧頂部繞過底板連接到鎖頭左端鎖梁底部，所述底板頂部固定在鎖頭底側，所述鎖頭左端鎖梁右側與限位桿左側貼合連接，所述限位桿安裝在插槽中端右側內部；

3、所述鎖體右端內部設有nfc控制模塊，所述鎖體中端內部裝有電機，所述電機輸出端與撥輪內部固定連接，所述撥輪側面與開關鎖齒輪底端齒輪側面相嚙合，所述開關鎖齒輪兩側橫向孔槽內皆設有鋼珠，位于開關鎖齒輪右側鋼珠的一側與鎖頭右端鎖梁左側貼合連接，位于開關鎖齒輪左側鋼珠的一側與鎖頭右端鎖梁左側貼合連接。

4、優選的，所述鎖頭左端鎖梁中端右側設有第一固定口，所述鎖頭右端鎖梁中端左側設有第二固定口，所述第一固定口與第二固定口位于同一高度。

5、優選的，所述開關鎖齒輪兩端皆設有固定凹槽。

6、優選的，所述鋼珠的數量為復數，開關鎖齒輪左方橫槽中設有兩個鋼珠，開關鎖齒輪右方橫槽中設有一個鋼珠。

7、優選的，所述限位桿右半端安裝在插槽右壁凹槽內部，所述限位桿左半端頂側與第一固定口下方凸塊底側貼合連接。

8、優選的，所述鎖體前側設有可拆卸蓋板。

9、優選的，所述鎖體右端內部設有nfc控制模塊，所述nfc控制模塊包括主控板、nfc收發板與nfc卡，nfc收發板安裝在主控板上，nfc收發板與nfc卡通過信號連接，主控板與nfc收發板通過控制線路連接，電機與主控板通過電路線路連接。

10、與現有技術相比，本實用新型的有益效果是：(1)本裝置nfc收發板接收到nfc卡的信號后，會將接收的數據傳輸到主控板，主控板控制電機運行，電機帶動撥輪轉動，撥輪把開關鎖齒輪轉過一個角度，開關鎖齒輪上的固定凹槽對鋼珠讓位，鎖梁上的第一固定口與第二固定口沒有了鋼珠的卡位，鎖頭的鎖梁在彈簧的作用，彈出實現了開鎖，提高人群使用的安全性和便利性。

技術特征：

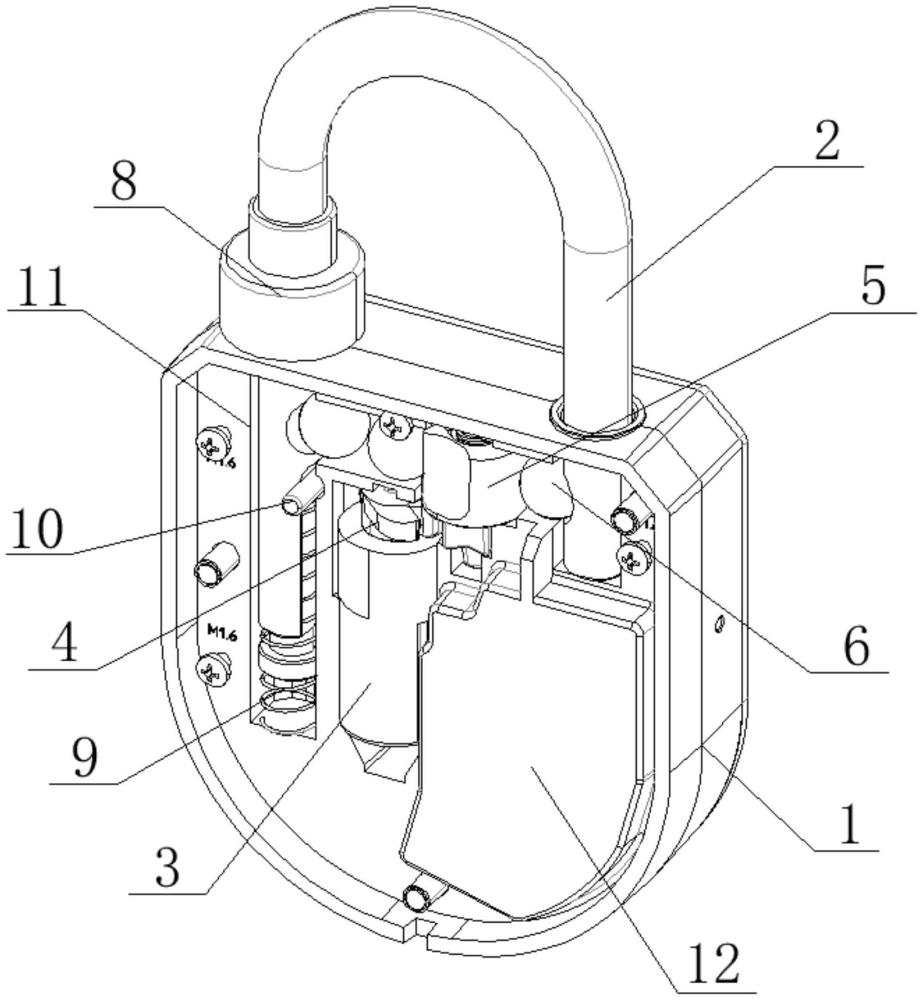

1.一種nfc智能鎖，其特征在于：包括鎖體(1)與鎖頭(2)，所述鎖體(1)左端頂部裝有外部定位套(8)，所述鎖頭(2)左端底部穿過外部定位套(8)插入鎖體(1)左端插槽(11)中，所述插槽(11)內部設有彈簧(9)，所述彈簧(9)頂部繞過底板(23)連接到鎖頭(2)左端鎖梁底部，所述底板(23)頂部固定在鎖頭(2)底側，所述鎖頭(2)左端鎖梁右側與限位桿(10)左側貼合連接，所述限位桿(10)安裝在插槽(11)中端右側內部；

2.根據權利要求1所述的一種nfc智能鎖，其特征在于：所述鎖頭(2)左端鎖梁中端右側設有第一固定口(21)，所述鎖頭(2)右端鎖梁中端左側設有第二固定口(22)，所述第一固定口(21)與第二固定口(22)位于同一高度。

3.根據權利要求1所述的一種nfc智能鎖，其特征在于：所述開關鎖齒輪(5)兩端皆設有固定凹槽(51)。

4.根據權利要求1所述的一種nfc智能鎖，其特征在于：所述鋼珠(6)的數量為復數，開關鎖齒輪(5)左方橫槽中設有兩個鋼珠(6)，開關鎖齒輪(5)右方橫槽中設有一個鋼珠(6)。

5.根據權利要求1所述的一種nfc智能鎖，其特征在于：所述限位桿(10)右半端安裝在插槽(11)右壁凹槽內部，所述限位桿(10)左半端頂側與第一固定口(21)下方凸塊底側貼合連接。

6.根據權利要求1所述的一種nfc智能鎖，其特征在于：所述鎖體(1)前側設有可拆卸蓋板(101)。

技術總結
本技術公開了一種NFC智能鎖，包括鎖體與鎖頭，所述鎖體左端頂部裝有外部定位套，所述鎖頭左端底部穿過外部定位套插入鎖體左端插槽中，所述插槽內部設有彈簧，所述彈簧頂部繞過底板連接到鎖頭左端鎖梁底部，所述底板頂部固定在鎖頭底側，所述鎖頭左端鎖梁右側與限位桿左側貼合連接，所述限位桿安裝在插槽中端右側內部，所述鎖體中端內部裝有電機，所述電機輸出端與撥輪內部固定連接，所述撥輪側面與開關鎖齒輪底端齒輪側面相嚙合，所述開關鎖齒輪兩側橫向孔槽內皆設有鋼珠，位于開關鎖齒輪右側鋼珠的一側與鎖頭右端鎖梁左側貼合連接，本裝置利用現在新興的NFC技術鎖變得更簡單，安全，提高人群使用的便利和安全。

技術研發人員：王惠鴻,雷培瑩,曾紹春
受保護的技術使用者：福州正城鉛封有限公司
技術研發日：20240702
技術公布日：2025/4/28
