本技術涉及生產輔助設備，具體涉及機械手。

背景技術：

1、車間內短距離搬運產品，產品較重。人工搬運，連續作業，耗費體力，工人在工作時間內需要多次休息，工作效率不高。采用自動化的機器人搬運，雖然省時省力，但是使用成本高昂。助力機械手，結構簡單，成本低廉，但能夠輔助工人方便地搬運較重的物品。

2、助力機械手，包括立柱、與立柱鉸接的抬升臂、與抬升臂樞接的旋轉臂、與旋轉臂樞接的下垂臂、與下垂臂鉸接的夾具座、設置在夾具座上的夾具，立柱與抬升臂之間，以及，下垂臂與夾具座之間設有氣缸。旋轉臂能夠相對立柱水平轉動，下垂臂能夠相對旋轉臂水平轉動。在氣缸的驅動下，抬升臂能夠相對立柱升降，夾具座能夠相對下垂臂升降。如此，夾具夾持產品后，能夠上升。下垂臂上安裝有控制支架，工人握持控制支架，對下垂臂施力，使下垂臂相對旋轉臂水平轉動，旋轉臂相對抬升臂水平轉動，旋轉臂相對立柱水平轉動。夾具上的產品轉移至預定工位，再下降釋放產品，實現產品的短距離搬運。

3、所述控制支架上安裝控制器，用于控制氣缸及夾具的動作。如此，工人通過控制支架，能夠控制產品的升降及平移。但是，在夾持長軸類/長筒類產品時，助力機械手需要將產品抬高才能脫離地面，如此，安裝在下垂臂上的控制支架隨之抬高，導致工人握持控制支架不便，或者，工人手臂抬升而勞累，甚至控制支架脫離工人的握持。

技術實現思路

1、本實用新型所解決的技術問題：在夾持長軸類/長筒類產品時，助力機械手需要將產品抬高，控制支架隨之抬高，導致工人握持控制支架不便，或者，工人手臂抬升而勞累，甚至控制支架脫離工人的握持。

2、為解決上述技術問題，本實用新型提供如下技術方案：助力機械手的控制支架，安裝在助力機械手的下垂臂上，包括框形架與連接件，連接件的一側與下垂臂連接，連接件的另一側與框形架連接，控制器安裝在框形架上，所述連接件為長方形結構，連接件向下垂臂的后方延伸，助力機械手的夾具位于下垂臂的前方，安裝在下垂臂上的氣缸穿過所述連接件；框形架與連接件鉸接。

3、產品下降時，抬升臂向下轉動，下垂臂與立柱之間的距離變大。由于產品下降，框形架需要相對連接件向上轉動，否則，框形架的底部可能因框形架長度較長而與地面接觸。由于下垂臂與立柱之間的距離變大，為框形架相對連接件向上轉動提供了足夠的空間。

4、產品上升時，抬升臂向上轉動，下垂臂與立柱之間的距離變小。由于產品上升，連接件上升，框形架需要相對連接件向下轉動，工人握持框形架的下部，對助力機械手進行操作。由于框形架相對連接件向下轉動，因此，框形架在水平方向的長度變短，框形架不會與立柱發生干涉。如此，無論產品下降還是上升，下垂臂與立柱之間的空間能夠容納長度較長的框形架。而長度較長的框形架，能夠滿足夾具所夾產品抬高較高高度的要求。

5、在產品處于較低高度時，工人可以直接握持連接件驅動助力機械手相應部件水平轉動，連接件的長方形結構設計，為工人握持提供了便利，工人可以握持連接件的邊桿。

6、連接件設有一豁口，豁口的兩側焊接有連接片，兩個連接片之間的距離等于下垂臂的寬度，連接片上配合有螺紋連接件，螺紋連接件將兩個連接片夾緊在下垂臂上。連接片上設有與螺紋連接件配合的孔位，螺紋連接件配合在該孔位中，螺紋連接件與螺母配合使用。

7、連接件焊接有連接塊，連接塊與框形架一側的第一短邊桿固定連接，第一短邊桿的兩端安裝有鉸接塊，每個鉸接塊固定連接一根長邊桿，框形架另一側的第二短邊桿固定連接兩根長邊桿，控制器安裝在長邊桿上，接近第二短邊桿。鉸接塊能夠相對第一短邊桿轉動，框形架通過第一短邊桿與鉸接塊的活動連接實現與連接件的鉸接。

8、鉸接塊開設短邊桿連接孔與長邊桿連接孔，短邊桿連接孔配套有第一豁口，長邊桿連接孔配套有第二豁口，短邊桿連接孔的旁側設有第一緊固螺栓孔，長邊桿連接孔的旁側設有第二緊固螺栓孔。第一緊固螺栓配合在第一緊固螺栓孔中，第一緊固螺栓擰緊的程度與框形架相對連接件轉動的松緊程度成正比，即，第一緊固螺栓擰得越緊，框形架相對連接件轉動越緊；第一緊固螺栓擰得越松，框形架相對連接件轉動越松。實際操作中，工人擰緊第一緊固螺栓的程度，以工人釋放框形架后，框形架不會自動相對連接件轉動，而是需要工人對框形架施加作用力才能使框形架相對連接件轉動為標準。第二緊固螺栓配合在第二緊固螺栓孔中，工人擰緊第二緊固螺栓，使長邊桿與鉸接塊緊密配合，不允許長邊桿相對鉸接塊轉動。

9、第二短邊桿通過直角連接件與長邊桿固定連接，直角連接件由左半部分與右半部分拼合而成，左半部分與右半部分通過螺紋緊固件連接，螺紋緊固件位于第一連接孔與第二連接孔之間，第一連接孔垂直于第二連接孔。擰緊螺紋緊固件，左半部分與右半部分緊密靠攏在一起，第一連接孔夾緊長邊桿，第二連接孔夾緊第二短邊桿，實現第二短邊桿與長邊桿的固定連接。

技術特征：

1.助力機械手的控制支架，安裝在助力機械手的下垂臂(71)上，包括框形架(10)與連接件(20)，連接件的一側與下垂臂連接，連接件的另一側與框形架連接，控制器(30)安裝在框形架上，其特征在于：所述連接件為長方形結構，連接件向下垂臂的后方延伸，助力機械手的夾具(72)位于下垂臂的前方，安裝在下垂臂上的氣缸(73)穿過所述連接件；框形架與連接件鉸接。

2.如權利要求1所述的助力機械手的控制支架，其特征在于：連接件(20)設有一豁口(21)，豁口的兩側焊接有連接片(22)，兩個連接片之間的距離等于下垂臂(71)的寬度，連接片上配合有螺紋連接件，螺紋連接件將兩個連接片夾緊在下垂臂上。

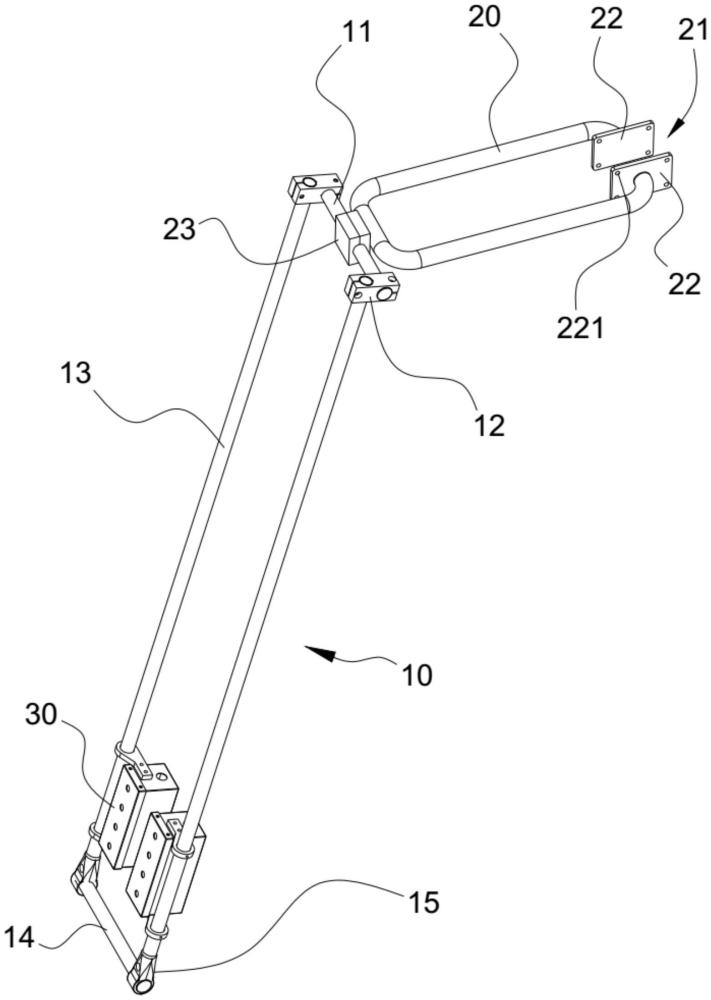

3.如權利要求1所述的助力機械手的控制支架，其特征在于：連接件(20)焊接有連接塊(23)，連接塊與框形架(10)一側的第一短邊桿(11)固定連接，第一短邊桿的兩端安裝有鉸接塊(12)，每個鉸接塊固定連接一根長邊桿(13)，框形架另一側的第二短邊桿(14)固定連接兩根長邊桿，控制器(30)安裝在長邊桿上，接近第二短邊桿。

4.如權利要求3所述的助力機械手的控制支架，其特征在于：鉸接塊(12)開設短邊桿連接孔(121)與長邊桿連接孔(122)，短邊桿連接孔配套有第一豁口(123)，長邊桿連接孔配套有第二豁口(124)，短邊桿連接孔的旁側設有第一緊固螺栓孔(125)，長邊桿連接孔的旁側設有第二緊固螺栓孔(126)。

5.如權利要求3所述的助力機械手的控制支架，其特征在于：第二短邊桿(14)通過直角連接件(15)與長邊桿(13)固定連接，直角連接件由左半部分(151)與右半部分(152)拼合而成，左半部分與右半部分通過螺紋緊固件連接，螺紋緊固件位于第一連接孔(153)與第二連接孔(154)之間，第一連接孔垂直于第二連接孔。

技術總結
本技術公開了助力機械手的控制支架，安裝在助力機械手的下垂臂上，包括框形架與連接件，連接件的一側與下垂臂連接，連接件的另一側與框形架鉸接，控制器安裝在框形架上，所述連接件為長方形結構，連接件向下垂臂的后方延伸，安裝在下垂臂上的氣缸穿過所述連接件。產品下降時，抬升臂向下轉動，下垂臂與立柱之間的距離變大，為框形架相對連接件向上轉動提供了足夠的空間。產品上升時，抬升臂向上轉動，下垂臂與立柱之間的距離變小，框形架在水平方向的長度變短，框形架不會與立柱發生干涉。如此，無論產品下降還是上升，下垂臂與立柱之間的空間能夠容納長度較長的框形架，為較長框形架的設計提供了條件。

技術研發人員：張永俊
受保護的技術使用者：蘇州海駿自動化機械有限公司
技術研發日：20240704
技術公布日：2025/4/28
