本技術屬于精益管工作臺，具體涉及精益管防錯感應報警工作臺。

背景技術：

1、精益管也稱為線棒，是外層覆塑層中間金屬層內層為防銹層的鋼塑復合管，鋼管的內壁為防腐蝕的涂層，精益管有多種類型，圓管結構是精益管的一種，成型的圓管的精益管有多種加工工序，其中一項加工工序是在精益管工作臺上進行鉆孔，精益管工作臺主要是由主體框架、臺面板和照明系統等組成，圓管的精益管可在精益管工作臺上完成鉆孔工作；

2、精益管工作臺上加工圓管精益管工件時，在長時間并連續對圓管精益管工件加工情況下，工人們可能由于疏忽或者以往而造成加工過程中的錯誤，不能保證圓管精益管加工質量，也不能及時發現并消除潛在的錯誤；精益管工作臺對精益管工件進行鉆孔加工時，存在沒有防錯設計，不能及時發現精益管鉆孔加工錯誤的問題，為此本申請?zhí)岢鼍婀芊厘e感應報警工作臺。

技術實現思路

1、本實用新型的目的在于提供精益管防錯感應報警工作臺，以解決上述背景技術中提出的精益管工作臺對精益管工件進行鉆孔加工時，存在沒有防錯設計的問題。

2、為實現上述目的，本實用新型提供如下技術方案：精益管防錯感應報警工作臺，包括

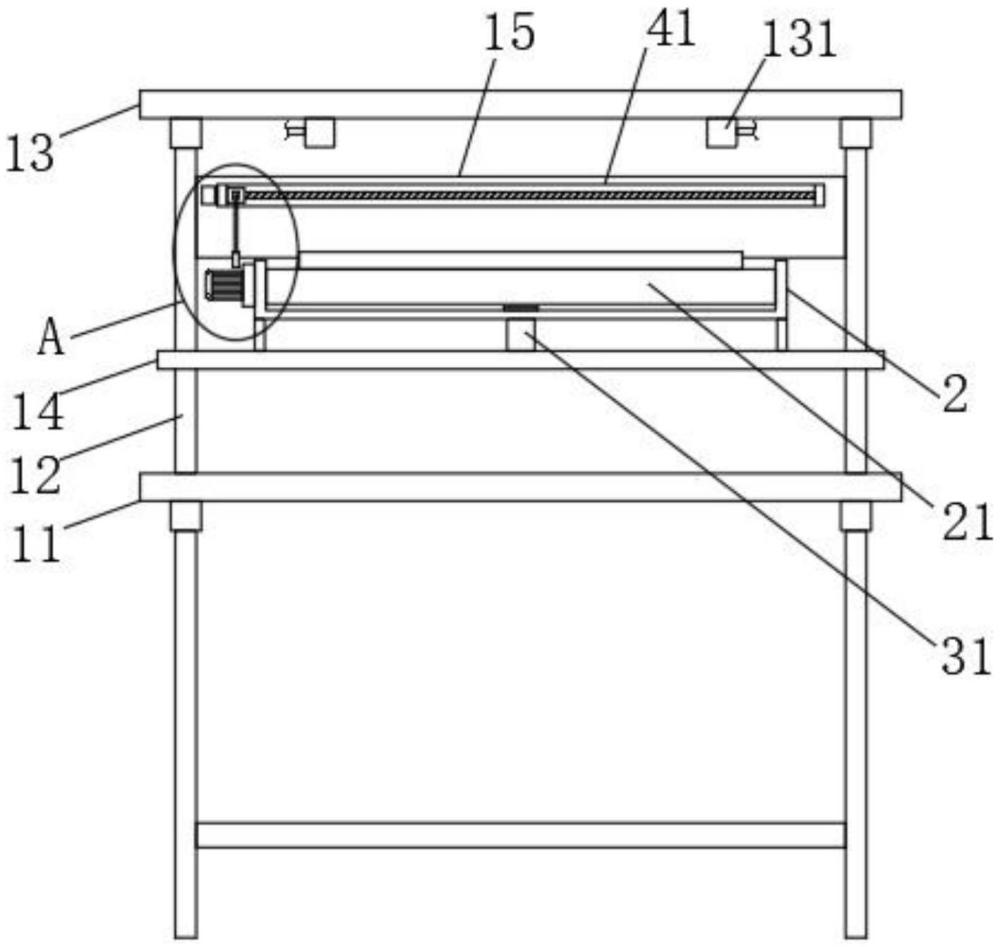

3、工作臺裝置，包括底部四角位置裝設有支腿的工作臺面、與工作臺面平行的置物板、底端貫穿置物板邊角并與工作臺面表面連接的立桿、與立桿頂端連接的頂蓋，所述立桿之間安裝有固定板，所述頂蓋的底部表面上設有激光傳感器；

4、工件滾動組件，包括安裝在置物板上的調節座、安裝在調節座對立表面之間的轉輥、安裝在調節座一側外表面的鏈輪盒、與鏈輪盒連接的驅動馬達；

5、抬升組件，包括安裝在調節座底部表面上的連接板、安裝在連接板上的升降電推桿、與升降電推桿頂端連接的升降板。

6、優選的，所述鏈輪盒內部設有鏈輪和鏈條，所述驅動馬達的輸出軸和轉輥端部穿入鏈輪盒內的主軸與對應的鏈輪連接，所述鏈條與鏈輪嚙合連接。

7、優選的，所述固定板的表面上設有電機直線導軌、與電機直線導軌上的滑臺連接的撥動桿，“l(fā)”型結構的所述撥動桿遠離電機直線導軌的端部為半橢圓板形狀。

8、優選的，所述調節座包括底板和兩側的固定擋板，所述固定擋板的中心位置設有矩形的穿行槽，所述撥動桿的半橢圓板的端部與穿行槽對應。

9、優選的，所述調節座底板的底中心位置設有矩形槽，相鄰的所述轉輥之間的距離為間距h，所述矩形槽的寬度比間距h的寬度大2厘米。

10、優選的，所述連接板為“u”型結構，所述升降板為矩形板狀結構，所述升降板與矩形槽對立，所述升降板的寬度比間距h的寬度小1厘米。

11、優選的，所述調節座兩端的底部表面上設有支板，所述支板垂直調節座，所述調節座與置物板之間的間距為3厘米。

12、與現有技術相比，本實用新型的有益效果是：

13、本實用新型中，精益管工作臺上有防錯設計，激光傳感器檢測精益管形狀、大小等尺寸數據，判斷鉆孔加工的精益管是否出現錯誤，轉輥在驅動馬達作用下旋轉，轉輥帶動精益管旋轉，對其多角度進行檢測。

技術特征：

1.精益管防錯感應報警工作臺，其特征在于：包括

2.根據權利要求1所述的精益管防錯感應報警工作臺，其特征在于：所述鏈輪盒(23)內部設有鏈輪和鏈條，所述驅動馬達(22)的輸出軸和轉輥(21)端部穿入鏈輪盒(23)內的主軸與對應的鏈輪連接，所述鏈條與鏈輪嚙合連接。

3.根據權利要求1所述的精益管防錯感應報警工作臺，其特征在于：所述固定板(15)的表面上設有電機直線導軌(41)、與電機直線導軌(41)上的滑臺連接的撥動桿(42)，“l(fā)”型結構的所述撥動桿(42)遠離電機直線導軌(41)的端部為半橢圓板形狀。

4.根據權利要求3所述的精益管防錯感應報警工作臺，其特征在于：所述調節座(2)包括底板和兩側的固定擋板，所述固定擋板的中心位置設有矩形的穿行槽，所述撥動桿(42)的半橢圓板的端部與穿行槽對應。

5.根據權利要求4所述的精益管防錯感應報警工作臺，其特征在于：所述調節座(2)底板的底中心位置設有矩形槽，相鄰的所述轉輥(21)之間的距離為間距h，所述矩形槽的寬度比間距h的寬度大2厘米。

6.根據權利要求5所述的精益管防錯感應報警工作臺，其特征在于：所述連接板(31)為“u”型結構，所述升降板(32)為矩形板狀結構，所述升降板(32)與矩形槽對立，所述升降板(32)的寬度比間距h的寬度小1厘米。

7.根據權利要求1所述的精益管防錯感應報警工作臺，其特征在于：所述調節座(2)兩端的底部表面上設有支板(24)，所述支板(24)垂直調節座(2)，所述調節座(2)與置物板(14)之間的間距為3厘米。

技術總結
本技術公開了一種精益管防錯感應報警工作臺，包括工作臺裝置，包括底部四角位置裝設有支腿的工作臺面、與工作臺面平行的置物板、底端貫穿置物板邊角并與工作臺面表面連接的立桿、與立桿頂端連接的頂蓋，所述立桿之間安裝有固定板，所述頂蓋的底部表面上設有激光傳感器；工件滾動組件，包括安裝在置物板上的調節座、安裝在調節座對立表面之間的轉輥、安裝在調節座一側外表面的鏈輪盒、與鏈輪盒連接的驅動馬達；精益管工作臺上有防錯設計，激光傳感器檢測精益管形狀、大小等尺寸數據，判斷鉆孔加工的精益管是否出現錯誤，轉輥在驅動馬達作用下旋轉，轉輥帶動精益管旋轉，對其多角度進行檢測。

技術研發人員：王恒,王宇杰,石帥,葉雁波,陳才
受保護的技術使用者：寧波迪亞工業設備有限公司
技術研發日：20240705
技術公布日：2025/4/28
