本技術涉及保險杠生產，具體涉及一種組合式保險杠裝配分裝裝置。

背景技術：

1、保險杠在生產過程中需要經過注塑成型、表面處理和組裝等步驟，在保險杠組裝時，需要將保險杠依次搬運至各個分裝臺上，對保險杠內外進行安裝固定，最后經過質檢后再整體裝配到車輛上。

2、在整裝時通常將保險杠直接放在鋪有海綿的地面上，在分裝過程中容易磕碰劃傷，且不便于工作人員進行拿取搬運，在操作過程中需要反復彎腰容易造成疲勞的情況。

3、現有技術中常用分裝臺對保險杠進行支撐安裝，能夠解決上述問題，雖然分裝臺通過可調節的支撐模塊能夠適用于更多規格的保險杠進行使用，但是在實際操作過程中，針對保險杠內外的分裝以及多種操作，需要對保險杠進行翻轉操作，通常會用到多個分裝臺來針對保險杠的各部分操作進行配合使用，需要使用者在每個分次操作后將保險翻轉并搬運至下一個分裝臺上。

4、前述操作不僅增加了工作人員的負擔，且不利于適用于整車裝配的場景，難以通過單個分裝臺對保險杠進行正反支撐，從而方便在整車裝配時對保險杠進行檢查或進一步處理，方便工作人員的操作。

技術實現思路

1、本實用新型的目的在于提供一種組合式保險杠裝配分裝裝置，以解決現有技術中保險杠在分裝過程中不利于對保險杠進行正反支撐和地面支撐的技術問題。

2、為解決上述技術問題，本實用新型具體提供下述技術方案：

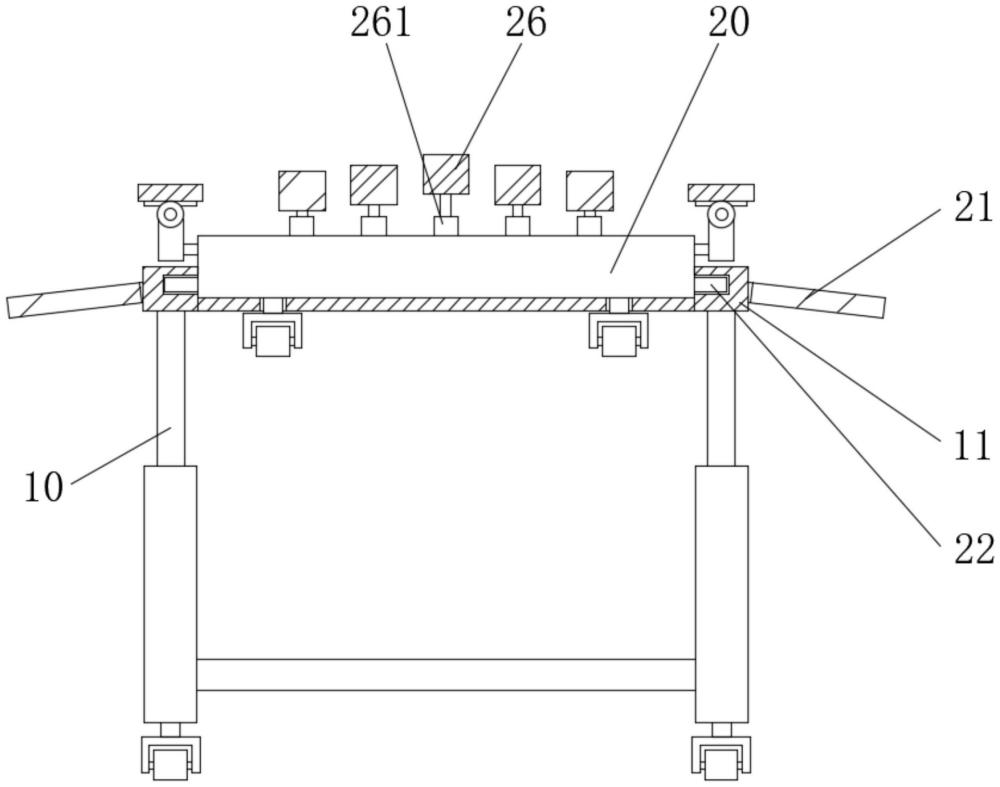

3、一種組合式保險杠裝配分裝裝置，包括升降支架，在所述升降支架上活動安裝有至少一組分裝平臺，所述分裝平臺沿所述升降支架水平方向平移后與所述升降支架活動抵接形成拆裝結構，在所述分裝平臺上設置有墊板，所述墊板繞其與所述分裝平臺連接處轉動形成拱形結構；

4、其中，在所述分裝平臺上設置有支撐載位，在所述支撐載位上活動安裝有形成拱形結構的模塊集合，所述模塊集合沿所述分裝平臺水平方向平移形成一體支撐結構。

5、作為本實用新型的一種優選方案，所述分裝平臺的兩側均固定設置有卡條，所述墊板通過彈簧軸固定設置在所述卡條的一端，所述墊板的橫截面呈l型結構，在所述分裝平臺的下表面設置有自鎖輪。

6、作為本實用新型的一種優選方案，所述模塊集合的一側固定設置有固定板，在所述分裝平臺上固定設置有用于連接所述固定板的驅動機構，所述模塊集合沿所述分裝平臺平移形成組合；

7、其中，所述模塊集合通過組合穿插的方式安裝有多個模塊，所述模塊的底部設置有與所述固定板相連接的電推桿，多個所述電推桿通過所述固定板與所述驅動機構相連接。

8、作為本實用新型的一種優選方案，所述升降支架上固定設置有支撐架，所述支撐架呈凹型結構，在所述支撐架上分別開設有與所述卡條和所述自鎖輪相匹配的凹槽。

9、作為本實用新型的一種優選方案，所述分裝平臺的一側固定設置有磁條，兩組所述分裝平臺沿所述支撐架水平方向平移后通過所述磁條抵接形成一體結構。

10、本實用新型與現有技術相比較具有如下有益效果：

11、本實用新型采用活動連接的形式構成具有獨立單元結構的分裝裝置，通過組合拼接的方式形成整合一體的分裝平臺，擴大平臺的支撐范圍適配更多規格的保險杠，通過變換模塊集合的支撐位置從而利于進行分區或整合支撐，能夠?qū)ΡｋU(xiǎn)杠進行正反兩種形式的支撐，利于在同一平臺完成分裝過程，通過分區支撐進一步形成獨立支撐單元，能夠適用于地面支撐等更多環境，從而滿足在裝配時的需求。

技術特征：

1.一種組合式保險杠裝配分裝裝置，其特征在于，

2.根據權利要求1所述的一種組合式保險杠裝配分裝裝置，其特征在于，所述分裝平臺(20)的兩側均固定設置有卡條(22)，所述墊板(21)通過彈簧軸固定設置在所述卡條(22)的一端，所述墊板(21)的橫截面呈l型結構，在所述分裝平臺(20)的下表面設置有自鎖輪(23)。

3.根據權利要求1所述的一種組合式保險杠裝配分裝裝置，其特征在于，所述模塊集合的一側固定設置有固定板(24)，在所述分裝平臺(20)上固定設置有用于連接所述固定板(24)的驅動機構(25)，所述模塊集合沿所述分裝平臺(20)平移形成組合；

4.根據權利要求2所述的一種組合式保險杠裝配分裝裝置，其特征在于，所述升降支架(10)上固定設置有支撐架(11)，所述支撐架(11)呈凹型結構，在所述支撐架(11)上分別開設有與所述卡條(22)和所述自鎖輪(23)相匹配的凹槽(12)。

5.根據權利要求4所述的一種組合式保險杠裝配分裝裝置，其特征在于，所述分裝平臺(20)的一側固定設置有磁條(27)，兩組所述分裝平臺(20)沿所述支撐架(11)水平方向平移后通過所述磁條(27)抵接形成一體結構。

技術總結
本技術公開了一種組合式保險杠裝配分裝裝置，包括升降支架，在升降支架上活動安裝有至少一組分裝平臺，分裝平臺沿升降支架水平方向平移后與升降支架活動抵接形成拆裝結構，在分裝平臺上設置有墊板，墊板繞其與分裝平臺連接處轉動形成拱形結構；其中，在分裝平臺上設置有支撐載位。本申請采用活動連接的形式構成具有獨立單元結構的分裝裝置，通過組合拼接的方式形成整合一體的分裝平臺，擴大平臺的支撐范圍適配更多規格的保險杠，通過變換模塊集合的支撐位置從而利于進行分區或整合支撐，利于在同一平臺完成分裝過程，通過分區支撐進一步形成獨立支撐單元，能夠適用于地面支撐等更多環境，從而滿足在裝配時的需求。

技術研發人員：張德水,田玉全,王超,孫鋒
受保護的技術使用者：安徽俊泰汽車零部件有限公司
技術研發日：20240704
技術公布日：2025/4/28
