本技術涉及自動切割機領域，具體是機制炭新型自動切割機。

背景技術：

1、自動切割機廣泛用于交通運輸、建筑和工業設備制造領域，自動切割機能夠保證平整的切口、精確的切割位置，可用于制炭行業。

2、現有的機制炭新型自動切割機具體可參考申請?zhí)枮椋篶n201820174851.1的一種木炭切割裝置，包括操作臺，所述操作臺的下側設有支撐腿，所述前后支撐腿兩兩之間固定連接有支撐板，所述操作臺的一側中部設有支撐框架，所述支撐框架的內側前后面均開設有調節孔，所述調節孔的中部上下卡接有滑動塊，所述滑動塊的下側固定連接有支撐桿，所述支撐桿的下側固定連接有緩沖板，所述緩沖板的下側固定連接有彈簧，所述滑動塊的一側中部連接有電機，所述電機的另一端固定連接有切割片，所述切割片的上側設有保護罩，所述保護罩的后側方開設有凹槽，所述凸槽的一端固定連接有收納盒，所述支撐板的上側中部開設有切割槽。本實用新型為一種木炭切割裝置，用來便于多次使用，既環保，使用起來也比較方便；

3、上述的裝置并未設置有可便于切割調節的組件，當在進行切割炭塊時無法根據裝置主體來自動調節炭切割時的長短，從而現有的裝置在切割時僅能依靠人工手動來進行操作，導致切割后的炭極易出現長短不一的情況，因此，針對上述問題提出機制炭新型自動切割機。

技術實現思路

1、為了彌補現有技術的不足，現有的裝置并未設置有可便于切割調節的組件，當在進行切割炭塊時無法根據裝置主體來自動調節炭切割時的長短，從而現有的裝置在切割時僅能依靠人工手動來進行操作，導致切割后的炭極易出現長短不一的情況的問題，本實用新型提出機制炭新型自動切割機。

2、本實用新型解決其技術問題所采用的技術方案是：本實用新型所述的機制炭新型自動切割機，包括制炭機；所述制炭機前端與出炭管后端固定連接，所述制炭機底端靠拐角處設置有支撐腿，且制炭機底端與支撐腿頂端固定連接，所述制炭機前端位置處的支撐腿與切割底板后端固定連接，所述切割底板頂端設置有切割機構；

3、所述切割機構包括第一固定塊，所述第一固定塊設置在切割底板頂端，且第一固定塊底端與切割底板頂端固定連接，所述第一固定塊后端兩側設置有第一導向桿，且第一固定塊前端與第一導向桿后端固定連接，所述第一導向桿外側套設有第一移動塊，且第一導向桿與第一移動塊滑動連接，所述第一移動塊后端與第一氣動推桿前端固定連接，所述第一氣動推桿底端與切割底板頂端固定連接。

4、優選的，所述第一移動塊頂端與第一固定板底端固定連接，所述第一固定板頂端靠近前方位置處與第二固定塊底端固定連接，所述第二固定塊后端兩側設置有第二導向桿，且第二固定塊與第二導向桿前端固定連接。

5、優選的，所述第二導向桿外側套設有第二移動塊，且第二導向桿與第二移動塊滑動連接，所述第二移動塊后端與第二氣動推桿前端固定連接，所述第二氣動推桿底端與第一固定板頂端固定連接。

6、優選的，所述第二移動塊頂端與第二固定板底端固定連接，所述第二固定板頂端與電機底端固定連接，所述電機的前端與切割盤后端固定連接。

7、優選的，所述切割底板頂端靠近制炭機位置處與第一固定桿底端固定連接，所述第一固定桿頂端與第一輸料管底端固定連接，所述切割底板頂端遠離制炭機的位置處與第二固定桿底端固定連接，所述第二固定桿頂端與第二輸料管底端固定連接。

8、優選的，所述第一輸料管頂端靠近第二輸料管一端的兩側設置有第三固定塊，且第二輸料管頂端與第三固定塊底端固定連接，所述第三固定塊內側設置有轉動壓輪的側端，且第三固定塊與轉動壓輪轉動連接。

9、本實用新型的有益之處在于：

10、1.本實用新型通過切割機構的結構設計，實現了可自動調節切割的功能，解決了現有的裝置并未設置有可便于切割調節的組件，當在進行切割炭塊時無法根據裝置主體來自動調節炭切割時的長短，從而現有的裝置在切割時僅能依靠人工手動來進行操作，導致切割后的炭極易出現長短不一的情況的問題，提高了切割時的準確度；

11、2.本實用新型通過切割機構的結構設計，實現了可與制炭機同步進行運行的功能，解決了現有的裝置無法做到與生產炭的裝置同步進行運作，導致在生產時，需要先將炭生產出來后，在運送到切割裝置主體上在進行切割加工，導致增加了操作工序，導致工作效率的降低的問題，提高了工作效率。

技術特征：

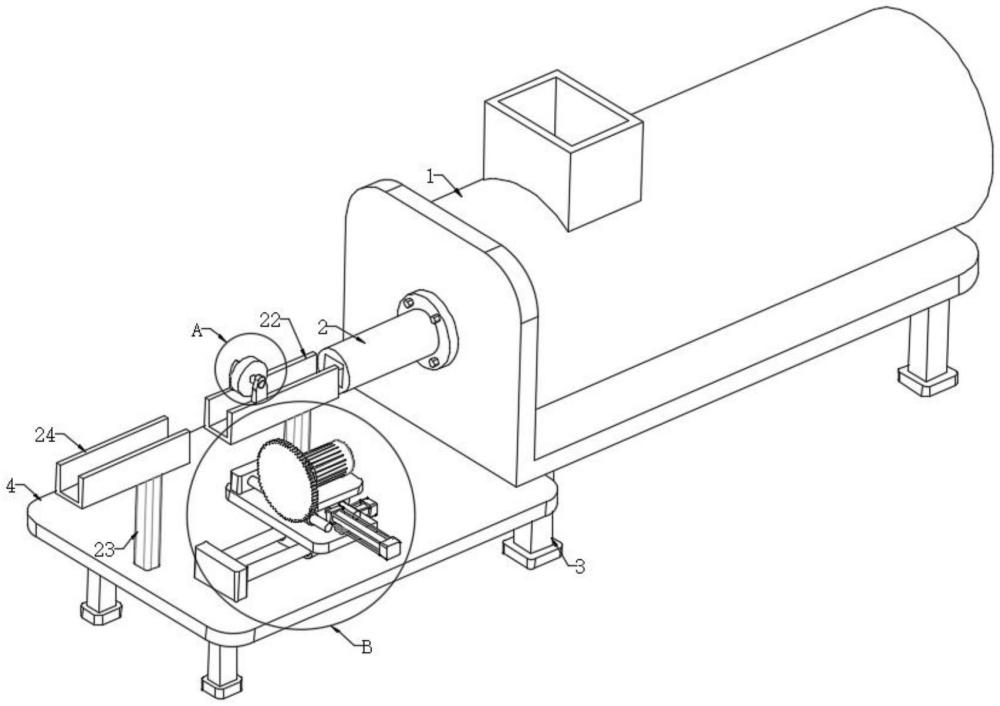

1.機制炭新型自動切割機，包括制炭機(1)；其特征在于：所述制炭機(1)前端與出炭管(2)后端固定連接，所述制炭機(1)底端靠拐角處設置有支撐腿(3)，且制炭機(1)底端與支撐腿(3)頂端固定連接，所述制炭機(1)前端位置處的支撐腿(3)與切割底板(4)后端固定連接，所述切割底板(4)頂端設置有切割機構；

2.根據權利要求1所述的機制炭新型自動切割機，其特征在于：所述第一移動塊(12)頂端與第一固定板(13)底端固定連接，所述第一固定板(13)頂端靠近前方位置處與第二固定塊(15)底端固定連接，所述第二固定塊(15)后端兩側設置有第二導向桿(16)，且第二固定塊(15)與第二導向桿(16)前端固定連接。

3.根據權利要求2所述的機制炭新型自動切割機，其特征在于：所述第二導向桿(16)外側套設有第二移動塊(17)，且第二導向桿(16)與第二移動塊(17)滑動連接，所述第二移動塊(17)后端與第二氣動推桿(18)前端固定連接，所述第二氣動推桿(18)底端與第一固定板(13)頂端固定連接。

4.根據權利要求3所述的機制炭新型自動切割機，其特征在于：所述第二移動塊(17)頂端與第二固定板(27)底端固定連接，所述第二固定板(27)頂端與電機(19)底端固定連接，所述電機(19)的前端與切割盤(20)后端固定連接。

5.根據權利要求4所述的機制炭新型自動切割機，其特征在于：所述切割底板(4)頂端靠近制炭機(1)位置處與第一固定桿(21)底端固定連接，所述第一固定桿(21)頂端與第一輸料管(22)底端固定連接，所述切割底板(4)頂端遠離制炭機(1)的位置處與第二固定桿(23)底端固定連接，所述第二固定桿(23)頂端與第二輸料管(24)底端固定連接。

6.根據權利要求5所述的機制炭新型自動切割機，其特征在于：所述第一輸料管(22)頂端靠近第二輸料管(24)一端的兩側設置有第三固定塊(25)，且第二輸料管(24)頂端與第三固定塊(25)底端固定連接，所述第三固定塊(25)內側設置有轉動壓輪(26)的側端，且第三固定塊(25)與轉動壓輪(26)轉動連接。

技術總結
本技術屬于自動切割機領域，具體的說是機制炭新型自動切割機，包括制炭機；所述制炭機前端與出炭管后端固定連接，所述制炭機底端靠拐角處設置有支撐腿，且制炭機底端與支撐腿頂端固定連接，所述制炭機前端位置處的支撐腿與切割底板后端固定連接，所述切割底板頂端設置有切割機構；所述切割機構包括第一固定塊；通過切割機構的設計，實現了可自動調節切割的功能，解決了現有的裝置并未設置有可便于切割調節的組件，當在進行切割炭塊時無法根據裝置主體來自動調節炭切割時的長短，從而現有的裝置在切割時僅能依靠人工手動來進行操作，導致切割后的炭極易出現長短不一的情況的問題，提高了切割時的準確度。

技術研發人員：李家肆
受保護的技術使用者：芒市三羊農業科技發展有限公司
技術研發日：20240712
技術公布日：2025/4/28
