本技術涉及數控加工設備，尤其涉及一種高光平面真空吸附夾具。

背景技術：

1、真空吸附臺是一種工業設備，通常用于固定和加工薄板材料或平坦工件的裝置，它利用真空技術，通過在工作表面形成真空，使工件能夠穩固地固定在吸附臺上，從而進行精確的加工、切割、磨削或其他工藝操作。

2、真空吸附臺包括以下幾個主要部分：吸附臺表面，通常是由平坦的金屬、塑料或者其他耐磨材料制成的表面，這個表面上通常會布置有孔道或者微小的孔隙；真空系統，連接到吸附臺表面下方的真空管道和泵，真空系統通過這些孔道或孔隙，在吸附臺表面上方形成一個負壓區域。

3、現有的真空吸附夾具的吸附孔內通常設置有閥體機構，閥體機構自動關閉未被物料覆蓋的吸附孔，以節約真空泵的能源消耗，但是現有的閥體機構通常需要逐一螺旋安裝進吸附孔內，安裝和拆卸都較為費時費力，因此我們提出一種高光平面真空吸附夾具來解決這個問題。

技術實現思路

1、為了解決上述問題，本實用新型提出一種高光平面真空吸附夾具，以更加確切地解決上述所述問題。

2、本實用新型通過以下技術方案實現的：

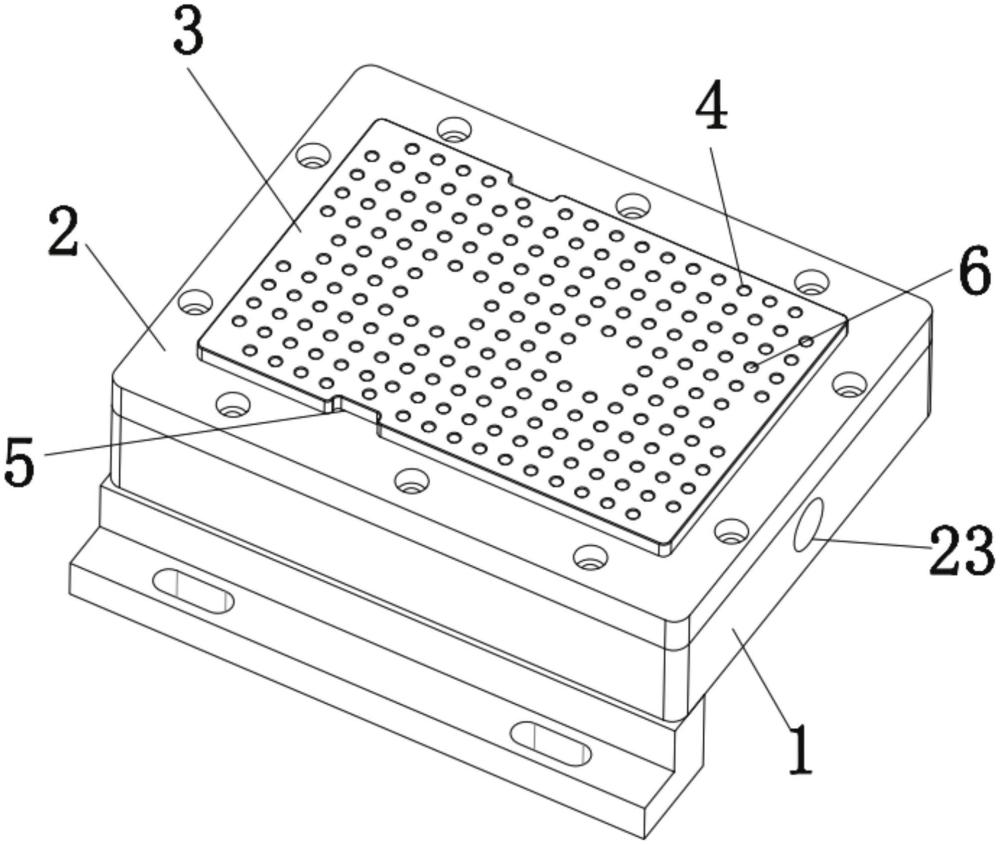

3、本實用新型提出的一種高光平面真空吸附夾具，包括真空腔板、安裝底板和多孔吸附板，所述安裝底板的頂部開設有卡接孔，所述多孔吸附板固定安裝在卡接孔內，所述安裝底板通過多個螺栓與真空腔板固定連接，所述多孔吸附板的頂部開設有多個吸附孔，所述多孔吸附板的前后兩側均設置有凹口，所述吸附孔內設置有閥體機構；

4、所述閥體機構包括閥芯，所述閥芯的頂部開設有寬豎向槽，所述寬豎向槽的底部設置有窄豎向槽，所述寬豎向槽通過斜面槽與窄豎向槽相連通，所述窄豎向槽的底部內壁上開設有通孔，所述窄豎向槽的底部內壁上固定安裝有支持彈簧，所述支持彈簧的頂部固定安裝有半球體，所述半球體設置有磁性板，所述真空腔板內設置有電磁板。

5、進一步的，所述寬豎向槽的內壁上固定安裝有同一個環形限位板，所述環形限位板的底部與磁性板的頂部相抵接。

6、進一步的，所述所述閥芯的外側開設有多個內設槽，所述內設槽內滑動安裝有抵接板，多個所述抵接板呈圓周陣列排布。

7、進一步的，所述內設槽的一側內壁上固定安裝有兩個導向板，所述抵接板的一側開設有兩個導向槽，所述導向板滑動安裝于對應的導向槽內，所述抵接板的一側開設有中間槽，所述中間槽的一側內壁與對應的內設槽的一側內壁之間固定安裝有同一個限位彈簧。

8、進一步的，所述安裝底板的底部開設有環形槽，所述環形槽與卡接孔相連通，所述環形槽內填充有密封條。

9、進一步的，所述真空腔板內設置有腔室，所述腔室的頂部固定安裝有兩個支撐柱，所述支撐柱的頂部開設有兩個圓槽，所述多孔吸附板的頂部內壁上固定安裝有兩個圓板，所述圓板活動卡接在對應的圓槽內。

10、進一步的，所述寬豎向槽的頂部與外界相連通，所述通孔與腔室相連通，所述半球體分別與斜面槽和窄豎向槽相配合，所述腔室一側內壁上設置有氣路孔。

11、進一步的，所述電磁板的底部與腔室的底部內壁固定連接，所述腔室底部內壁上設置有與外界連通的線路，所述線路與電磁板相連接。

12、本實用新型的有益效果為：

13、通過閥體機構的半球體、磁性板和支持彈簧的設置，在半球體通過與斜面槽和窄豎向槽的配合滿足自動封孔的功能的基礎上，通過磁性板與電磁板的配合實現多個閥體機構的自動彈出功能，便于對閥體機構進行拆卸更換。

技術特征：

1.一種高光平面真空吸附夾具，其特征在于，包括真空腔板、安裝底板和多孔吸附板，所述安裝底板的頂部開設有卡接孔，所述多孔吸附板固定安裝在卡接孔內，所述安裝底板通過多個螺栓與真空腔板固定連接，所述多孔吸附板的頂部開設有多個吸附孔，所述多孔吸附板的前后兩側均設置有凹口，所述吸附孔內設置有閥體機構；所述閥體機構包括閥芯，所述閥芯的頂部開設有寬豎向槽，所述寬豎向槽的底部設置有窄豎向槽，所述寬豎向槽通過斜面槽與窄豎向槽相連通，所述窄豎向槽的底部內壁上開設有通孔，所述窄豎向槽的底部內壁上固定安裝有支持彈簧，所述支持彈簧的頂部固定安裝有半球體，所述半球體設置有磁性板，所述真空腔板內設置有電磁板。

2.根據權利要求1所述的一種高光平面真空吸附夾具，其特征在于，所述寬豎向槽的內壁上固定安裝有同一個環形限位板，所述環形限位板的底部與磁性板的頂部相抵接。

3.根據權利要求1所述的一種高光平面真空吸附夾具，其特征在于，所述閥芯的外側開設有多個內設槽，所述內設槽內滑動安裝有抵接板，多個所述抵接板呈圓周陣列排布。

4.根據權利要求3所述的一種高光平面真空吸附夾具，其特征在于，所述內設槽的一側內壁上固定安裝有兩個導向板，所述抵接板的一側開設有兩個導向槽，所述導向板滑動安裝于對應的導向槽內，所述抵接板的一側開設有中間槽，所述中間槽的一側內壁與對應的內設槽的一側內壁之間固定安裝有同一個限位彈簧。

5.根據權利要求1所述的一種高光平面真空吸附夾具，其特征在于，所述安裝底板的底部開設有環形槽，所述環形槽與卡接孔相連通，所述環形槽內填充有密封條。

6.根據權利要求1所述的一種高光平面真空吸附夾具，其特征在于，所述真空腔板內設置有腔室，所述腔室的頂部固定安裝有兩個支撐柱，所述支撐柱的頂部開設有兩個圓槽，所述多孔吸附板的頂部內壁上固定安裝有兩個圓板，所述圓板活動卡接在對應的圓槽內。

7.根據權利要求1所述的一種高光平面真空吸附夾具，其特征在于，所述寬豎向槽的頂部與外界相連通，所述通孔與腔室相連通，所述半球體分別與斜面槽和窄豎向槽相配合，所述腔室一側內壁上設置有氣路孔。

8.根據權利要求1所述的一種高光平面真空吸附夾具，其特征在于，所述電磁板的底部與腔室的底部內壁固定連接，所述腔室底部內壁上設置有與外界連通的線路，所述線路與電磁板相連接。

技術總結
本技術提出的一種高光平面真空吸附夾具，針對現有的真空吸附夾具的吸附孔內的閥體機構通常需要逐一螺旋安裝進吸附孔內，安裝和拆卸都較為費時費力的問題，現提出如下方案，其包括真空腔板、安裝底板和多孔吸附板，所述安裝底板的頂部開設有卡接孔，所述多孔吸附板固定安裝在卡接孔內，所述安裝底板通過多個螺栓與真空腔板固定連接，所述多孔吸附板的頂部開設有多個吸附孔，所述多孔吸附板的前后兩側均設置有凹口。通過閥體機構的半球體、磁性板和支持彈簧的設置，在半球體通過與斜面槽和窄豎向槽的配合滿足自動封孔的功能的基礎上，通過磁性板與電磁板的配合實現閥體機構的自動彈出功能，便于對閥體機構進行拆卸更換。

技術研發人員：江波,陳國勇,李飛,魏敦容
受保護的技術使用者：四川智目科技有限公司
技術研發日：20240715
技術公布日：2025/4/28
