本技術涉及智能掛鎖，尤其是涉及一種智能掛鎖的電池防盜結構。

背景技術：

1、掛鎖是一種傳統鎖具，通常，掛鎖的鎖體上裝有可以扣接的環狀或″一″字形狀的金屬梗，即″鎖梁″，可以使掛鎖通過鎖梁直接與鎖體扣接成為封閉形鎖具。

2、隨著智能家居行業的興起，日常使用的掛鎖由傳統的全機械式結構向電子結構快速地轉化，采用電子結構來完成開鎖和關鎖的掛鎖為智能掛鎖。由于智能掛鎖需要電子解鎖，因此，智能掛鎖的內部會設有電池、集成線路板以及配合解鎖的驅動模塊和解鎖模塊。為增加智能掛鎖的使用壽命，并防止其內部的電路結構進灰或進水，智能掛鎖的外殼在設計上會非常注重密封性和防水性。現有技術中，智能掛鎖的電池蓋多設置在底端，并通過螺絲固定，當需要更換智能掛鎖中的電池時，將螺絲螺出，并取下電池蓋，即可進行更換。但是，這種電池蓋的打開結構過于簡單，導致安全性較低，除智能掛鎖的主人外，任何人均可自由打開電池蓋，當電池蓋打開后，即可盜用電池，或破壞智能掛鎖內部的電子結構，甚至可以完成解鎖，智能掛鎖的安全性無法得到保證，因此，需要對電池的打開結構進行改進。

技術實現思路

1、為解決上述問題，本實用新型提出了一種智能掛鎖的電池防盜結構。

2、本實用新型所采用的技術方案是：一種智能掛鎖的電池防盜結構，所述智能掛鎖包括鎖體和鎖梁，所述鎖體包括外殼，外殼中設有安裝內架，所述鎖梁的兩端分別為第二鎖桿和第一鎖桿，其中，第一鎖桿的長度短于第二鎖桿的長度，所述安裝內架上設有供所述第一鎖桿插入的鎖桿套，所述安裝內架上設有供電池安裝的電池安裝槽，所述電池防盜結構包括：

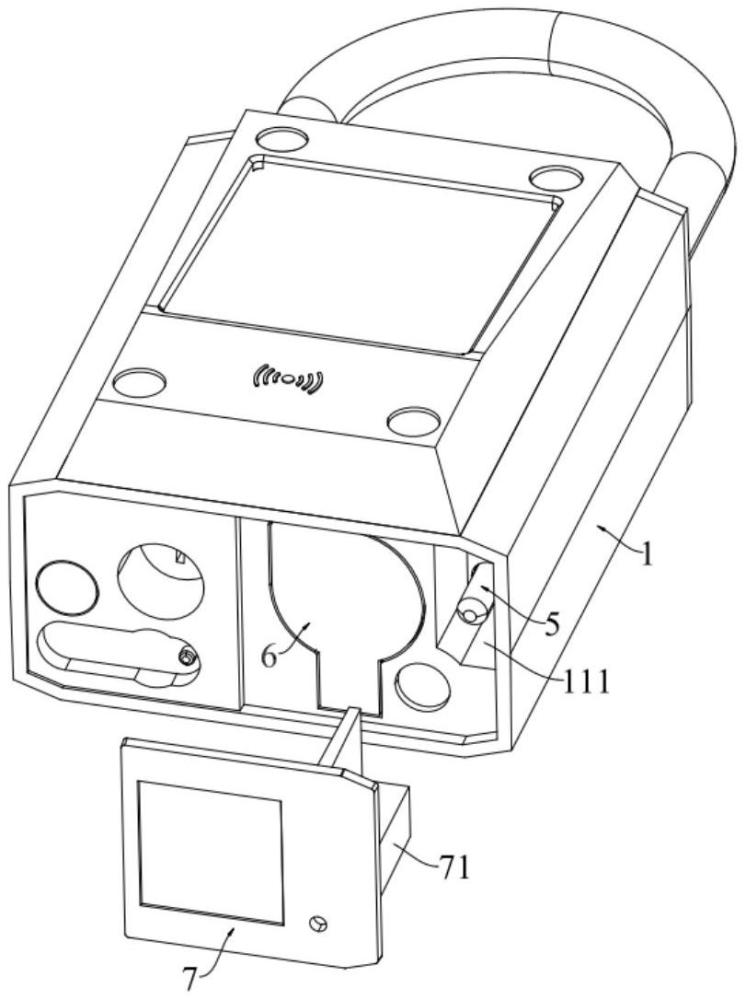

3、電池蓋，所述電池蓋的一側設有插接件，所述插接件上設有螺孔，所述外殼的下端設有供所述插接件放置的置入槽，所述電池蓋用于擋蓋所述電池；

4、固定螺絲，包括相互連接的螺帽和螺桿，其中，所述螺帽位于鎖桿套內，所述螺桿遠離所述螺帽的一端延伸進入所述置入槽，并螺接在所述螺孔中。

5、以下還提供了若干可選方式，但并不作為對上述總體方案的額外限定，僅僅是進一步的增補或優選，在沒有技術或邏輯矛盾的前提下，各可選方式可單獨針對上述總體方案進行組合，還可以是多個可選方式之間進行組合。

6、優選的，所述外殼上設有置入件，所述置入槽形成在所述置入件的下側，所述置入件上設有第一通孔，所述鎖桿套的內部下端設有第二通孔，所述第一通孔和所述第二通孔位置對應，且，所述螺桿由上至下依次穿過所述第二通孔和所述第一通孔。

7、優選的，所述安裝內架上設有讓位槽，所述讓位槽設置在所述鎖桿套的正下方，所述第二通孔設置在所述鎖桿套和所述讓位槽之間，所述置入件匹配放置在所述讓位槽中。

8、優選的，所述插接件的一側設有延長板，所述延長板抵接在所述置入槽的槽內壁上。

9、優選的，所述電池安裝槽的槽口處設有封板，所述封板位于所述電池蓋和所述電池之間。

10、更優選的，所述外殼的下端設有開口，所述電池安裝槽的槽口和所述開口位置對應。

11、本實用新型與現有技術相比較，其具有以下有益效果：

12、當需要打開電池蓋時，用戶需要先通過正常程序解鎖智能掛鎖，然后將鎖梁自鎖體中向上拉出，此時鎖桿套的上端外露，用戶可通過螺絲刀伸入到鎖桿套中，并螺出位于螺桿套內部下端的固定螺絲(固定螺絲螺接在電池蓋的插接件上)，當固定螺絲被取出后，用戶方可打開電池蓋，并繼續進行更換電池操作，可有效防止他人非法打開電池蓋，進而會破壞智能掛鎖的內部電子結構，以及盜用電池，安全性能更好，實用性強。

技術特征：

1.一種智能掛鎖的電池防盜結構，所述智能掛鎖包括鎖體和鎖梁，所述鎖體包括外殼，外殼中設有安裝內架，所述鎖梁的兩端分別為第二鎖桿和第一鎖桿，其中，第一鎖桿的長度短于第二鎖桿的長度，所述安裝內架上設有供所述第一鎖桿插入的鎖桿套，所述安裝內架上設有供電池安裝的電池安裝槽，其特征在于，所述電池防盜結構包括：

2.根據權利要求1所述的一種智能掛鎖的電池防盜結構，其特征在于，所述外殼上設有置入件，所述置入槽形成在所述置入件的下側，所述置入件上設有第一通孔，所述鎖桿套的內部下端設有第二通孔，所述第一通孔和所述第二通孔位置對應，且，所述螺桿由上至下依次穿過所述第二通孔和所述第一通孔。

3.根據權利要求2所述的一種智能掛鎖的電池防盜結構，其特征在于，所述安裝內架上設有讓位槽，所述讓位槽設置在所述鎖桿套的正下方，所述第二通孔設置在所述鎖桿套和所述讓位槽之間，所述置入件匹配放置在所述讓位槽中。

4.根據權利要求1-3任一項所述的一種智能掛鎖的電池防盜結構，其特征在于，所述插接件的一側設有延長板，所述延長板抵接在所述置入槽的槽內壁上。

5.根據權利要求4所述的一種智能掛鎖的電池防盜結構，其特征在于，所述電池安裝槽的槽口處設有封板，所述封板位于所述電池蓋和所述電池之間。

6.根據權利要求1所述的一種智能掛鎖的電池防盜結構，其特征在于，所述外殼的下端設有開口，所述電池安裝槽的槽口和所述開口位置對應。

技術總結
本技術公開了一種智能掛鎖的電池防盜結構，其包括電池蓋，其一側設有插接件，插接件上設有螺孔，外殼的下端設有供所述插接件放置的置入槽；固定螺絲，包括相互連接的螺帽和螺桿，螺帽位于鎖桿套內，螺桿遠離螺帽的一端延伸進入置入槽，并螺接在螺孔中，本技術在打開電池蓋時，用戶需要先通過正常程序解鎖智能掛鎖，然后將鎖梁自鎖體中向上拉出，此時鎖桿套的上端外露，用戶可通過螺絲刀伸入到鎖桿套中，并螺出位于螺桿套內部下端的固定螺絲，當固定螺絲被取出后，用戶方可打開電池蓋，并繼續進行更換電池操作，可有效防止他人非法打開電池蓋，進而會破壞智能掛鎖的內部電子結構，以及盜用電池，安全性能更好，實用性強。

技術研發人員：張瑞京
受保護的技術使用者：金華市安博智聯科技有限公司
技術研發日：20240713
技術公布日：2025/4/28
