本技術涉及軸承拆卸的，特別是涉及一種用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置。

背景技術：

1、gd?x6硬盒包裝機組是意大利?gd?公司設計制造的卷煙包裝機組，集機、電、氣、液、光、超聲波于一體，設計生產能力達到?600?包/分鐘。2009年起國內卷煙生產廠家開始引進，目前已成為國內一些大中型卷煙廠的主要生產設備。該機組的整條生產線主要由?gdx6小盒包裝機、c800小盒透明紙包裝機、bv條盒及條盒透明紙包裝機組成，通過將定量后的煙支包上內襯紙、內框紙和商標紙形成煙包，再進行小盒透明紙包裝，然后以兩層五包排列進行條盒包裝，最后經條盒透明紙包裝形成所需要的卷煙產品。

2、在上述機組的運行過程中，商標紙輸送流程如下：第一鼓輪的吸桿機構通過真空吸盤將商標紙一張張從紙庫中吸下，被吸附的商標紙經過第一鼓輪上方的固定導軌傳送，到第二鼓輪進行涂膠。涂膠后的商標紙通過固定導軌被傳送到第三鼓輪，經由壓碼和商標盒蓋內折翼折疊后，商標紙被同步帶送入第四鼓輪和第五鼓輪之間的過渡區域，與第四鼓輪上的內襯紙煙包合成，最后送至第五鼓輪進行商標紙折疊包裝。

3、商標紙輸送過程中的各鼓輪與同步帶均是連續運動，為滿足第四鼓輪與第五鼓輪間歇運動的需要，過渡區域設置的用于推送商標紙的推桿連桿機構是間歇運動。該推桿連桿機構位于輸送通道與第五鼓輪下方，運動空間較小，對推桿的執行精度要求高，并且速度較快，運行時容易該部位上的軸承極易損壞。并且由于空間小，維修時拆裝的難度大幅提高。

4、現有的專利申請已經公開過許多軸承拆裝工具，例如，公告號為cn218428138u的實用新型申請公開了一種軸承拆裝裝置，用于拆裝載體上的軸承，軸承拆裝裝置包括支撐部、調整部和驅動部，支撐部用于與載體相連接，以固定載體，調整部分別與支撐部和驅動部相連接，用以調整驅動部的位置，以使驅動部對準載體上的軸承，驅動部與軸承相接，以帶動軸承脫離載體或裝配至載體。

5、然而，由于第五鼓輪的推桿連桿機構其軸承等零件尺寸小，對裝配要求較高，且能夠進行拆裝操作的空間極為狹小，上述軸承拆裝裝置其結構過于復雜、所占空間較大，并不能適用于輸送鼓輪推桿連桿機構軸承的拆裝環境，在拆裝時，使用這樣的工裝進行操作稍有不到位就會導致軸承使用壽命大幅下降，嚴重的更會造成設備異常損壞。

技術實現思路

1、為解決現有技術中存在的問題，本實用新型提供了一種用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置，結構簡單，可在保證推桿和軸承均完好的情況下，對軸承進行拆裝，且具有能夠在推桿連桿機構這種狹窄空間內進行軸承的拆裝作業的優勢，降低了因裝配問題導致設備損壞的隱患。

2、本實用新型解決問題的技術方案為，提供一種用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置，推桿連桿機構包括推桿和至少一軸承，推桿上設有用于安裝軸承的安裝孔，軸承上設有軸孔，安裝孔與軸孔位于同軸的直線上，其特征在于，軸承拆裝裝置包括拆裝桿和與拆裝桿螺紋連接的螺母，拆裝桿穿過安裝孔與軸孔；螺母被設置為螺母轉動可使得拆裝桿軸向移動；還包括抵接件，抵接件與軸承抵接，且與拆裝桿連接。

3、進一步的，本實用新型提供的用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置，還可以具有這樣的特征：還包括支撐件，支撐件設于推桿與螺母之間。

4、進一步的，本實用新型提供的用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置，還可以具有這樣的特征：支撐件包括頂板和側板；頂板與螺母抵接、且其上設有用于供拆裝桿穿過的第一通孔，側板與推桿抵接。

5、進一步的，本實用新型提供的用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置，還可以具有這樣的特征：拆裝桿與軸孔位于同軸的直線上。

6、進一步的，本實用新型提供的用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置，還可以具有這樣的特征：螺母位于拆裝桿的第一端，抵接件位于拆裝桿的第二端。

7、進一步的，本實用新型提供的用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置，還可以具有這樣的特征：抵接件為外六方。

8、進一步的，本實用新型提供的用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置，還可以具有這樣的特征：抵接件設于兩相鄰軸承之間。

9、進一步的，本實用新型提供的用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置，還可以具有這樣的特征：抵接件與拆裝桿可拆連接。

10、進一步的，本實用新型提供的用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置，還可以具有這樣的特征：抵接件的中部設有用于供拆裝桿穿過的第二通孔，第二通孔的內徑小于軸承的外徑。

11、進一步的，本實用新型提供的用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置，還可以具有這樣的特征：拆裝桿的外部設有防滑層。

12、本實用新型的有益效果為：

13、1.本申請中，通過在拆裝軸承時使用軸承拆裝裝置，能夠高效且無損地將軸承安裝到推桿上或從推桿上拆卸。具體地，通過螺母控制拆裝桿發生沿其軸向的位移，從而使與拆裝桿連接的抵接件對其所抵接的軸承施加軸向推力，迫使軸承被推入安裝孔或從安裝孔中被推出，從而完成軸承的拆裝。相較于常規的軸承拆裝裝置，本裝置具有結構簡單、占地面積小的優勢，能夠在推桿連桿機構這種狹窄空間內進行軸承的拆裝作業而不損傷設備。

14、2.本申請中，通過設置抵接件位于與螺母不同的端部，并進一步設置抵接件為外六方，在使用時，能夠在旋緊螺母的同時用扳手卡住外六方，增強其對軸承的推力。

15、3.本申請中，由于推桿連桿機構的軸承的數目可能為多個，通過設置抵接件位于兩個相鄰軸承之間，當位于最外側的軸承被推動時，抵接件可以傳遞這份推力并使其他軸承也被安裝或拆卸。

技術特征：

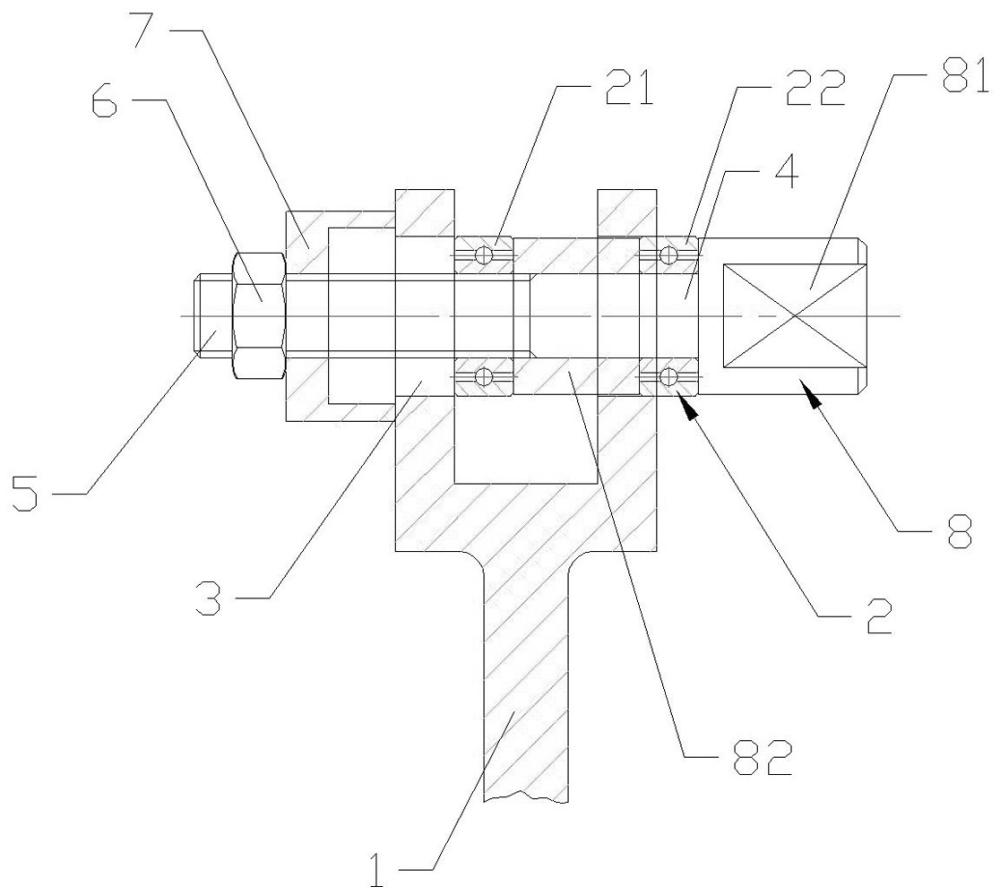

1.一種用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置，所述推桿連桿機構包括推桿（1）和至少一軸承（2），所述推桿（1）上設有用于安裝軸承（2）的安裝孔（3），所述軸承（2）上設有軸孔（4），所述安裝孔（3）與所述軸孔（4）位于同軸的直線上，其特征在于，所述軸承拆裝裝置包括拆裝桿（5）和與所述拆裝桿（5）螺紋連接的螺母（6），所述拆裝桿（5）穿過所述安裝孔（3）與所述軸孔（4）；所述螺母（6）被設置為螺母（6）轉動可使得所述拆裝桿（5）軸向移動；還包括抵接件（8），所述抵接件（8）與所述軸承（2）抵接，且與所述拆裝桿（5）連接。

2.根據權利要求1所述的用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置，其特征在于，還包括支撐件（7），所述支撐件（7）設于所述推桿（1）與所述螺母（6）之間。

3.根據權利要求2所述的用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置，其特征在于，所述支撐件（7）包括頂板和側板；所述頂板與所述螺母（6）抵接、且其上設有用于供所述拆裝桿（5）穿過的第一通孔，所述側板與所述推桿（1）抵接。

4.根據權利要求1所述的用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置，其特征在于，所述拆裝桿（5）與所述軸孔（4）位于同軸的直線上。

5.根據權利要求1所述的用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置，其特征在于，所述螺母（6）位于所述拆裝桿（5）的第一端，所述抵接件（8）位于所述拆裝桿（5）的第二端。

6.根據權利要求5所述的用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置，其特征在于，所述抵接件（8）為外六方。

7.根據權利要求1所述的用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置，其特征在于，所述抵接件（8）設于兩相鄰所述軸承（2）之間。

8.根據權利要求7所述的用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置，其特征在于，所述抵接件（8）與所述拆裝桿（5）可拆連接。

9.根據權利要求1所述的用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置，其特征在于，所述抵接件（8）的中部設有用于供所述拆裝桿（5）穿過的第二通孔，所述第二通孔的內徑小于所述軸承（2）的外徑。

10.根據權利要求1-9任意一項所述的用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置，其特征在于，所述拆裝桿（5）的外部設有防滑層。

技術總結
本技術涉及軸承拆卸的技術領域，特別是涉及一種用于輸送鼓輪的推桿連桿機構的軸承拆裝裝置，推桿連桿機構包括推桿和至少一軸承，推桿上設有用于安裝軸承的安裝孔，軸承上設有軸孔，安裝孔與軸孔位于同軸的直線上，其特征在于，軸承拆裝裝置包括拆裝桿和與拆裝桿螺紋連接的螺母，拆裝桿穿過安裝孔與軸孔；螺母被設置為螺母轉動可使得拆裝桿軸向移動；還包括抵接件，抵接件與軸承抵接，且與拆裝桿連接；本技術具有結構簡單、占地面積小的優勢，能夠在推桿連桿機構這種狹窄空間內進行軸承的拆裝作業而不損傷設備。

技術研發人員：劉科,張穎,熊志輝,徐思庶,馬云,黃暢,范傳輝,蔡振華,夏璠,羅海洋
受保護的技術使用者：湖北中煙工業有限責任公司
技術研發日：20240715
技術公布日：2025/4/28
