本技術涉及金屬零件加工領域，尤其涉及一種金屬零件加工用熱處理裝置。

背景技術：

1、金屬零件加工用熱處理是指通過對金屬材料進行加熱和冷卻過程，以改變其組織結構和性能的方法，熱處理可以提高金屬零件的硬度、強度、耐磨性和耐腐蝕性，同時減少零件的內部應力，提高其穩定性和耐久性，加熱過程是將金屬零件加熱到一定的溫度，保持一段時間使其溫度均勻，并使金屬晶粒發生變化。

2、經檢索，現有中國專利公告號為：cn218465890u，提供了一種金屬零件加工用熱處理裝置，該專利通過電機帶動內部的連接柱轉動，從而帶動四個放置筐進行轉動，使得內部的金屬零件受熱更加均勻，熱處理的效率更高。

3、雖然上述專利可以對金屬零件受熱均勻，但上述的一種金屬零件加工用熱處理裝置還存在以下問題：在進行上下料時，需要從加熱設備中拿出或放入，使工人接近加熱設備，存在安全隱患。

4、針對上述問題，為此，提出一種金屬零件加工用熱處理裝置。

技術實現思路

1、本實用新型的目的在于提供一種金屬零件加工用熱處理裝置，解決了背景技術中在進行上下料時存在安全隱患的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種金屬零件加工用熱處理裝置，包括底座，所述底座的一端頂部固定連接有第一伺服電機，所述第一伺服電機的輸出端固定連接有第一轉軸，所述第一轉軸的外圈頂部固定連接有分布均勻的第一連接柱，所述底座的內壁頂部中間一側固定連接有第一推桿電機，所述第一推桿電機的輸出端固定連接有滑板，且滑板與底座的內壁頂部滑動連接，所述滑板的頂部一端固定連接有第一連接板，所述第一連接板的頂部固定連接有第二伺服電機，所述第二伺服電機的輸出端固定連接有第二轉軸，所述第二轉軸的一側設置有加熱組件。

3、通過采用上述技術方案，通過第一伺服電機帶動第一轉軸，使第一連接柱繞第一轉軸轉動，通過第一推桿電機帶動滑塊移動，使第二伺服電機跟隨滑塊移動，從而避免工人接近加熱組件。

4、作為上述技術方案的進一步描述：所述加熱組件包括加熱桶，所述加熱桶與第二轉軸的一端固定連接，所述加熱桶的內壁中間固定連接有加熱器。

5、通過采用上述技術方案，通過第二伺服電機帶動第二轉軸，使第二轉軸帶動加熱桶轉動，通過加熱桶轉動帶動加熱器轉動，使金屬材料在加熱時受熱均勻。

6、作為上述技術方案的進一步描述：所述滑板的頂部另一端固定連接有第二連接板，所述第二連接板的頂部固定連接有包圍環。

7、通過采用上述技術方案，通過第二連接板連接包圍環和滑塊，使包圍環跟隨滑塊移動，通過包圍環支撐加熱桶。

8、作為上述技術方案的進一步描述：所述包圍環的內壁貫穿并固定連接有分布均勻的第二連接柱，所述第二連接柱的外圈中間轉動連接有滾輪。

9、通過采用上述技術方案，通過滾輪使加熱桶被包圍環支撐時能夠自轉。

10、作為上述技術方案的進一步描述：所述加熱桶的外壁一側兩端均固定連接有第二推桿電機，所述第二推桿電機的輸出端均固定連接有固定板。

11、通過采用上述技術方案，通過固定板連接第二推桿電機和擋板。

12、作為上述技術方案的進一步描述：頂部所述固定板的底部固定連接有上半擋板。

13、通過采用上述技術方案，通過第二推桿電機的輸出端帶動上半擋板移動。

14、作為上述技術方案的進一步描述：底部所述固定板的頂部固定連接有下半擋板。

15、通過采用上述技術方案，通過第二推桿電機的輸出端帶動下半擋板移動。

16、作為上述技術方案的進一步描述：所述第一連接柱的一端均固定連接有孔板。

17、通過采用上述技術方案，通過孔板金屬材料放置。

18、與現有技術相比，本實用新型的有益效果如下：

19、1、本實用新型提供的一種金屬零件加工用熱處理裝置，首先通過第一伺服電機、第一轉軸、第一連接柱和孔板之間的連接，能夠實現工人在加熱設備的對面進行上下料，從而遠離加熱設備，確保工作人員的安全，遠離加熱設備的潛在危險。

20、2、本實用新型提供的一種金屬零件加工用熱處理裝置，通過第二伺服電機、第二轉軸、加熱桶和加熱器之間的連接，使加熱桶帶動加熱器繞孔板內的金屬材料自轉，使得內部的金屬零件受熱更加均勻，熱處理的效率更高。

技術特征：

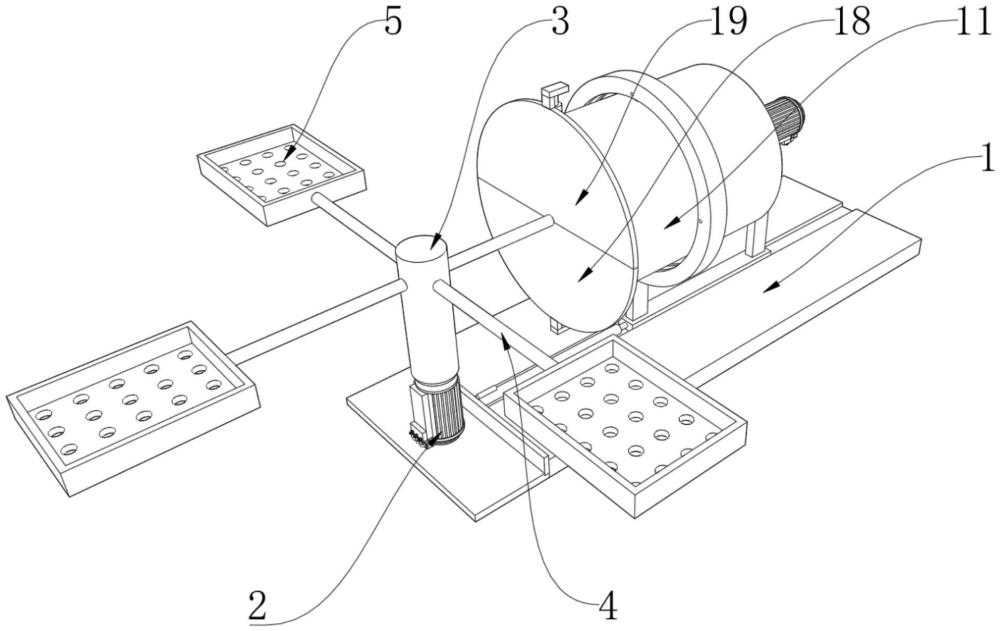

1.一種金屬零件加工用熱處理裝置，包括底座(1)，其特征在于：所述底座(1)的一端頂部固定連接有第一伺服電機(2)，所述第一伺服電機(2)的輸出端固定連接有第一轉軸(3)，所述第一轉軸(3)的外圈頂部固定連接有分布均勻的第一連接柱(4)，所述底座(1)的內壁頂部中間一側固定連接有第一推桿電機(6)，所述第一推桿電機(6)的輸出端固定連接有滑板(7)，且滑板(7)與底座(1)的內壁頂部滑動連接，所述滑板(7)的頂部一端固定連接有第一連接板(8)，所述第一連接板(8)的頂部固定連接有第二伺服電機(9)，所述第二伺服電機(9)的輸出端固定連接有第二轉軸(10)，所述第二轉軸(10)的一側設置有加熱組件。

2.根據權利要求1所述的一種金屬零件加工用熱處理裝置，其特征在于：所述加熱組件包括加熱桶(11)，所述加熱桶(11)與第二轉軸(10)的一端固定連接，所述加熱桶(11)的內壁中間固定連接有加熱器(20)。

3.根據權利要求1所述的一種金屬零件加工用熱處理裝置，其特征在于：所述滑板(7)的頂部另一端固定連接有第二連接板(12)，所述第二連接板(12)的頂部固定連接有包圍環(13)。

4.根據權利要求3所述的一種金屬零件加工用熱處理裝置，其特征在于：所述包圍環(13)的內壁貫穿并固定連接有分布均勻的第二連接柱(14)，所述第二連接柱(14)的外圈中間轉動連接有滾輪(15)。

5.根據權利要求2所述的一種金屬零件加工用熱處理裝置，其特征在于：所述加熱桶(11)的外壁一側兩端均固定連接有第二推桿電機(16)，所述第二推桿電機(16)的輸出端均固定連接有固定板(17)。

6.根據權利要求5所述的一種金屬零件加工用熱處理裝置，其特征在于：頂部所述固定板(17)的底部固定連接有上半擋板(19)。

7.根據權利要求5所述的一種金屬零件加工用熱處理裝置，其特征在于：底部所述固定板(17)的頂部固定連接有下半擋板(18)。

8.根據權利要求1所述的一種金屬零件加工用熱處理裝置，其特征在于：所述第一連接柱(4)的一端均固定連接有孔板(5)。

技術總結
本技術涉及金屬零件加工領域，公開了一種金屬零件加工用熱處理裝置，包括底座，所述底座的一端頂部固定連接有第一伺服電機，所述第一伺服電機的輸出端固定連接有第一轉軸，所述第一轉軸的外圈頂部固定連接有分布均勻的第一連接柱，所述底座的內壁頂部中間一側固定連接有第一推桿電機，所述第一推桿電機的輸出端固定連接有滑板，且滑板與底座的內壁頂部滑動連接，所述滑板的頂部一端固定連接有第一連接板。本技術中，首先通過第一伺服電機、第一轉軸、第一連接柱和孔板之間的連接，能夠實現工人在加熱設備的對面進行上下料，從而遠離加熱設備，確保工作人員的安全，遠離加熱設備的潛在危險。

技術研發人員：黃國平
受保護的技術使用者：浙江福萊克鑄造科技有限公司
技術研發日：20240724
技術公布日：2025/4/28
