本技術涉及閥門檢測，特別涉及一種閥門檢測用夾持裝置。

背景技術：

1、閥門是一種用來開閉管路、控制流向、調節和控制輸送介質的參數的管路附件，其具有截止、調節、導流、防止逆流、穩壓、分流或溢流泄壓等功能，閥門在生產完成后，需要對其進行檢測，以確保其能夠正常使用，而閥門檢測時，需要使用夾持裝置對其進行夾持固定。

2、然而現有的閥門檢測用夾持裝置，普遍為兩塊移動平板，從兩側對其夾持，而該方式，其與閥門的接觸面積較少，對閥門的夾持效果并不好，特別是對應形狀不規則的閥門，其更是難以對其進行夾持固定。

3、為了解決該技術問題，本實用新型提出了一種閥門檢測用夾持裝置。

技術實現思路

1、本實用新型的主要目的在于提供一種閥門檢測用夾持裝置，可以有效解決背景技術中提到的問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種閥門檢測用夾持裝置，包括圓環殼，所述圓環殼內設置有齒環，所述圓環殼內轉動連接有齒輪，所述圓環殼下端連接有伺服電機，所述圓環殼內連接有軌道板，所述軌道板內滑動連接有齒板，所述齒板上端連接有套管，所述套管內滑動連接有固定桿，所述套管側端連接有彈簧，所述固定桿側端連接有夾持頭，所述圓環殼外端設置有上夾持環、下夾持環，所述上夾持環上端與下夾持環側端均設置有伸縮缸，所述上夾持環與下夾持環側端均開設有夾持槽。

4、優選的，所述圓環殼內設置有軌道環，所述齒環轉動連接在軌道環內，所述齒環外端設置有齒牙，所述伺服電機驅動端與其中一個齒輪連接。

5、優選的，所述軌道板位于齒環上，所述齒板位于齒環上端，所述齒板側端設置有齒牙，所述齒輪分別與齒環、齒板嚙合，所述套管滑動連接在軌道板內。

6、優選的，所述固定桿外端設置有圓板，該圓板與彈簧連接，所述固定桿位于彈簧內部，所述彈簧不與軌道板接觸，所述固定桿外端開設有防滑槽，所述夾持槽內開設有防滑槽。

7、優選的，所述上夾持環位于固定桿上端，所述下夾持環位于固定桿下端，所述夾持槽與固定桿對應設置，所述上夾持環、下夾持環兩者的夾持槽，能夠?qū)舆B通，以此形成圓孔，固定桿能夠位于該圓孔內。

8、優選的，所述夾持頭為彈性材料制成，其側端開設有防滑槽，所述圓環殼下端連接有支撐座，所述支撐座外端設置有安裝板，所述安裝板內開設有安裝孔。

9、優選的，所述支撐座外端設置有下支撐環，所述下支撐環位于安裝板上端，所述下支撐環上端連接有支撐桿，所述支撐桿上端連接有上支撐環，所述上夾持環上端的伸縮缸連接在上支撐環內，所述下夾持環下端的伸縮缸連接在下支撐環內。

10、與現有技術相比，本實用新型具有如下有益效果：

11、本實用新型中，通過設置有固定桿、夾持頭，將閥門放入圓環殼內，然后啟動伺服電機將帶動其驅動端的齒輪旋轉，以此將帶動齒環旋轉，從而能夠帶動全部的齒輪旋轉，以此將帶動全部的齒板、固定桿移動，當夾持頭接觸到閥門時，此時齒板繼續移動，該夾持頭對應的彈簧被壓縮，通過多個夾持頭共同配合，將能夠?qū)﹂y門進行夾持，且能夠?qū)Σ煌螤畹拈y門進行夾持，然后啟動伸縮缸，將推動上夾持環、下夾持環移動，以此使夾持槽卡接全部的固定桿，從而對全部的固定桿進行夾持固定，以此能夠?qū)﹂y門進行固定，裝置操作簡單，能夠?qū)Σ煌螤畹拈y門進行夾持固定，其夾持固定效果好、適應性強。

12、本實用新型中，通過設置有軌道環，能夠?qū)X環進行約束，使其只能在軌道環內旋轉，從而可以保證齒環的平穩轉動，以此能夠提升齒環旋轉時的穩定性，通過設置有安裝板，使用螺栓能夠?qū)惭b板固定在桌面上，以此對裝置整體進行固定，從而保證裝置在運行過程中不會產生傾斜晃動，以此能夠提升裝置的穩定性。

技術特征：

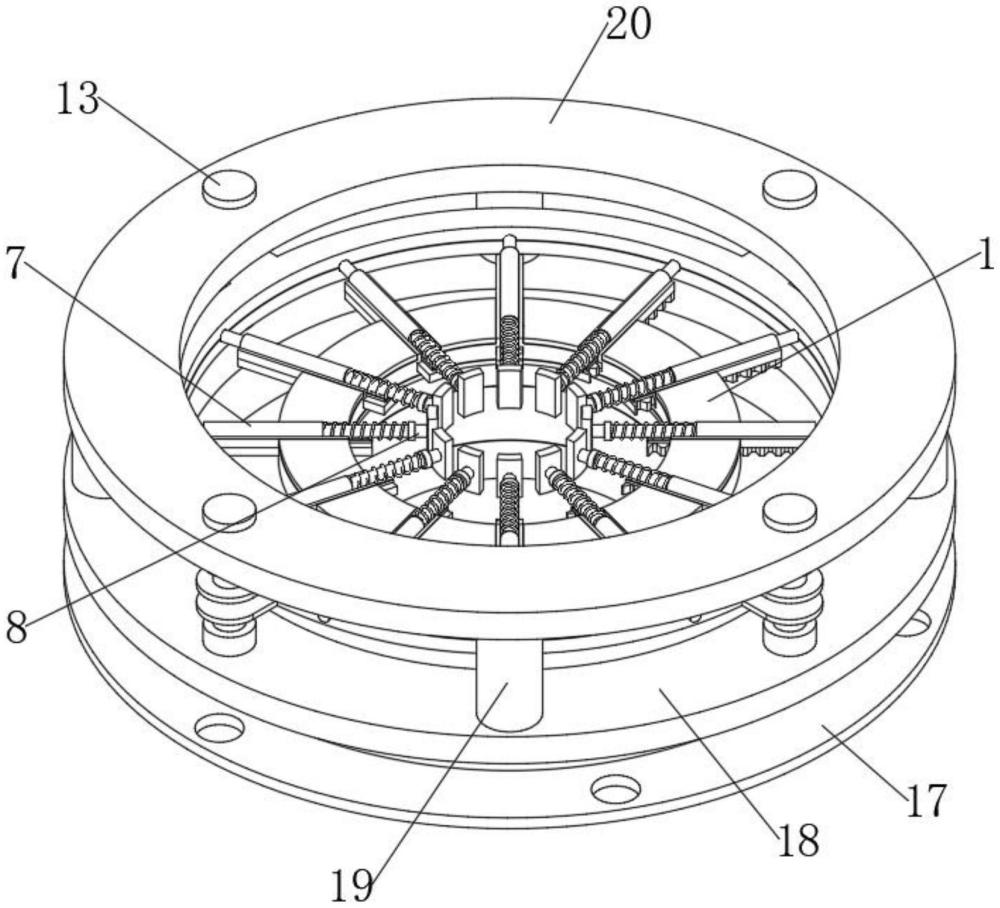

1.一種閥門檢測用夾持裝置，包括圓環殼(1)，其特征在于：所述圓環殼(1)內設置有齒環(2)，所述圓環殼(1)內轉動連接有齒輪(3)，所述圓環殼(1)下端連接有伺服電機(4)，所述圓環殼(1)內連接有軌道板(5)，所述軌道板(5)內滑動連接有齒板(6)，所述齒板(6)上端連接有套管(7)，所述套管(7)內滑動連接有固定桿(8)，所述套管(7)側端連接有彈簧(9)，所述固定桿(8)側端連接有夾持頭(10)，所述圓環殼(1)外端設置有上夾持環(11)、下夾持環(12)，所述上夾持環(11)上端與下夾持環(12)側端均設置有伸縮缸(13)，所述上夾持環(11)與下夾持環(12)側端均開設有夾持槽(14)。

2.根據權利要求1所述的一種閥門檢測用夾持裝置，其特征在于：所述圓環殼(1)內設置有軌道環(15)，所述齒環(2)轉動連接在軌道環(15)內，所述齒環(2)外端設置有齒牙，所述伺服電機(4)驅動端與其中一個齒輪(3)連接。

3.根據權利要求1所述的一種閥門檢測用夾持裝置，其特征在于：所述軌道板(5)位于齒環(2)上，所述齒板(6)位于齒環(2)上端，所述齒板(6)側端設置有齒牙，所述齒輪(3)分別與齒環(2)、齒板(6)嚙合，所述套管(7)滑動連接在軌道板(5)內。

4.根據權利要求1所述的一種閥門檢測用夾持裝置，其特征在于：所述固定桿(8)外端設置有圓板，該圓板與彈簧(9)連接，所述固定桿(8)位于彈簧(9)內部，所述彈簧(9)不與軌道板(5)接觸，所述固定桿(8)外端開設有防滑槽，所述夾持槽(14)內開設有防滑槽。

5.根據權利要求1所述的一種閥門檢測用夾持裝置，其特征在于：所述上夾持環(11)位于固定桿(8)上端，所述下夾持環(12)位于固定桿(8)下端，所述夾持槽(14)與固定桿(8)對應設置，所述上夾持環(11)、下夾持環(12)兩者的夾持槽(14)，能夠?qū)舆B通，以此形成圓孔，固定桿(8)能夠位于該圓孔內。

6.根據權利要求1所述的一種閥門檢測用夾持裝置，其特征在于：所述夾持頭(10)為彈性材料制成，其側端開設有防滑槽，所述圓環殼(1)下端連接有支撐座(16)，所述支撐座(16)外端設置有安裝板(17)，所述安裝板(17)內開設有安裝孔。

7.根據權利要求6所述的一種閥門檢測用夾持裝置，其特征在于：所述支撐座(16)外端設置有下支撐環(18)，所述下支撐環(18)位于安裝板(17)上端，所述下支撐環(18)上端連接有支撐桿(19)，所述支撐桿(19)上端連接有上支撐環(20)，所述上夾持環(11)上端的伸縮缸(13)連接在上支撐環(20)內，所述下夾持環(12)下端的伸縮缸(13)連接在下支撐環(18)內。

技術總結
本技術公開了一種閥門檢測用夾持裝置，涉及閥門檢測領域，本技術所述的一種閥門檢測用夾持裝置，包括圓環殼，所述圓環殼內設置有齒環，所述圓環殼內轉動連接有齒輪，所述圓環殼下端連接有伺服電機，所述圓環殼內連接有軌道板。將閥門放入圓環殼的中心，然后啟動伺服電機將通過齒輪、齒環帶動全部的齒板、固定桿移動，以此多個夾持頭共同配合，將對閥門進行夾持，且能夠?qū)Σ煌螤畹拈y門進行夾持，然后啟動伸縮缸，將推動上夾持環、下夾持環移動，以此使夾持槽卡接全部的固定桿，從而對全部的固定桿進行夾持固定，以此對閥門進行固定，裝置操作簡單，能夠?qū)Σ煌螤畹拈y門進行夾持固定，其固定效果好、適應性強。

技術研發人員：車興一,康成城
受保護的技術使用者：鳳城市煜城機械有限公司
技術研發日：20240725
技術公布日：2025/4/28
