本技術屬于門窗，具體涉及一種密封可調鉸鏈及窗。

背景技術：

1、為方便對窗扇關閉時的密封松緊進行調節，現有技術中的窗鉸鏈通常都設置有調節結構，通過對較鏈桿件間相對位置進行調節，來獲得改變窗扇關閉時的密封松緊度，比如授權公告號為cn?107208439b中公開的利用調節第一支撐臂和第二支撐臂之間鉸接點的偏心量的方法來進行密封調節。但是，現有技術中的調節結構一般與鉸鏈連桿的轉動連接端鉸接，即調節結構參與了鉸鏈連桿的運轉，導致在日常使用過程中，鉸鏈的頻繁運轉會造成調節結構的調節量發生變化，從而導致安裝板以及窗扇的位置也出現變化，影響密封松緊效果。

技術實現思路

1、為了克服現有技術的上述缺點，本實用新型的目的是提供一種密封可調鉸鏈，該鉸鏈可方便地對窗扇的密封性進行調節，且可靠性好，尤其是本實用新型中所用的調節件不參與鉸鏈桿件的運動鉸接，使其不易發生松動或磨損，有利于穩定密封調節量。

2、本實用新型解決其技術問題所采用的技術方案是：

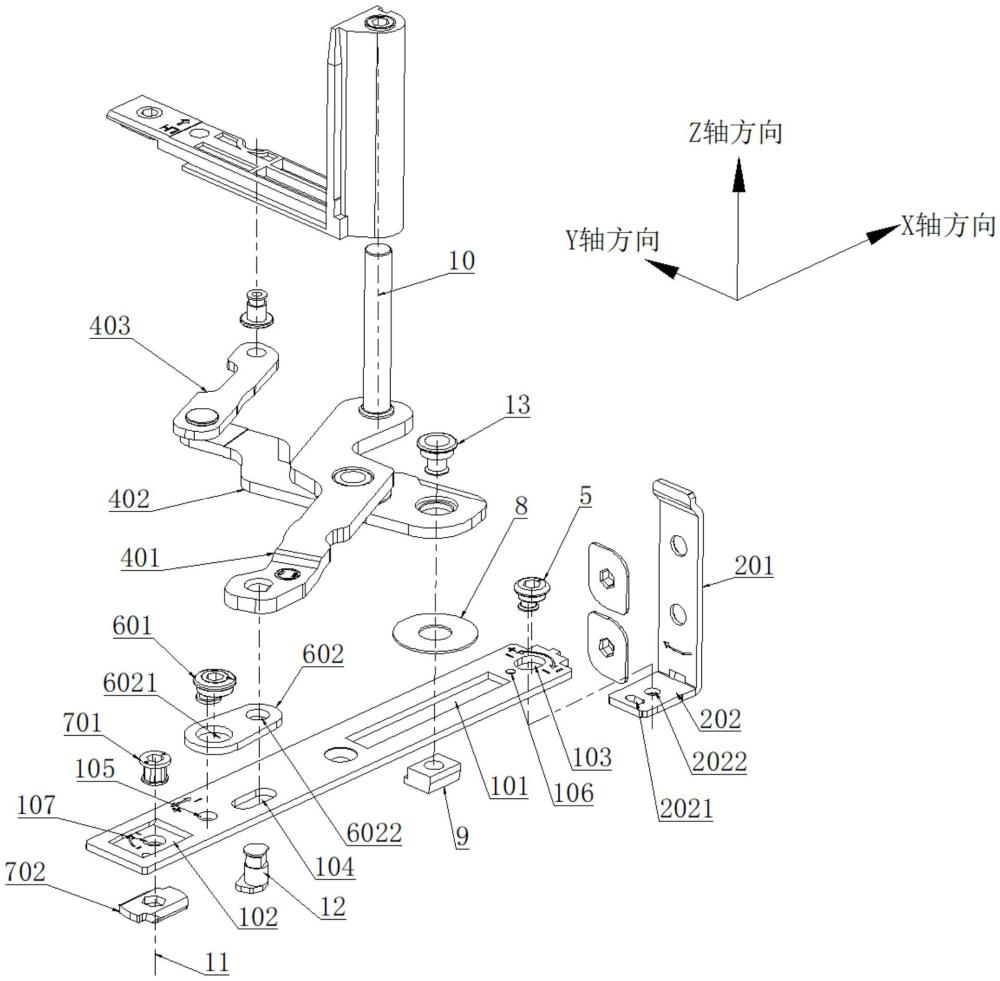

3、一種密封可調鉸鏈，包括橫框安裝板、豎框安裝板、扇連接件、鉸鏈桿件組以及第一調節件；所述橫框安裝板設置在窗框型材的橫框上，所述扇連接件與扇框連接；所述鉸鏈桿件組連接在所述橫框安裝板和所述扇連接件之間；

4、所述豎框安裝板包括固定部和連接部；所述固定部和所述連接部相互垂直，所述固定部與窗框型材的豎框連接，所述連接部位于所述橫框安裝板的調節端的下方；

5、所述橫框安裝板的調節端設有第一引導孔，所述連接部上設有第一連接孔；所述第一調節件可轉動穿設在所述第一引導孔和所述第一連接孔中，且所述第一調節件與所述第一引導孔偏心配合；本實施例中橫框安裝板的鎖緊端可以理解為橫框安裝板遠離平開轉軸線的一端；

6、所述橫框安裝板的鎖緊端通過鎖緊結構鎖緊在所述橫框上，所述鎖緊結構的軸線為擺動軸線，所述擺動軸線與窗扇的平開轉軸線平行；在所述鎖緊結構的鎖緊狀態下，轉動所述第一調節件能促使所述橫框安裝板繞所述擺動軸線擺動。

7、本實用新型的一個優選方案，所述第一調節件依次穿過所述第一引導孔和所述第一連接孔后與所述第一連接孔鉚合連接；所述第一調節件朝向外界的一面為操作面。

8、優選地，所述第一引導孔沿所述橫框安裝板的長度方向呈長圓形。

9、本實用新型的一個優選方案，所述橫框安裝板的調節端與所述連接部之間設有擺動導向結構；

10、所述擺動導向結構包括第一導向柱和第一導向孔，所述第一導向柱匹配插在所述第一導向孔中，所述第一導向孔與所述橫框安裝板的調節端的擺動路徑相匹配或沿所述橫框安裝板的寬度方向延伸；

11、所述第一導向柱設置在所述橫框安裝板上，所述第一導向孔設置在所述連接部上；或，所述第一導向柱設置在所述連接部上，所述第一導向孔設置在所述橫框安裝板上。

12、本實用新型的一個優選方案，所述鎖緊結構包括第一夾持片以及夾持軸；所述第一夾持片位于所述橫框安裝板的鎖緊端的下方，所述橫框安裝板的鎖緊端處設有凹槽，所述凹槽上設有第一穿孔，所述夾持軸穿過所述第一穿孔后與所述第一夾持片連接且能同步旋轉。

13、本實用新型的一個優選方案，所述鉸鏈桿件組包括第一連桿和第二連桿；

14、所述第一連桿的第一端通過第一連接件與所述橫框安裝板轉動連接，所述第一連桿的第二端與所述扇連接件的端部轉動連接且處于所述平開轉軸線處；

15、所述橫框安裝板上設有沿長度方向延伸的第一滑槽；

16、所述第二連桿的第一端通過第二連接件與所述橫框安裝板轉動連接且所述第二連接件被限位在所述第一滑槽中，所述第二連桿的第二端與所述扇連接件轉動連接；

17、所述第一連桿和所述第二連桿的中段設有轉動連接點。

18、優選地，所述第一連桿與所述框安裝板之間設有左右調節組件；所述左右調節組件包括調節板以及第二調節件；

19、所述橫框安裝板上設有第二連接孔，所述調節板上設有第二引導孔；所述第二調節件穿設在所述第二引導孔和所述第二連接孔中，且所述第二調節件與所述第二引導孔偏心配合。

20、所述橫框安裝板上設有第二導向孔，所述第二導向孔沿所述橫框安裝板的長度延伸，所述調節板上設有第二穿孔；所述第一連接件穿設在所述第二穿孔和所述第二導向孔中且與所述第一連桿的第一端連接。

21、優選地，所述第一連接件為第一翻轉件；所述第一翻轉件可在所述第二穿孔和所述第二導向孔中翻轉；

22、所述第一滑槽中設有翻轉支塊，所述第二連接件鉚合連接在所述第二連桿的第一端以及所述翻轉支塊上，所述翻轉支塊能沿所述第一滑槽滑行；所述翻轉支塊可在所述第一滑槽中翻轉。

23、優選地，所述鉸鏈桿件組還包括第三連桿；

24、所述第三連桿的第一端與所述第二連桿的第二端轉動連接，所述第三連桿的第二端與所述扇連接件的中段轉動連接。

25、一種窗，包括窗框、窗扇以及所述密封可調鉸鏈。

26、與現有技術相比，本實用新型的有益效果是：

27、本實用新型的密封可調鉸鏈，將第一調節件設置在橫框安裝板的調節端處且與鉸鏈桿件組分離設置，第一調節件不受鉸鏈桿件組的運轉影響，可有效提高窗扇密封調節量的穩定性，使得第一調節件不易發生松動或磨損。而且橫框安裝板的另一端為鎖緊端，即在調節時單獨調節第一調節件即可完成橫框安裝板以及鉸鏈桿件組的擺動量調整，操作簡單便捷。同時，第一調節件與橫框安裝板之間采用偏心配合的方式，結構簡單，控制時手感流暢且方便。

技術特征：

1.一種密封可調鉸鏈，其特征在于，包括橫框安裝板、豎框安裝板、扇連接件、鉸鏈桿件組以及第一調節件；所述橫框安裝板設置在窗框型材的橫框上，所述扇連接件與扇框連接；所述鉸鏈桿件組連接在所述橫框安裝板和所述扇連接件之間；

2.根據權利要求1所述的密封可調鉸鏈，其特征在于，所述第一調節件依次穿過所述第一引導孔和所述第一連接孔后與所述第一連接孔鉚合連接；所述第一調節件朝向外界的一面為操作面。

3.根據權利要求2所述的密封可調鉸鏈，其特征在于，所述第一引導孔沿所述橫框安裝板的長度方向呈長圓形。

4.根據權利要求1-3任一項所述的密封可調鉸鏈，其特征在于，所述橫框安裝板的調節端與所述連接部之間設有擺動導向結構；

5.根據權利要求1所述的密封可調鉸鏈，其特征在于，所述鎖緊結構包括第一夾持片以及夾持軸；所述第一夾持片位于所述橫框安裝板的鎖緊端的下方，所述橫框安裝板的鎖緊端處設有凹槽，所述凹槽上設有第一穿孔，所述夾持軸穿過所述第一穿孔后與所述第一夾持片連接且能同步旋轉。

6.根據權利要求1、2、3或5所述的密封可調鉸鏈，其特征在于，所述鉸鏈桿件組包括第一連桿和第二連桿；

7.根據權利要求6所述的密封可調鉸鏈，其特征在于，所述第一連桿與所述框安裝板之間設有左右調節組件；所述左右調節組件包括調節板以及第二調節件；

8.根據權利要求7所述的密封可調鉸鏈，其特征在于，所述第一連接件為第一翻轉件；所述第一翻轉件可在所述第二穿孔和所述第二導向孔中翻轉；

9.根據權利要求6所述的密封可調鉸鏈，其特征在于，所述鉸鏈桿件組還包括第三連桿；

10.一種窗，其特征在于，包括窗框、窗扇以及權利要求1-9任一項所述的密封可調鉸鏈。

技術總結
本技術屬于門窗技術領域，提供一種密封可調鉸鏈及窗，其中的鉸鏈包括橫框安裝板、豎框安裝板、扇連接件、鉸鏈桿件組以及第一調節件；所述豎框安裝板包括固定部和連接部；所述固定部與窗框型材的豎框連接，所述連接部位于所述橫框安裝板的調節端的下方；所述橫框安裝板的調節端設有第一引導孔，所述連接部上設有第一連接孔；所述第一調節件可轉動穿設在所述第一引導孔和所述第一連接孔中，且所述第一調節件與所述第一引導孔偏心配合；所述橫框安裝板的鎖緊端通過鎖緊結構鎖緊在所述橫框上，所述鎖緊結構的軸線為擺動軸線，所述擺動軸線與窗扇的平開轉軸線平行。本技術可方便地對窗扇的密封性進行調節，且可靠性好，調節量不易變動。

技術研發人員：請求不公布姓名
受保護的技術使用者：希美克(廣州)實業有限公司
技術研發日：20240724
技術公布日：2025/4/28
